Комбинированное оборудование

Оборудование, сочетающее способы механического и гидравлического воздействия на грунт называется комбинированным.

Землесосные снаряды, без дополнительных устройств, пригоны разработки легких, несвязных грунтов. Поэтому все современные землесосные снаряды оснащены механическими или гидравлическими разрыхлителями грунта.

К механическим разрыхлителям относятся фрезерные разрыхлители с несколькими ножами. разрыхлители

Гидравлические разрыхлители грунта обеспечивают поступление во всасывающий трубопровод земснаряда высоко насыщенной грунтом пульпы, позволяют увеличить, при необходимости, ширину грунт приёмного устройства земснаряда

Для увеличения производительности землесосных снарядов и повышения глубины разработки на всасывающей линии (до 25 м) землесосного снаряда устраивают эжектирующие устройства. Эжектирующие устройства бывают двух видов:

а) с внешним эжектированем напорной воды, т.е подачей воды во всасывающий трубопровод землесосного снаряда (Рис.80):

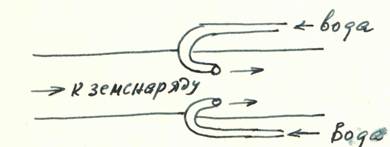

Рис.80. Внешнее эжектирование всасывающего трубопровода

б) с внутренним эжектированием воды через грунтоприемник всасывающего наконечника (Рис. 81):

Рис. 81. Внутреннее эжектирование всасывающего трубопровода

1- Фреза, 2 – насадок, 3 – всасывающий трубопровод, 4 – вал фрезы.
