Равнение подводных оснований

После отсыпки камня приступают к ранению постели.

Равнение может быть:

1. Грубое (Г) с допустимым отклонением выравнивающей поверхности от проектной ± 200 мм.

2. Тщательное (Т) – с допустимым отклонением ± 80 мм..

3. Весьма тщательное (ВТ) – с допустимым отклонением ± 30мм.

Вид равнения назначается в зависимости от конструкции возводимого сооружения. Так постель под стенку из правильной кладки выполняют весьма тщательно (ВТ), постели набережных – грубо (Г). Применяют следующие способы равнения постелей: вручную водолазами, комбинированным способом и механизированным способом.

Вручную водолазами равнение постелей выполняют при небольших объемах работ. При грубом равнении водолазы снимают отдельные бугры наброски, поверхность проверят футштоком. Тщательное и весьма тщательное равнение постели вручную водолазы выполняют с помощью направляющих и контрольных реек. Равнение постели вручную водолазами имеет ряд существенных недостатков:

1. Высокую стоимость 1 м² весьма тщательного равнения,

2. Большую трудоемкость,

3. Отсутствие надежного способа контроля качества постели.

Комбинированный способ применяют с целью повышения производительности труда при тщательном и весьма тщательном равнении. Весьма тщательное равнение выполняют механизированным способом, а большинство подготовительных работ - водолазами- вручную.

После разбивочных работ и закрепления на воде границ весьма тщательного равнения постели, по створу забивают деревянные сваи, котрые на соответствующей глубине обрезают вручную или пневматической пилой. По головам свай водолазы закрепляют направляющие рельсы, на рельсы краном устанавливают тележку с отвалом.

Грейфером отсыпают камень или щебень в меж рельсовое пространство, а затем протаскиванием тележки по рельсам производят равнение постели (Рис.86).

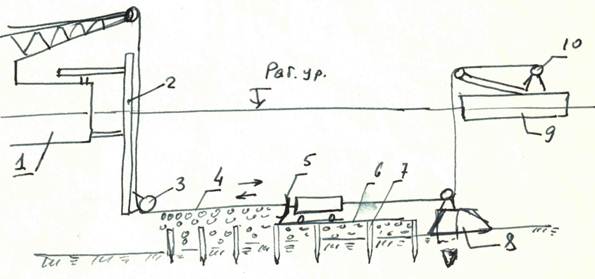

Рис. 86. Схема равнения постели комбинированным способом.

1.Плавкран, 2. Навесное устройство, 3. Переводной, передвигающийся блок, 4. Трос рабочего хода, 5. Отвал на тележке, 6.Направлящие рельсы,, 7. Сваи, 8. Якорь, 9. Понтон, 10. Лебедки.

Механическое равнение позволяет более чем в 3 раза повысить производительность труда и сократить сроки выполнения работ.

Механическое равнение отсыпок выполняется подводными планировщиками. В стране их насчитывается до 10 типов. Например: «Рижанин», «Новороссийскморстрой» и другие.
