Укладка трубопровода способом свободного погружения

Способом свободного погружения называют такой способ, при котором трубопровод, находящийся на плаву, опускают на дно траншеи (водоема) путем придания ему отрицательной плавучести.

Технология укладки трубопровода включает в себя следующие работы:

1. Спуск плетей трубопровода на воду (может осуществляться параллельно либо перпендикулярно урезу воды),

2. Буксировку трубопровода в район строительства подводного перехода,

3. Установку трубопровода в своре перехода, Опускание трубопровода на дно траншеи(водоема).

Установка трубопровода в створе перехода производится по одной из следующих технологических схем:

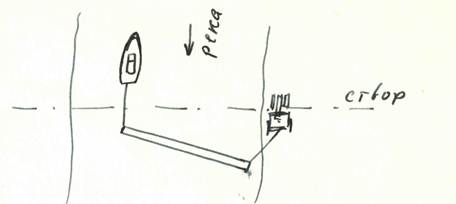

А) Разворотом трубопровода с помощью буксира против течения и перемещение одного из его концевых участков вдоль берега (Рис. 94),

Рис. 94. Установка трубопровода разворотом против течения

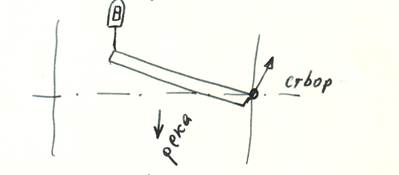

Б) Разворотом трубопровода по течению вокруг его концевой части, удерживаемой в створе вблизи берега (Рис.95),

Рис. 95. Установка трубопровода разворотом по течению

В) транспортированием трубопровода наплаву в створ по спусковой дорожке при помощи тяговых средств (Рис.96).

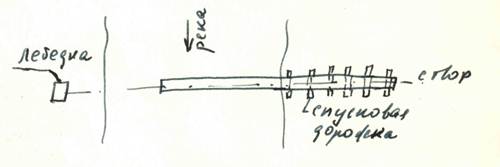

Рис. 96. Установка трубопровода на плаву по спусковой дорожке

Трубопровод в створе траншеи, при ширине водоема до 250 м удерживается с помощью оттяжек, закрепленных на лебедках на расстоянии 150÷200 м выше створа на обоих берегах (Рис. 97)

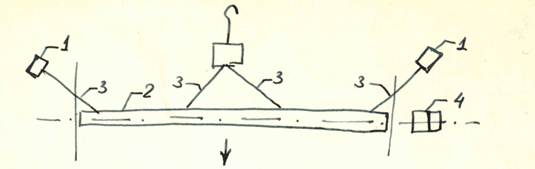

Рис. 97. Схема удержания трубопровода в створе погружения

1. Лебедки, 2. Трубопровод, 3. Траверсы – оттяжки, 4. Насосная установка.

При ширине водоема более 250 м, кроме того трубопровод крепится оттяжками, прикрепленными к плавучей опоре, так же находящейся выше створа перехода.

Если трубопровод сносит течением воды со створа, его положение выравнивают натяжением оттяжек.

Воду в трубопровод заливают через патрубок, врезанный в концевой участок. При этом воздух выпускают через кран на другом конце трубы.

Залив воды в трубопровод обычно ведут до тех пор, пока весь трубопровод не опустится на дно.
