Временная дисперсия (Time Dispersion)

Релеевские замирания сигналов (Rayleigh fading)

Релеевские замирания возникают тогда, когда сигнал достигает приёмника по нескольким путям от базовой станции. В этом случае сигнал не принимается по линии прямой видимости прямо от передающей антенны, а приходит с разных направлений, отражаясь от зданий. Релеевские замирания сильно выражены тогда, когда препятствия располагаются близко к приёмной антенне. Результирующий принятый сигнал представляет собой сумму сигналов, пришедших с разной амплитудой и фазой. Глубина замираний и их периодичность зависят от скорости движения MS и рабочей частоты. Расстояние между замираниями приблизительно составляет половину длины волны колебания. Таким образом, в системе GSM 900 расстояние между двумя замираниями составляет 17см.

Рис. 2.11 Причина Релеевских замираний

Временная дисперсия является дополнительной проблемой, связанной с многолучёвым характером распространения радиоволн между MS и BТS.

Однако в данном случае в сравнении с Релеевскими замираниями, отражённый сигнал приходит к приёмной антенне, отражаясь от достаточно удалённых объектов, таких как горы, холмы.

Временная интерференция вызывает межсимвольную интерференцию (Inter-Symbol Interference - ISI), где последовательные символы (биты) интерферируют друг с другом, что затрудняет приёмнику правильно определять символы.

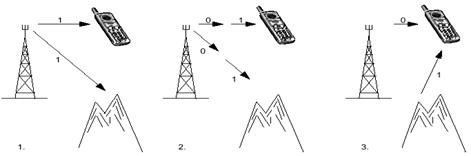

Примером может служить рисунок 2.12, где представлена передача последовательности 1, 0 от BTS.

Рис 2.12 Временная дисперсия

Если отраженный сигнал приходит после прохождения одного бита прямого сигнала, то приёмник обнаруживает «1» от отраженной волны и в то же самое время «0» от прямой радиоволны. Поэтому символ «1» интерферирует с символом «0» и MS не знает, какой из этих символов является правильным.
