Международный вызов

Одной из основных характеристик GSM является возможность использования международного роуминга и осуществления международных соединений. Для того, чтобы абоненты могли воспользоваться услугой роуминга в сетях, принадлежащих операторам разных сетей сотовой связи, необходимо заключить между операторами роуминговое соглашение. Это же касается международного роуминга.

Процессы обслуживания международных вызовов при роуминге не отличаются от вариантов обслуживания вызовов абонентов, находящихся в пределах собственной сети. Но, тем не менее, рассмотрим два случая, характерных для случая роуминга.

Когда MS требует обслуживания в режиме международного роуминга, происходит следующее:

1. MS включается и начинает сканировать все частоты GSM внутри одного частотного диапазона (GSM –900). Производится поиск несущей ВССН. MS настраивается на ту несущую ВССН, которая имеет наибольший уровень сигнала и считывает ее системную информацию. Так происходит распознавание сетевого оператора.

2. MS сравнивает идентификатор сети со списком запрещенных PLMN, хранящимся в памяти SIM. Этот список содержит все сетевые идентификаторы, с которыми домашний оператор не имеет роуминговых соглашений. Если сеть, на которую настроилась MS, является запрещенной, то MS продолжает поиск разрешенной сети.

3. Если MS не находит разрешенной сети, но идентифицировала запрещенную сеть, то она выдает сообщение «Только экстренные вызовы». Если MS находит разрешенную сеть, то она настраивается на нее и отправляет сообщение о регистрации IMSI (IMSI Attach).

4. Этот случай идентичен случаю нормальной регистрации IMSI (в собственной сети). Отличие состоит только в том, что абонентский HLR находится в другой стране.

Когда MS находится в международном роуминге и на нее поступает вызов, процедура идентична той, когда MS находится в своей собственной сети. Разница лишь в том, что используемые GMSC и HLR находятся в собственной сети, а MSC/VLR находится в сети другой страны.

Следующий случай показывает преимущество использования процедуры dropback. В данную процедуру вовлекается два абонента. Рассмотрим пример, когда:

· Абонент А из Франции находится во Франции, его MS контролируется собственной MSC.

· Абонент В из Швеции находится в настоящий момент в международном роуминге во Франции, его MS контролируется MSC/VLR-A.

1. Абонент А звонит абоненту В. Вызов маршрутизируется из Франции в Швецию.

2. Сеть Швеции определяет, что абонент В находится в зоне действия MSC/VLR-A во Франции и перенаправит вызов обратно во Францию. Абоненты соединяются друг с другом в сети GSM Франции и ведут разговор.

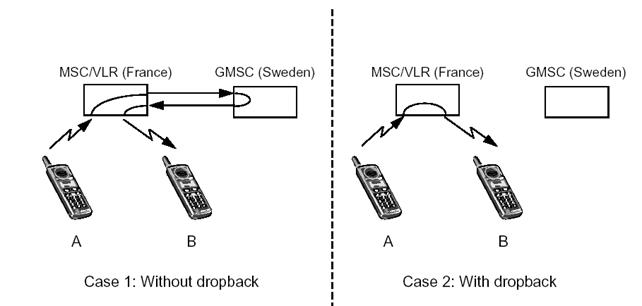

Рис 9.12 Случай, показывающий преимущества при использовании dropback.

· Без использования процедуры dropback: разговор при вызове идет через GMSC Швеции

· С использованием процедуры dropback: разговор при вызове переключается внутри MSC/VLR-A, что сущетвенно влияет на стоимость разговора.
