Установление и закрытие соединений

При открытии и закрытии соединений в зависимости от поведения сторон могут возникать самые различные ситуации (но так или иначе соединение всегда будет находиться в одном из состояний, перечисленных выше). Упрощенно же про­цесс открытия соединения можно представить следующей последовательностью действий:

q Инициатор соединения посылает запрос к протоколу TCP на открытие порта для передачи.

q После открытия порта протокол TCP на стороне приложения-инициатора посылает запрос приложению, с которым требуется установить соедине­ние (принимающей стороне).

q Протокол TCP на принимающей стороне открывает порт для приема дан­ных и отсылает квитанцию, подтверждающую прием запроса.

q Принимающая сторона открывает порт для передачи и также передает запрос к противоположной стороне.

q Приложение-инициатор открывает порт для приема и возвращает квитан­цию. С этого момента соединение считается установленным. После этого начинается обмен информацией по данному соединению.

При передаче данных по соединению каждый байт информации нумеруется. Нумерация ведется и в очереди отправления и в очереди получения. Первона­чальный номер байта в очереди отправки указывается модулем TCP посылаю­щей стороны, а первоначальный номер байта в очереди приема выясняется во время установления соединения. В это время оба модуля протокола TCP долж­ны синхронизировать друг с другом первоначальные номера байтов в очередях. Синхронизация производится путем обмена сегментами, которые используются при установке соединения. Эти сегменты несут флаг синхронизации SYN и ис­ходные номера для обоих очередей. Синхронизация требует, чтобы каждая сто­рона послала свой собственный первоначальный номер в очереди и получила подтверждение о принятии этого номера. Нумеруются и сами сегменты: номе­ром сегмента считается номер первого байта в поле полезной нагрузки этого сегмента. Рассмотрим синхронизацию номеров на примере создания соединения между станцией А и станцией Б. Для синхронизации необходимо выполнить следующие действия:

1. Станция А посылает сегмент с флагом SYN и своим номером в очереди N станции Б;

2. Станция Б посылает подтверждение — «ваш номер в очереди N» — стан­ции А;

3. Станция Б посылает сегмент с флагом SYN и своим номером в очереди (обозначим его К) станции А;

4. Станция А посылает подтверждение — «ваш номер в очереди К» — стан­ции Б.

Шаги 2 и 3 можно объединить, поэтому такой обмен называется открытием соединения с подтверждением трех сообщений. Эту же процедуру открытия со­единения с подтверждением трех сообщений можно показать с фиксацией состо­яний соединения и переходов между ними (рис. 7.5). Каждая строка на рис. 7.5 пронумерована и показывает состояние соединения. Стрелки «→» означают от­правление сегмента от модуля TCP станции А в модуль TCP станции Б. Стрел­ки «←» показывают отправку сегментов в противоположном направлении. Промежуточное состояние соединения соответствует моменту посылки или по­лучения сегмента. На рис. 7.5 показано не все содержание сегментов — приведе­ны только номера в очереди, флаги управления и АСК.

Станция А указывает, что она будет использовать номер в очереди 100. В ответ станция Б посылает свой номер в очереди 300 и говорит, что ожидает получения номера 101. В последней строке после установления соединения модуль TCP станции А передает некоторую порцию данных.

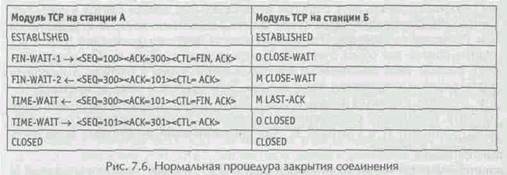

На рис. 7.6 показана нормальная, штатная процедура закрытия соединения.

Как видно, при закрытии соединения происходит обмен сегментами, несу­щими управляющий флаг FIN, указывающий на отсутствие данных для пере­дачи.
