Маска подсети переменной длины

В 1987 году вышел документ RFC 1009, определяющий использование разных масок подсетей в одной сети, состоящей из большого количества подсетей. Так как в этом случае расширенные сетевые префиксы в различных подсетях имеют разную длину, говорят о масках подсетей переменной длины. Маску подсети пе­ременной длины поддерживают современные протоколы маршрутизации, такие как OSPF и IS-IS (см. ниже). Сообщения этих протоколов переносят как адрес подсети, так и соответствующую ему маску. Если протокол маршрутизации не позволяет использовать маску подсети, маршрутизатор будет либо предполагать, что должна использоваться маска подсети, присвоенная его локальному порту, либо выполнять поиск в статически настроенной таблице, содержащей всю информацию о масках подсетей. Первое решение не гарантирует правильности выбора маски подсети, а статическая таблица не имеет возможности масштаби­рования. Кроме того, ею сложно управлять и исправлять в ней ошибки также непросто.

Таким образом, если требуется использование маски подсети переменной длины в сложной сетевой топологии, то наилучшим выбором является примене­ние протоколов маршрутизации OSPF, IS-IS, а не RIP-1 IP. Однако при этом нужно учитывать, что вторая версия протокола RIP (RIP-2 IP), описанная в документе RFC 1388, расширяет возможности первой версии протокола, в том числе и добавлением возможности переноса маски подсети.

Так как протокол RIP-1 не переносит информацию о масках подсетей в своих сообщениях об обновлении маршрутизации, то сохраняются маски подсетей, ис­пользуемые с каждым номером сети. При отсутствии данной информации про­токол маршрутизации RIP-1 IP выбирает маску подсети, которая соответствует каждому маршруту в его таблице маршрутизации.

Рассмотрим пример сети, на входе которой стоит маршрутизатор. Порту 1 этого маршрутизатора присвоен адрес 130.24.13.1 с маской 255.255.255.0 (расши­ренный сетевой префикс /24), а порту 2 — адрес 200.14.13.2 с такой же маской подсети. Анализируя первые биты адреса порта 1 и маску подсети, маршрутиза­тор определит, что это адрес класса В, поэтому третий байт адреса используется для задания номера подсети. Порту 2 присвоен адрес класса С без выделения подсетей.

Если маршрутизатор получает информацию о маршруте к сети 130.24.36.0 от своего соседа через порт 1, он будет использовать маску подсети 255.255.255.0 (расширенный сетевой префикс /24), так как порту 1 присвоен адрес с тем же номером сети 130.24.0.0. Маска подсети просто наследуется. Но если маршрути­затор получит от соседа информацию о маршруте к сети 131.25.0.0, он будет использовать стандартную маску подсети 255.255.0.0, так как адрес 131.25.0.0 является адресом класса В, а этому классу соответствует маска подсети 255.255.0.0. Будет использоваться именно эта маска, так как маршрутизатор не имеет другой информации о маске подсети.

Маршрутизатор, поддерживающий протокол RIP-1 IP, включает биты, определяющие номера подсетей в сообщения об обновлении маршрутов, только в том случае, если порт, через который предполагается посылать сообщения, настроен на подсеть с тем же номером сети. Если порт настроен с другим сетевым номером, маршрутизатор будет рассылать только сетевую часть адреса.

Теперь предположим, что входной маршрутизатор получил информацию от соседа о маршруте к сети 130.24.36.0. Так как порт 1 настроен на адрес того же класса, то маршрутизатор предположит, что сеть 130.24.36.0 имеет маску 255.255.255.0. Поэтому, когда наступает время оповестить о данном маршруте, он будет информировать о маршруте к сети с адресом 130.24.36.0 через свой порт 1 и о маршруте к сети 130.24.0.0 через порт 2. Во втором случае оказыва­ется утраченной информация, содержащаяся в третьем байте адреса (36).

Протокол RIP-1 IP может использовать только одну маску подсети для дан­ного номера сети. Возможность присваивания одному адресу нескольких масок подсетей предоставляет несколько преимуществ. Множество масок подсетей позволяет более эффективно использовать выделенное организации адресное пространство. Кроме того, удается объединять маршруты, что значительно уменьшает количество маршрутной информации внутри домена маршрутизации.

О нескольких масках подсетей, присвоенных одному адресу, часто говорят как о маске подсети переменной длины (Variable Length Subnet Mask, VLSM). Основной проблемой этого метода является совместимость с предыдущими вер­сиями протоколов, которые использовали только одну маску подсети.

Пусть администратор сети организации хочет настроить сеть класса В 130.5.0.0 на расширенный сетевой префикс /22 (табл. 8.12). Для задания номеров подсе­тей могут использоваться 6 бит.

Адрес сети с расширенным сетевым префиксом	130.5.0.0/22
Сетевой префикс (класс В)	10000010.	00000101.
Биты для номеров подсетей
Биты для номеров устройств				00.00000000

В этой сети с расширенным сетевым префиксом /22 будут доступны 64 под­сети (2⁶=64), каждая из которых поддерживает максимум до 1022 (2¹⁰-2=1022) адресов устройств. Такой вариант устроит администратора, если организации нужно небольшое число подсетей с большим количеством устройств в них. Од­нако, допустим, организации нужны подсети с числом устройств, не превышаю­щим 30. При использовании фиксированной маски подсети администратору придется создавать подсети, рассчитанные на значительно большее чем 30 ко­личество устройств (а именно, 1022). В результате невостребованными оказыва­ются около 1000 адресов устройств в подсетях. Как видно из этого примера, ограничения, вызываемые необходимостью применять единую маску подсети, значительно уменьшают эффективность использования всего адресного прост­ранства, выделенного организации.

Использование маски подсети переменной длины дает возможность легко преодолеть эти трудности. Действительно, предположим, что администратор хочет использовать расширенный сетевой префикс /26. Сеть класса В с таким расширенным сетевым префиксом позволяет поддерживать до 1024 подсетей (2¹⁰), каждая из которых может содержать до 62 (2⁶-2) индивидуальных адре­сов устройств (табл. 8.13). Такой расширенный сетевой префикс идеально под­ходит к небольшим подсетям с числом устройств порядка 60.

Таблица 8.13. Распределение адресного пространства при префиксе /26

Адрес сети с расширенным сетевым префиксом	130.5.0.0/26
Сетевой префикс (класс В)	10000010.	00000101.
Биты для номеров подсетей			00000000.00
Биты для номеров устройств

Как видно, применение различных расширенных сетевых префиксов (/22 и /26) позволило получить две разные подсети, отличающиеся по числу поддер­живаемых устройств. Маска подсети переменной длины позволяет администра­тору выделять подсети с необходимыми характеристиками. При этом созданные подсети можно со временем легко изменять. Общая схема такова: сначала сеть делится на подсети, затем некоторые из этих подсетей делятся на более мелкие подсети и т. д. То есть происходит рекурсия (дробление) подсетей.

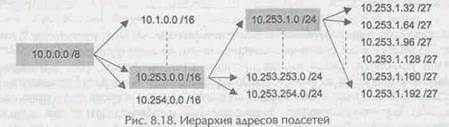

Рассмотрим другой пример. На рис. 8.18 показано, как сеть класса А с адре­сом 10.0.0.0 сначала разделяется на подсети с расширенным сетевым префиксом /16 (маска подсети 255.255.0.0). Получается 254 подсети. В каждой подсети под­держивается до 65 534 (2¹⁶-2) индивидуальных адресов устройств. Полученная подсеть с адресом 10.253.0.0 с расширенным сетевым префиксом /24 поддержи­вает 254 подсети, каждая из которых включает до 254 (2⁸-2) устройств. При дальнейшей рекурсии с расширенным сетевым префиксом /27 подсеть с адресом 10.253.1.0 будет включать 6 подсетей с номерами, кратными 32, содержащих до 30 (2⁵-2) устройств.

Таким образом иерархическое (рекурсивное) разбиение адресного простран­ства позволяет гибко настроить сеть организации. Кроме того, внедрение маски подсети переменной длины позволяет значительно уменьшить объемы таблиц маршрутизации.

Дело в том, что каждый маршрутизатор теперь может включить информацию о всех своих подсетях в одну запись сообщения об обновлении. Так как струк­тура подсетей не имеет значения для внешних сетей, маршрутизатор Ml опове­щает маршрутизаторы в сети Internet только о маршруте с адресом 10.0.0.0 (рис. 8.19).

Естественно, даже при использовании маски подсети переменной длины ад­министратору следует убедиться, что класс сети организации достаточен для выделения требуемого количества подсетей.

Рассмотрим сеть организации, которая охватывает несколько удаленных филиалов. Если организация имеет три удаленных сети, то ей потребуется вы­делить 3 бита для формирования подсетей (2³=83). Этих 3 бит хватит и в обоз­римом будущем. Предположим, что администратор хочет сформировать отдельные подсети внутри каждого филиала — второй уровень в иерархии под­сетей. Внутри этих подсетей необходимо выделить отдельные рабочие группы и их подсети. Следуя приведенной выше модели, мы видим, что верхний уровень иерархии определяется числом удаленных филиалов, второй — числом зданий внутри филиалов, а третий — максимальным числом подсетей в каждом здании и максимальным числом устройств в каждой из подсетей.

Для поддержки маски подсети переменной длины требуется выполнение трех основных условий:

q Протокол маршрутизации должен переносить информацию о расширен­ном сетевом префиксе;

q Все маршрутизаторы должны поддерживать алгоритм передачи, основы­вающийся на технологии наибольшего совпадения (longest match);

q Адреса должны присваиваться в соответствии с существующей тополо­гией сети.

Правило наибольшего совпадения основывается на том факте, что маршрут в таблице маршрутизации с большим расширенным сетевым префиксом опреде­ляет меньший набор получателей, чем тот же маршрут с коротким расширенным сетевым префиксом. Поэтому маршрутизатор должен выбирать маршрут с наибольшим расширенным сетевым префиксом (как наиболее точно определяю­щий получателей) при передаче трафика. В этом и состоит правило наибольше­го совпадения.

Например, если адрес получателя равен 11.1.2.5 и в таблице маршрутизации есть три маршрута к этой сети (табл. 8.14), маршрутизатор выберет маршрут #1, так как его расширенный сетевой префикс совпадает с адресом получателя в большем числе бит.

Таблица 8.14. Выбор маршрута с наибольшим совпадением

Получатель	11.1.2.5	00001011.00000001.00000010.00000101
Маршрут #1	11.1.2.0/24	00001011.00000001.00000010.00000000
Марш рут #2	11.1.0.0/16	00001011.00000001.00000000.00000000
Марш рут #3	11.0.0.0/8	00001011.00000000.00000000.00000000

Здесь необходимо сделать одно важное замечание. Адрес получателя (11.1.2.5) совпадает с тремя маршрутами. Согласно правилу наибольшего совпадения будет выбран маршрут к подсети 11.1.2.0 /24. Но может оказаться так, что устройство с адресом 11.1.2.5 не будет входить в подсеть 11.1.2.0. Тогда марш­рутизатор не сможет передать трафик этому устройству. Поэтому назначение адресов следует обязательно проводить исходя из существующей сетевой топо­логии и при этом непременно учитывать правило наибольшего совпадения.

Иерархическая маршрутизация (реализованная в протоколе OSPF) требует, чтобы адреса устройств отражали действительную сетевую топологию на всех уровнях. Только при этом условии несколько подсетей можно объединить в одном сообщении о маршруте. Этот постулат является основополагающим при рассмотрении технологии бесклассовой маршрутизации (CIDR).
