Ячейки формата NN1
|
|
|
|
Заголовок ячейки формата NNI идентичен заголовку ячейки формата UNI за исключением поля GFC. Оно «поглощается» расширением поля VPI, что необходимо для поддержки большего числа виртуальных путей. На рис. 11.13 показан заголовок ячейки формата NNI.
| 7. 0 | ||
| VPI (8 бит) | ||
| VPI(4 бита) | VCI(4 бита) | |
| УС1(8бит) | ||
| VCI (4 бита) | РТ (3 бита) | CLP (1 бит) |
| НЕС (8 бит) |
Рис. 11.13. Заголовок ячейки формата NNI
Другим подходом к классификации ячеек ATM является определение выполняемых ими функций. При этом ячейки делятся на:
q пустые (Idle),
q неназначенные (unassigned),
q ОАМ физического уровня,
q vp/vc.

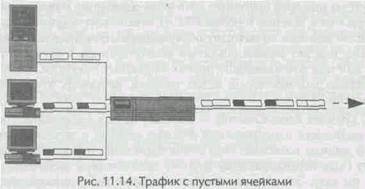

Пустые ячейки (на рис. 11.14 они показаны белым цветом) используются для согласования скорости передачи, с которой работает устройство, с пропускной способностью канала или для резервирования полосы пропускания (при этом между передачами происходит как бы захват полосы пропускания). Эти ячейки не содержат полезных данных и в отличие от неназначенных ячеек не доходят до уровня ATM.
В неназначенных ячейках заполнены поля VPI/VCI, но поле данных не содержит полезной информации.
При прямой передаче ячеек по физическим каналам связи каждая 27-я ячейка используется для переноса ОАМ-информации, относящейся к физическому уровню. Эти ячейки не передаются на уровень ATM.
VP/VC-ячейки используются при взаимодействии абонентов по виртуальным каналам или виртуальным путям и, в свою очередь, разделяются на:
q ячейки для передачи пользовательских данных,
q ячейки для метасигнализации,
q ячейки для широкополосной сигнализации,
q ячейки SMDS/CBDS,
q ячейки протокола ILMI,
q ячейки VC ОАМ.
Последние позволяют выполнять мониторинг производительности и проверку наличия виртуальных путей и каналов. Подробно в книге они не описываются.
Ячейки бывают корректные и некорректные. Корректные ячейки не содержат ошибок в заголовке (возможно, после коррекции ошибок на физическом уровне). Некорректные ячейки содержат ошибки, которые не могут быть исправлены существующими методами. Такие ячейки удаляются на физическом уровне.
|
|
|
|
|
