Определение 16 подсетей

Пример 4. Использование маски подсети переменной длины

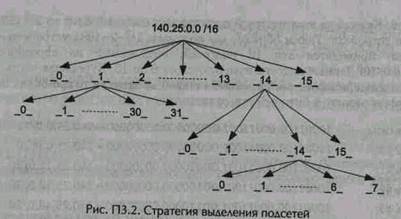

Предположим, что организации был выделен адрес сети 140.25.0.0/16 (IP-адрес класса В), и она планирует использовать маски подсети переменной длины. На рис. П3.2 показана схема выделения адресов для подсетей этой организации.

Первый шаг в процессе выделения подсетей состоит в делении основного сетевого адреса (140.25.0.0/16) на 16 адресных блоков (подсетей) равного разме­ра. Затем подсеть #1 делится на 32 адресных блока равного размера, а под­сеть #14 делится на 16 адресных блоков равного размера (подсетей нижнего уровня). Промежуточные сети #2-13 не делятся. Полученная подсеть нижнего уровня, например, 14-я подсеть в 14-й подсети (обозначим ее как #14-14) делит­ся на 8 адресных блоков (подсетей) равного размера, которые образуют подсети следующего уровня. Таким образом в сети организации планируется использо­вать 74 подсети, каждая из которых будет поддерживать необходимое количест­во устройств.

Этот процесс подробно рассматривается ниже.

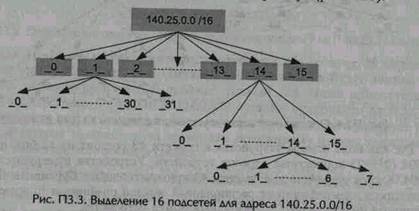

Первым шагом в процессе выделения подсетей является деление сетевого адрес­ного пространства на 16 адресных блоков равного размера (рис. П3.3)

Так как 16=2⁴, то потребуется четыре бита, чтобы идентифицировать каждую из этих 16 подсетей. Это означает, что организация нуждается в четырех битах или в расширенном сетевом префиксе равном /20, для того, чтобы выделить 16 подсетей. Каждая из этих подсетей представляет смежный блок из 2¹² (32-20=12) адресов устройств. Таким образом мы получаем 2¹²-2=4094 устройств.

Ниже приводятся эти 16 подсетей, выделенные из адресного блока 140.25.0.0/16. Данные подсети нумеруются от 0 до 15. Курсивная часть каждого адреса идентифицирует расширенный сетевой префикс, в то время как полужир­ные цифры задают 4-битовый номер подсети:
