Отливка

Прокаливание опок и выплавление модельного состава

Выплавление модельного состава предпочтительней производить в той же печи, где будет производиться и прокаливание формы. Это обеспечит минимальные потери тепла при переходе от этапа вытапливания к этапу прокаливания. Печь для прокалки (как правило, муфельная) должна обладать принудительной вентиляцией. Ниже приведены циклы прокаливания при обычном литье (см. Рис.4.)

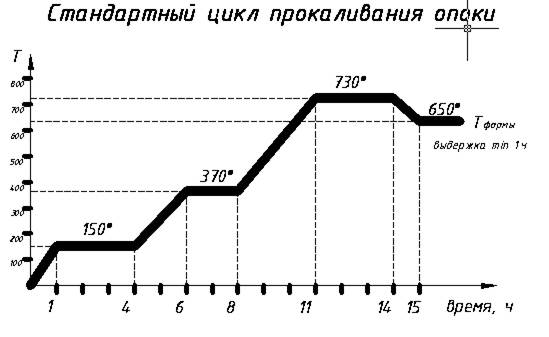

Рис.4. Стандартный цикл прокаливанияопоки в муфельной печи.

Отливки получают следующим образом: прокаленные литейные формы заливают расплавленным металлом на специальных вакуумных индукционных литейных машинах. Температура опоки для заливки для сплавов СрМ 875, СрМ 916, ЗлСрМ585-80, ЗлСр750-150 - 400...580°С, а для сплава ЗлМНЦ-750 - 500...600 °С. Температура жидкого металла должна быть выше температуры плавления на 50-200 градусов в зависимости от сплава и формы изделий.
Невысокая температура не даст металлу хорошо пролиться, большой перегрев и наличие кислорода дает поры.

Оптимальную температуру опоки и расплава литейщики подбирают самостоятельно, из собственного опыта, поскольку в большинстве случаев приборы измеряющие температуру имеют погрешности, термопары имеют инерционность и различную установку в прокалочных печах. Не следует пренебрегать рекомендациям поставщиков формовочных смесей и поставщиков лигатуры.

Дата добавления: 2015-07-13
