Ж) Шпилька

Е) Винт ГОСТ 17475-80

Упрощенное изображение винтов с потайной головкой следует выполнять согласно данным приведённой ниже таблицы.

Винты с потайной головкой по ГОСТ 17475-80

Размер	М4	М5	М6	М8	М10	М12	М16	М20
H	2,8	3,5
D1		8,5
h	1,4	2,0	2,0	3,0	3,0	4,0	4,0	5,0

Упрощенное изображение шпилек следует выполнять согласно данным приведённой ниже таблицы.

Шпильки по ГОСТ 22032, 22034, 22038-76

Размер	М6	М8	М10	М12	М16	М20
l 1	сталь
чугун
мягк. сплав
d

2. Схемы рационального вычерчивания разъёмных соединений (ГОСТ 2.315-68*)

Здесь предложены схемы рационального вычерчивания разъёмных соединений. Работать со схемами следует в следующем порядке. Сначала вычерчивается изображение А (главный вид), а далее следует вычертить изображение Б и уже потом В (если нужно).

Вычерчивать изображения следует в определённом порядке: сначала проводим осевую линию отверстия в соединяемых деталях, затем вычерчиваем размер (1), размер (2) и т.д. Согласно принципу проекционной связи переносим размеры с одного вида на другой, например размер под ключ вычерчивается на виде сверху (Б), а затем переносится на вид слева (В).

Величины размеров с числовым обозначением (например, размер (1)) берём из соответствующих таблиц. В таблицах приведена вся необходимая справочная информация из ГОСТов, поэтому вам не обязательно сверяться со справочником или с приложениями данного пособия, поскольку изложенная там информация совпадает. Однако приведённые здесь таблицы предназначены исключительно для вычерчивания упрощенных изображений разъемных соединений по ГОСТ 2.315.-68.

Вы не обязаны строго следовать приведённым ниже схемам, их цель – это упрощение работы со справочной информацией. Эти схемы лишь предлагают наглядную последовательность выполнения изображений соединений и не являются жёсткими.

А) Последовательность вычерчивания соединения болтом

1. Вычертить изображения деталей и положение осевой линии без штриховки.

2. Вычерчиваем в тонких линиях главный вид А. Размеры с (1) по (9).

3. Вычерчиваем вид сверху Б. Используя размер (5) чертим окружность соответствующего диаметра и выстраиваем правильный вписанный шестиугольник (головку болта). После чего снимаем размер под ключ (10).

4. Вычерчиваем вид слева В. Для этого очень важно перенести размер под ключ (10) с вида сверху. Обратите внимание, что размеры под ключ для гайки и для головки болта одинаковы.

5. После того как все изображения выполнены в тонких линиях наносим штриховку (где это нужно). Если вы не показываете соединение в разрезе (например, когда разрез сделан на главном виде, то нет смысла делать разрез на виде слева), то стержень болта внутри соединяемых деталей и штриховку чертить не нужно.

6. Обводим изображения согласно ГОСТ 2.303-68*.

КОММЕНТАРИЙ:

1. На всех схемах показаны примеры только с нормальными шайбами. В зависимости от того, какая шайба устанавливается в вашем варианте размеры (2) и (7) будут варьироваться. Изображения нормальной и пружинной шайбы также отличаются, они были приведены выше. Поэтому сначала определите, какую шайбу вам вычерчивать.

2. Размер (4) вы выбирает из приведённого в таблице интервала. В зависимости от толщины соединяемых деталей и размера (4) длина болта будет изменяться и вас не должно это смущать. Длина болта в задании не указана, потому ваша задача состоит в том, чтобы подобрать болт необходимой длины для соединения деталей. Ничего конструировать не придётся, просто следуйте приведённым схемам, но имейте ввиду, что длина болта, винта и шпильки регламентируется ГОСТ. Если хотите узнать стандартные длины болтов, то смотрите приложения данного пособия.

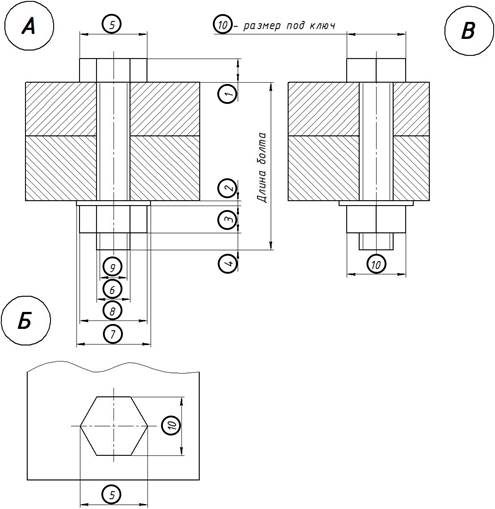

Схема-последовательность выполнения болтового соединения

Последовательность вычерчивания упрощённого болтового

соединения

Размер	М6	М8	М10	М12	М16	М20
(1)		5,5
(2)	нормальные	1,6	1,6	2,0	2,5
пружинные	1,6	2,0	2,5	3,0	4,0	5,0
(3)		6,5
(4)	1,5 ÷ 3	2 ÷ 4	2,5 ÷ 5	3 ÷ 6	4 ÷ 8	5 ÷ 10
(5)	10,9	14,2	18,7	20,9	26,5	33,3
(6)
(7)	нормальные	12,5
пружинные	9,2	12,1		18,1	24,3	30,5
(8)	10,9	14,2	18,7	20,9	26,5	33,3
(9)	Размер (6) за вычетом (-1,6минимум) двух шагов резьбы
(10)

КОММЕНТАРИЙ:

1. Размеры (5) и (8) даются с формулировкой «не менее».

2. У вас может возникнуть вопрос:«Для чего даются такие точные размеры вплоть до десятых (например 18,9)? Ведь очень трудно выдержать точность такого размера.» Представленные в таблице точные размеры предназначены, прежде всего для чертежей, полученных средствами компьютерной графики. Использование современных САПР позволяет производить любые построения с высокой точностью.

3. Ручное исполнение чертежей менее точно и результаты приходится округлять до целых. Кроме того при черчении вручную вы можете вычислять относительные величины размеров с применением следующих зависимостей:

Размер	Относительные размеры
(1)	0,7d
(2)	нормальные	0,15d
пружинные	0,3d
(3)	0,8d
(4)	(0,25÷0,5)d
(5)	2d
(6)	d
(7)	нормальные	2,d
пружинные	1,5d
(8)	2d
(9)	(d-2P)
(10)	1,5d

Не следует применять эти зависимости в машинной графике, поскольку результат расчёта приблизителен и не обладает достаточной точностью.

Б) Последовательность вычерчивания соединения шпилькой

1. Вычертить изображения деталей и положение осевой линии без штриховки.

2. Вычерчиваем в тонких линиях главный вид А. Размеры с (1) по (8). Размер (1) – ввинчиваемый конец шпильки, его величина зависит от материала детали куда ввинчивается шпилька. Обратите внимание, ниже в таблице это отражено.

3. Вычерчиваем вид сверху Б. Используя размер (7) чертим окружность соответствующего диаметра и выстраиваем правильный вписанный шестиугольник (шестигранную гайку). После чего снимаем размер под ключ (9). По размерам (5) и (6) вычерчиваем стержень шпильки и шайбу.

4. Вычерчиваем вид слева В. Для этого очень важно перенести размер под ключ (9) с вида сверху.

5. После того как все изображения выполнены в тонких линиях наносим штриховку (где это нужно). Если вы не показываете соединение в разрезе (например, когда разрез сделан на главном виде, то нет смысла делать разрез на виде слева), то стержень шпильки внутри соединяемых деталей и штриховку чертить не нужно.

6. Обводим изображения согласно ГОСТ 2.303-68*.

КОММЕНТАРИЙ:

1. Размеры (1) для стальных, чугунных деталей и деталей из мягких сплавов (алюминиевые сплавы, бронзы и пр.) различаются. Чтобы его вычертить, вам нужно знать, из какого материала изготовлена деталь, в которую ввинчивается шпилька.

2. На всех схемах показаны примеры только с нормальными шайбами. В зависимости от того, какая шайба устанавливается в вашем варианте размеры (2) и (6) будут варьироваться. Изображения нормальной и пружинной шайбы также отличаются, они были приведены выше. Поэтому сначала определите, какую шайбу вам вычерчивать.

3. Размер (4) вы выбирает из приведённого в таблице интервала

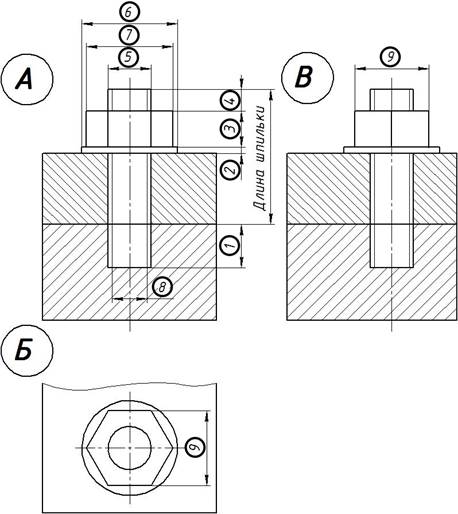

Последовательность вычерчивания упрощённого соединения шпилькой

Размер	М6	М8	М10	М12	М16	М20
(1)	сталь
чугун
мягк. сплав
(2)	нормальные	1,6	1,6	2,0	2,5
пружинные	1,6	2,0	2,5	3,0	4,0	5,0
(3)		6,5
(4)	1,5 ÷ 3	2 ÷ 4	2,5 ÷ 5	3 ÷ 6	4 ÷ 8	5 ÷ 10
(5)
(6)	нормальные	12,5
пружинные	9,2	12,1		18,1	24,3	30,5
(7)	10,9	14,2	18,7	20,9	26,5	33,3
(8)	Размер (5) за вычетом (-1,6минимум) двух шагов резьбы
(9)

КОММЕНТАРИЙ:

1. Размер (7) даётся с формулировкой не менее.

2. При черчении вручную вы можете вычислять относительные величины размеров с применением следующих зависимостей:

Размер	Зависимость от величины d
(1)	сталь	1,0d
чугун	1,25d
мягк. сплав	2d
(2)	нормальные	0,15d
пружинные	0,3d
(3)	0,8d
(4)	(0,25÷0,5)d
(5)	d
(6)	нормальные	2,2d
пружинные	1,5d
(7)	2d
(8)	(d-2P)
(9)	1,5d

Не следует применять эти зависимости в машинной графике, поскольку результат расчёта приблизителен и не обладает достаточной точностью.

В) Последовательность вычерчивания соединения винтом ГОСТ 1491-80
