Расчет 1

Потребность в эксплуатационных материалах

МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

на 1000 м² фасада за вычетом проемов

Затраты труда, чел.-день 86,46

Выработка на одного рабочего в смену:

при устройстве обрызга и грунта, м² 16,1

при нанесении лицевого слоя, м² 41,3

Общая, м² 11,56

Себестоимость штукатурных работ, руб.-коп. 406-24

Таблица 2

Потребность в основных материалах и полуфабрикатах на 1000 м² фасада

Наименование	Марка, ГОСТ	Единица измерения	Количество
Раствор цементный	ГОСТ 5802-86	м^3	28,4
Цемент белый М400	ГОСТ 15825-80	т	2,93
Асбест, помол № 7	ГОСТ 12871-83E	т	2,93
Каменная кроша	ГОСТ 8267-82	м^3	67,5
Слюда	ГОСТ 10698-80*	кг
Штукатурная станция	CО-114		Производительность 2 м^3/ч
Растворосмеситель	СО-5		Производительность 1,2 м^3/ч
Крошкомет	ЦНИИСМТП РЧ 2481.00.000		Вместимость 60 л
Компрессор	СО-38		-
Молоток штукатурный	ГОСТ 11042-83		-
Кельма штукатурная	ГОСТ 9533-81		-
Ковш штукатурный	ГОСТ 7945-86		Вместимость 1 л
Уровень строительный	ГОСТ 9416-83	I	-
Ящик для раствора	черт.инв. 00262 тр. Оргтехстрой		Вместимость 0,27м^3
Ведро	РТУ-632-65		Вместимость 10 л
Лопата	ГОСТ 3620-76		-
Очки защитные	ГОСТ 12.4.013-85E		-
Электрокраскопульт	СО-22		Масса 21 кг
Бучарда	РЧ ВНИИСМИ Минстройдормаша		Масса 0,7 кг
Щетка металлическая			Масса 0,26 кг
Рейка-отвес	РЧ-602-76 ЦНИИОМТП		Длина 5 м
Сокол дюралюминиевый	РЧ ВНИИСМИ Минстройдормаша СССР		Масса 1,25 кг
Полутерок большой	И.339.00.00.00 ИОМТПС Минстроя СССР		Длина 1,5 м
Полутерок малый	РЧ ВНИИСМИ Минстройдормаша СССР		Длина 0,35 м
Правило	РЧ-648-76 ЦНИИОМТП		Масса 2,3 кг
Лоток для раствора	И.319.00.00.000 ИОМТПС Минстроя СССР		Длина 1 м
Угольник деревянный	РЧ Мосоргстроя Главмосстроя		Масса 0,5 кг
Правило лузговое	РЧ-632-76 ЦНИИОМТП		Длина 1,8 м
Правило усеночное	РЧ-651-76 ЦНИИОМТП		Длина 1,8 м
Кисть-ручник	РЧ ВНИИСМИ Минстройдормаша СССР		Масса 0,35 кг
Терка деревянная	РЧ Мосоргстроя Главмосстроя		Масса 0,08 кг
Рейкодержатель оконный	РЧ-678-77 ЦНИИОМТП		Масса 0,34 кг
Шаблон для устройства откосов	РЧ Оргтехстроя Главнижневолжскстроя		Mасса l кг
Бункер для сыпучих материалов	РЧ-709-78 ЦНИИОМТП		Вместимость 3,5 м^2

Таблица 4

Наименование	Единица измерения	Норма на час работы машины	Количество на принятый объем работ
Смазочные материалы	руб.	ср. 0,04	7,28
Мазут	кг	0,01	10,52
Бензин	кг	0,38	14,6

Нанесение каменной крошки на 100 м² поверхности с помощью крошкомета

Производительность крошкомета - до 600 м² в смену или 600:8 = 75 м²/час.

Обслуживают крошкомет 2 человека:

штукатур 4-го разряда - 1

машинист компрессора 3-го разряда - 1

Норма времени:

Н_вр = 100: 75 × 2 = 2,66 чел.-ч

Средняя часовая ставка звена:

(62,5 + 55,5): 2 = 59 коп

Расценка:

2,66 × 59 = 1-56 руб.-коп.

6.01.01.26-01
Схема организации рабочего места при отделке проема

1 - настил лесов; 2 - ящик для раствора; 3 - направляющие рейки; 4 - ведро; - рабочие места штукатуров.

6.01.01.26-02

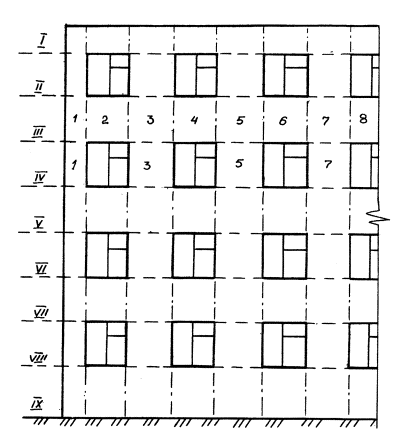

Схема разбивки фасада на захватки и карты

I - IX - номера горизонтальных захваток

1-8 - номера карт на захватке

__ __ - границы захваток

__. __ - границы карт

6.01.01.26-03

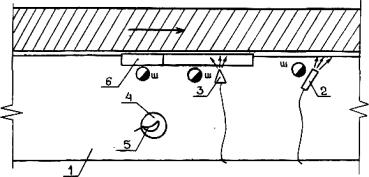

Схема организации рабочего места при нанесении декоративного слоя

1 - настил лесов; 2 - сопло растворонасоса; 3 - крошкомет; 4 - емкость для хранения крошки; 5 - ковш штукатурный; 6 - лотки металлические; → - направление работ; - рабочие места штукатуров.

6.01.01.26-04
Калькуляция затрат труда

Обоснование (ЕНиР и др.)	Работы	Единица измерения	Объемработ	Норма времени на единицу измерения, чел.-ч.	Затраты труда на весь объем работ, чел.-день	Расценка на единицу измерения, руб.-коп.	Стоимость затрат труда на весь объем работ, руб.-коп.
ЕНиР § 8-5 т. 2 (1-а)	Подготовка поверхности под оштукатуривание	100 м^2	10,0	16,0	19,51	8-88	88-80
ЕНиР § 8-24 т. 4 (1)	Смачивание оштукатуриваемой поверхности водой из электрокраскопульта	100 м^2	23,4	0,1	0,29	0-05,6	1-31
KT-8.0-6.14-77	Нанесение слоев обрызга и грунта на поверхность стен механизированным способом	100 м^2	10,0	6,8	8,29	3-68,2	36-82
ЕНиР § 8-6 т. 3 А)	Работа машиниста штукатурной станции	100 м^2	10,0	4,9	5,98	2-72	27-20
КТ-8.0-8.6-77 (примен.)	Штукатурная отделка проемов (исключая нанесение и затирку накрывочного слоя)	м^2	170,0	1,24	25,71	0-69,3	117-81
ЕНиР § 8-4, т. 2 (I)	Подача раствора на леса в ящики с помощью растворонасоса	м^3	5,0	2,6	1,58	1-28	6-40
ЕНиР § 8-4, т. 2 (I)	Работа растворонасоса	м^3	5,0	1,3	0,79	0-72,2	3-61
ЕНиР § 8-30, т. I (1-2) (применит.)	Приготовление пасты для нанесения декоративного слоя	100 кг	96,0	1,2	14,05	0-75	72-00
ЕНиР § 1-13, т.1 (14)	Выгрузка пасты в приемный бункер растворонасоса	т	9,6	0,46	0,54	0-22,7	2-18
КТ-8.0-6.16-77 (применит.)	Нанесение пасты на обрабатываемую поверхность с помощью растворонасоса	100 м^2	11,7	4,02	5,74	2-52,2	29-51
Расчет № 1	Нанесение декоративного покрытия с помощью крошкомета	100 м^2	11,7	2,66	3,88	1-56	18-25
ЕНиР, общая часть, п.4, прилож.5	Повышение тарифной ставки на тяжелые работы	100 м^2	11,7	-	-	0-20,1	2-35
	Итого:				86,46		406-24

6.01.01.26-05
График выполнения работ

Работы

Единица измерения

Объемработ

Затраты труда

Состав бригады (звена), используемые механизмы

на единицу измерения, чел.-ч.

на весь объем, чел.-день

Подготовка поверхности под оштукатуривание

100 м2

10,0

16,0

19,51

Штукатур: 4 разр. - 1 чел, 3 разр. - 2 чел. 2 разр. - 2 чел.

_

_

_

_

_

Смачивание оштукатуриваемых отсосов водой из электрокраскопульта

100 м2

1,7

0,10

0,02

Штукатур: 3 разр. - 1 чел.

_

_

Нанесение обрызга и грунта на поверхности стен механизированным способом

100 м^2

10,0

6,80

8,29

Штукатур: 4 разр. - 1 чел, 3 разр. - 1 чел. 2 разр. - 2 чел.

_

_

Подача раствора на леса с помощью растворонасоса для устройства откосов

Штукатур: 2 разр. - 2 чел.

_

_

_

_

_

_

_

_

Смачивание оштукатуренных откосов водой из электрокраскопульта

100 м^2

1,7

0,10

0,02

Штукатур: 4 разр. - 1 чел, 3 разр. - 1 чел.

_

_

_

_

_

_

_

_

Технологический перерыв

Штукатурная отделка проемов

м^2

170,0

1,24

25,71

Приготовление пасты для нанесения декоративного слоя

100 кг

96,0

1,20

14,05

Штукатур 4 разр. - 3 чел.

_

_

_

_

_

_

Выгрузка пасты в приемный бункер растворонасоса

т

9,6

0,46

0,54

Нанесение пасты на оштукатуриваемую поверхность с помощь» растворонасоса

100 м^2

11,7

4,02

5,74

Штукатур 4 разр. - I чел.

_

_

_

_

_

_

Нанесение декоративного покрытия крошкометом

100 м^2

11,7

2,66

3,88

Штукатур 4 разр. - I чел. Машинист компрессора 3 разр. - 1 чел.

_

_

Руководителям строительно-монтажных и проектных организаций, оргтехстроев, домостроительных комбинатов, заводов железобетонных изделий и других предприятий стройиндустрии, директорам строительно-учебных заведений

Типовые технологические карты на производство отдельных видов работ являются неотъемлемой частью проектов производства работ, используются в качестве основы при их разработке или входят в них как самостоятельные части.

Типовые технологические карты включают текстовую документацию (область применения, организация и технология строительного процесса, календарный график выполнения работ, калькуляция затрат труда, потребность в основных конструкциях, машинах, оборудовании, инструменте, инвентаре, приспособлениях, технико-экономические показатели), схемы движения оборудования, раскладки конструкций и изделий на строительной площадке, монтажа и демонтажа вспомогательных конструкций, узлы крепления вспомогательных конструкций и приспособлений.

Типовые технологические карты способствуют повышению производительности труда строителей, сокращению сроков и повышению качества строительства.
