Волокна DS и NZDS

Стандартное одномодовое волокно, имеющее ступенчатый профиль показателя преломления, было разработано, так, что, нулевое значение дисперсии пришлось на длину волны 1,31 мкм. (второе окно прозрачности).

Со временем оказалось, что более перспективным с точки зрения оптической связи является длина волны 1,55 мкм - 3-е окно прозрачности. Было разработано волокно с нулевой дисперсии на длине волны 1,55 мкм, так называемое волокно со смещенной дисперсией (DS). Это было сделано путем изменения профиля показателя преломления, что увеличило волноводную дисперсию.

Следующим шагом явилась разработка волокна со смещенной ненулевой дисперсией (NZDS), позволившего решить задачу подавления нелинейных эффектов, упомянутых выше.

Поскольку дисперсия в NZDS меньше, чем в стандартном волокне, то расстояние, на которое можно передать сигнал без компенсаторов дисперсии, возрастает. Наиболее заметным это становится, начиная со скоростей передачи 10 Гбит/сек.

Рефлектометр — прибор для измерения коэффициента отражения света.

Оптический рефлектометр (OTDR, Optical Time Domain Reflectometr) — прибор для измерения параметров волоконно-оптических линий (ВОЛС).

Принцип работы прибора основан на анализе отраженных оптических импульсов, излучаемых рефлектометром в оптоволокно. Импульсы светового диапазона длин волн распространяясь по линии испытывают отражения и затухания на неоднородностях линии или вследствие потерь в среде.

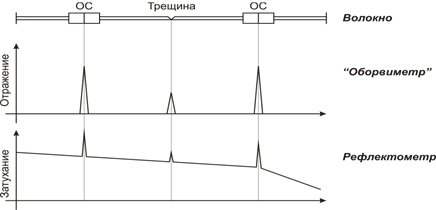

Рисунок 1- Принцип действия рефлектометра

По полученным данным формируется характеристика, именуемая рефлектограммой. Анализ искажённых принятых импульсов или рефлектрограммы позволяет определить длину волоконно-оптической линии, затухание сигнала в ней, включая потери на соединителях и коннекторах. Также могут определяться расстояния до мест неоднородностей волокна, которые могут быть связаны с обрывом или изменением структуры последнего.

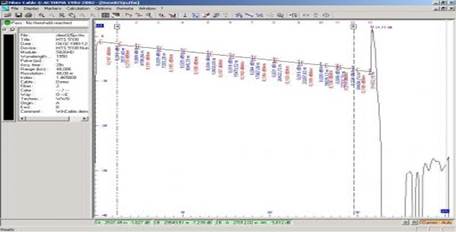

Рисунок 2- Рефлектограммы, полученный в программе Fiber Cable, фирмы Acterna

Первые рефлектометры требовали от специалистов большого практического опыта, ведь вывод о наличии тех или иных проблем в ВОЛС приходилось делать по рефлектограмме, лишь руководствуясь собственными знаниями.

С началом массового развертывания в мире телекоммуникационных сетей на базе оптоволокна, специалистам по их обслуживанию потребовались более простые в работе инструменты. Современный оптический рефлектометр предоставляет собой устройство, который может использовать монтажник или специалист по обслуживанию сети с минимальным опытом.

Современный оптический рефлектометр обеспечивает:

· проведение тестирования ВОЛС в автоматическом режиме (рефлектометр самостоятельно определяет оптимальные параметры для проведения измерений, анализирует полученные результаты и представляет информацию в виде рефлектограммы и подробной таблицы)

· определение длины оптической линии и расстояний до точек неоднородностей оптического волокна (сростки, точки коммутации и т.п.)

· расчет затухания в линии, величины возвратных потерь и величины отраженного сигнала

· визуальное определение повреждений ВОЛС на небольших (до 5 км.) расстояниях (место повреждения подсвечивается)

· динамический диапазон 35-45 дБ (дальность действия рефлектометра до ~ 300 км.)

· вывод на экран, хранение во внутренней памяти и передачу на компьютер результатов измерения и тестирования для дальнейшего анализа

· формирования в электронном виде акта приемосдаточных испытаний оптического кабеля

Оптический рефлектометр может быть выполнен в виде:

· самостоятельного устройства

· приставки (платы) для компьютера или ноутбука
