Методика расчета бортовых отсосов

РАСЧЕТ МЕСТНОЙ ВЫТЯЖНОЙ ВЕНТИЛЯЦИИ

Определить необходимую мощность электродвигателя вентилятора, обеспечивающего эффективную работу бортового отсоса выделяющихся из ванны газов для заданного технологического процесса.

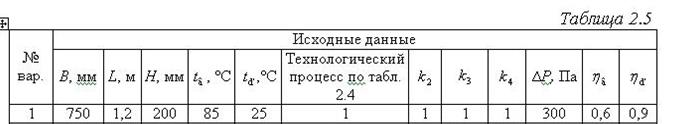

Исходные данные:

Расчет:

Количество воздуха (м³/ч), удаляемого бортовыми отсосами без передувки с щелью всасывания в горизонтальной или вертикальной плоскости, следует определять по формуле:

,

где В - внутренняя ширина ванны, м;

L - внутренняя длина ванны, м;

Н - расстояние от зеркала раствора до борта ванны, м;

- коэффициент, учитывающий разность температур раствора и воздуха в помещении (табл. 2.2); =1,94

- коэффициент, учитывающий токсичность и интенсивность выделения вредных веществ (табл. 2.3); =2

- коэффициент, учитывающий тип отсоса ( =1 для двубортового);

- коэффициент, учитывающий воздушные перемешивания раствора ( = 1 без перемешивания);

- коэффициент, учитывающий укрытие зеркала раствора поплавками (при отсутствии - = 1);

- коэффициент, учитывающий укрытие зеркала пенным слоем путем введения добавок ПАВ (при отсутствии - = 1).

Выбор вентилятора производится с учетом необходимого напора и производительности.

Потребная мощность (кВт) на валу электродвигателя рассчитывается по формуле:

где V - производительность, м³/ч;

∆ Р - напор, Па;

- КПД вентилятора (0,6...0,85);

- КПД передачи (0,9...1,0).
