Устройства, применяемые в глобальных сетях

Виртуальные каналы

Виртуальные соединения между пользовательскими узлами часто называются виртуальными каналами.

Виртуальный канал — это логическая цепь, созданная в общедоступной сети между двумя сетевыми устройствами. Существует два вида виртуальных каналов: коммути­руемые и постоянные.

Коммутируемые виртуальные каналы (Switched Virtual Circuit, SVC) создаются ди­намически, по мере необходимости, и разрываются после завершения передачи дан­ных. Обмен данными через SVC происходит в три этапа: создание канала, передача данных и разрыв связи. Вначале создается виртуальный канал между устройством-источником и устройством-приемником. Затем по этому виртуальному каналу пере­даются данные между устройствами, а потом виртуальный канал между устройством-источником и устройством-приемником разрывается. Каналы SVC используются в случаях, когда передача данных между устройствами имеет единичный характер, глав­ным образом потому, что каналы SVC интенсивнее используют полосу пропускания за счет создания и разрыва канала, но они снижают затраты, связанные с постоянным поддержанием доступности виртуального канала.

Постоянные виртуальные каналы (Permanent Virtual Circuit, PVC) существуют по­стоянно и работают только в одном режиме — режиме передачи данных. Каналы PVC применяются в случаях, когда передача данных между устройствами происхо­дит постоянно. Каналы PVC используют полосу пропускания не так интенсивно, как SVC, так как не требуют создания и разрыва виртуального канала, но увеличи­вают затраты на постоянное поддержание доступности виртуального канала. Каналы PVC, как правило, конфигурируются поставщиком услуг, когда поступает заказ на обслуживание.

В глобальных сетях применяются многочисленные виды специфических устройств. коммутаторы глобальных сетей, серверы доступа, модемы, модули CSU/DSU и адаптеры терминалов ISDN. К числу других устройств, присутствующих в средах WAN и использующихся для обмена данными по ним, от­носятся маршрутизаторы, коммутаторы ATM и мультиплексоры.

Коммутатор глобальной сети — это многопортовое межсетевое устройство, исполь­зуемое в несущих сетях. Эти устройства обычно коммутируют такой трафик, как Frame Relay, X.25 и SMDS, и работают на канальном уровне модели OSI. На рис. 4 показаны два маршрутизатора на концах глобальной сети, соединенные через комму­таторы WAN.

Рисунок 4 – Два маршрутизатора на концах глобальной сети, соединенные через коммутаторы

Сервер доступа действует как точка концентрации для входящих и исходящих со­единений удаленного доступа. На рис. 5 показан сервер доступа, на котором кон­центрируются исходящие соединения для передачи через глобальную сеть по теле­фонной линии.

Рисунок 5 – На сервере доступа концентрируются соединения для передачи через глобальную сеть по телефонной линии.

Модем — это устройство, преобразующее цифровые сигналы в аналоговые и наоборот и позволяющее передавать данные по телефонным линиям. На устройстве-источнике циф­ровые сигналы преобразуются в форму, подходящую для передачи по аналоговым линиям связи, а на устройстве-приемнике аналоговые сигналы преобразуются обратно в цифровой вид. Пример соединения "модем-модем" по глобальной сети показан на рис. 6

Рисунок 6 – Пример соединения «модем-модем»

Адаптер терминала ISDN — это устройство, используемое для соединения базо­вых интерфейсов ISDN (ISDN Basic Rate Interface, BRI) с другими интерфейсами, такими как EIA/TIA-232, на маршрутизаторе. Адаптер терминала по сути является модемом ISDN, хотя и называется адаптером, так как на самом деле не преобразует сигналы из аналоговой формы в цифровую. Место адаптера терминала в среде ISDN показано на рис. 3.9.

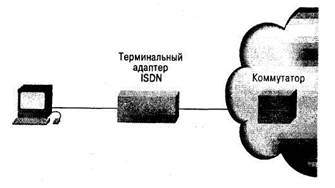

Рисунок 7 –Адаптер терминала обеспечивает соединение с другими интерфейсами
