Розкриття вертикальними стволами

Основні способи розкриття

Розглянемо деякі варіанти способів розкриття шахтних полів: похилими стволами, вертикальними стволами, штольнями і комбіноване розкриття. Ці варіанти використовуються при розкритті як одиноких так і світи вугільних пластів.

Розкриття похилими і вертикальними стволами містить проведення похилих і вертикальних головних розкривальних виробок та різних додаткових, що залежить від числа і потужності пластів, кута їх падіння, потужності наносів, глибини розробки, виробничої потужності шахти та ін.

Застосування похилих стволів дає можливість здобути економічні вигоди порівняно з вертикальними стволами у визначених гірничо-геологічних умовах.

При складному рельєфі поверхні у гористій місцевості єдино можливим способом розкриття родовища є розкриття штольнями.

Комбіновані способи розкриття дають змогу використовувати як вертикальні, так і похилі головні розкриваючі виробки. Так, вертикальний ствол застосовують для спуску — підіймання людей та вантажу, а похилі – для видачі вугілля на поверхню.

Способи розкриття вертикальними стволами найпоширеніші і значення їх стає важливим зі збільшенням глибин розробки та виробничої потужності шахти.

Для розкриття за даною схемою з поверхні до головного горизонту споруджуються два (чи більше) вертикальних стволи – головний і допоміжний. На робочому горизонті вони з’єднуються збійкою, навколо стволів споруджується приствольний двір – мережа гірничих виробок для забезпечення вентиляції, транспортування корисних копалин та породи, розміщуються також камери різного призначення, будуються складські приміщення, локомотивне депо. З приствольного двору проводяться допоміжні розкриваючі виробки.

Виділяють одно- і багатогоризонтні схеми розкриття вертикальними стволами.

Одногоризонтні схеми розкриття – це схеми при застосуванні яких вугілля видається на поверхню з одного горизонту весь термін експлуатації шахти. Найхарактерніші з них при розкритті одиночного й світи пластів приведені на рис. 6-1 – 6-4.

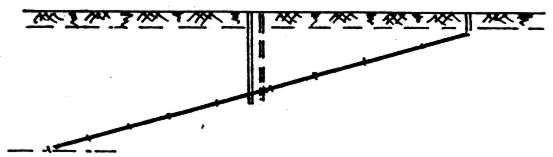

Рис. 6‑1 – Розкриття вертикальними стволами без допоміжних виробок

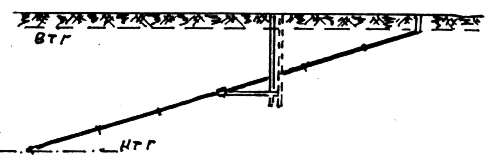

Рис. 6‑2 – Розкриття одиночного пологого пласта вертикальними стволами і капітальним квершлагом

Рис. 6‑3 – Розкриття свити пологих пластів вертикальними стволами, капітальними квершлагом і гезенком

Рис. 6‑4 – Розкриття свити пологих пластів вертикальними стволами і капітальним квершлагом

Зазначені схеми розкриття застосовуються при розмірах шахтного поля по падінню не більше 2,0…2,5 км з приблизно однаковими розмірами бремсберґових і уклонних полів, при кутах падіння більше 8º…10º.

Достоїнство одногоризонтних способів розкриття вертикальними стволами:

відсутність поглиблення стволів і установки нових підйомних машин;

відсутність підготовки нових горизонтів і пов'язаних з цим витрат;

немає необхідності виконувати переобладнання поверхні шахти.

Недостатки:

зменшення пропускної здатності бремсбергів і уклонів;

збільшення чисельності робочих на транспорті;

ускладнюється вентиляція шахти;

неможливість розкриття шахтних полів більших розмірів по падінню.

Багатогоризонтні схеми розкриття – це схеми при застосуванні яких вугілля за термін служби шахти видається з двох і більше горизонтів. Ці схеми вимагають поглиблення вертикальних стволів і проведення погоризонтних або етажних квершлагів (рис. 6-5 – 6-8). У цьому разі шахта ніби оновлюється бо з’являється можливість обладнати нові горизонти більш сучасною технікою, також з’являється можливість уникнути великої довжини бремсберґів та уклонів, розробляти шахтні поля більших розмірів по падінню.

Рис. 6‑5 – Розкриття одиночного пологого пласта вертикальними стволами і погоризонтними квершлагами

Рис. 6‑6 – Розкриття свити пологих пластів вертикальними стволами і погоризонтними квершлагами

Рис. 6‑7 – Розкриття одиночного пологого пласта вертикальними стволами і етажними квершлагами

Рис. 6‑8 – Розкриття свити пологих пластів вертикальними стволами і етажними квершлагами

Круті та крутосхилі пласти розкриваються вертикальними стволами та етажними квершлагами (рис. 6-9 – 6-10). Такий спосіб розкриття передбачає розташування приствольного двору на кожному горизонті через 110…130 м.

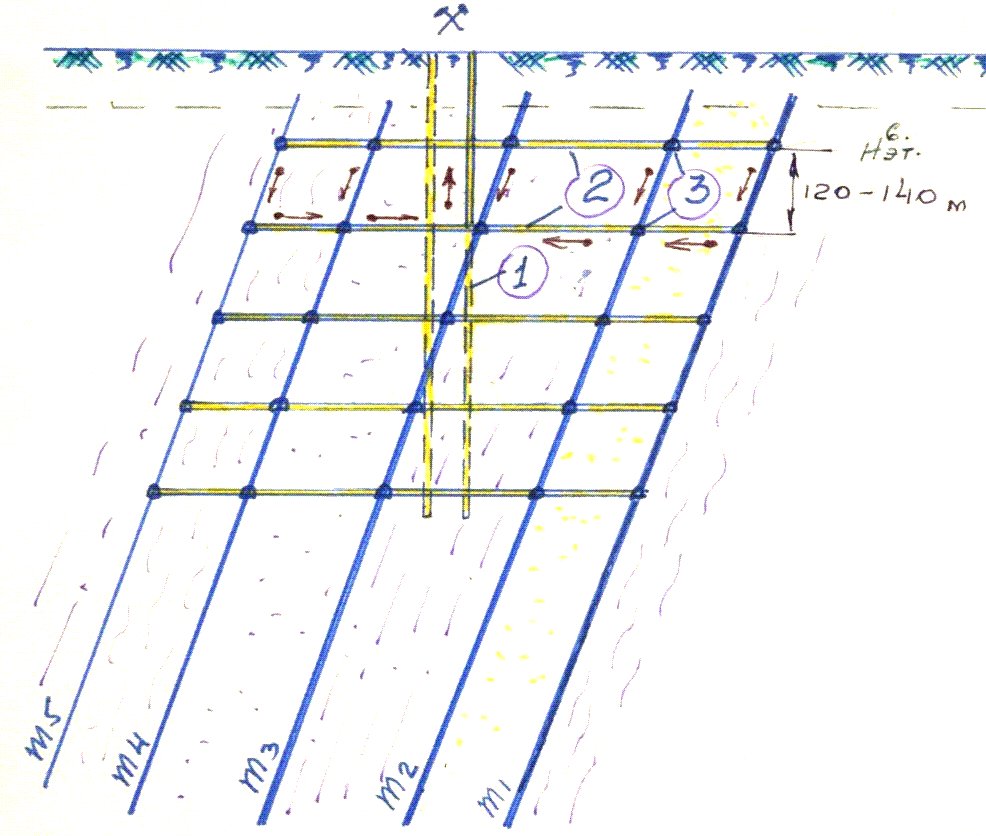

Рис. 6‑9 – Схема розкриття вертикальними стволами і етажними квершлагами свити крутих пластів

Рис. 6‑10 –Розкриття вертикальними стволами і етажними квершлагами свити крутих пластів

Достоїнство багатогоризонтних способів розкриття вертикальними стволами:

можливість розкриття шахтних полів більших розмірів по падінню;

відсутність багатоступінних уклонів;

підвищується пропускна здатність бремсбергів і уклонів;

можливість переобладнання нових горизонтів більш сучасною технікою;

покращення провітрювання шахти.

Недостатки:

потрібне періодичне поглиблення стволів і обладнання нових горизонтів;

збільшення капітальних витрат на поглиблення стволів.
