Магнитные одноточечные приборы

Типы замера кривизны скважин

Замеры кривизны скважин могут выполняться различными приборами для из­мерения кривизны. Ниже приведены наиболее часто применяемые приборы в настоя­щее время:

1. Одноточечный магнитный прибор для замера кривизны скважин (1 запись наклона и направления/азимута).

2. Многоточечный магнитный прибор для замера кривизны скважин (до 2000 записей- наклон и азимут).

3. Многоточечный прибор для замера кривизны скважин (до 2000 записей - на­клон и азимут).

4. Управляющий прибор - непрерывные показания направления и наклона при бурении с забойным мотором.

5. Измерение в процессе бурения (МWD). Импульсная телеметрия бурового раствора.

6. Одноточечный индикатор смещения (Тотко или Истмэн) (1 запись-только наклон).

Магнитные одноточечные инструменты для замера искривления записывают один наклон и одно направление за спуск. Этот инструмент может быть сброшен в бу­рильную трубу или спущен на талевом канате. Он должен быть посажен в немагнит­ную трубу или спущен на талевом канате в необсаженную скважину. Он не может применяться в обычной стальной бурильной колонне или внутри обсадных труб. Вы­бор надлежащего числа немагнитных УБТ для спуска зависит от магнитной зоны. Большие длины обычно необходимы при бурении скважин с высоким углом и/или при бурении больше в направлении Запада или Востока.

Одноточечный инструмент может приводиться в действие либо заранее уста­новленными часами либо датчиком перемещения. Первые обладают преимуществом в том, что оператор точно знает, когда выполнено фото, но необходимо ждать достиже­ния заранее установленного временного интервала.

Датчик движения выполняет замер каждые 60 секунд после остановки и поэтому является более экономичным, однако он может выполнить неверное фото до достиже­ния забоя, если перемещение инструмента вниз прерывается на период более 1 ми­нугы. При использовании талевого каната должен спускаться прибор типа "таймера".

Любой из приборов может использоваться при сбрасывании в скважину приспособле­ния.

Одноточечные приборы для замера искривления скважины должны использо­ваться в следующих случаях:

1.Рутинные замеры в наклонно-направленных скважинах.

2.Замеры в вертикальных скважинах, когда обычны вариации налравления и

наклона

3.Проверки на приборах Тотко и Теледрифт при замере наклона.

4.Ориентация, струйные долота.

Одноточечный инструмент является простым и надежным и должен обеспечи­вать достоверные данные наклона и направления при условии выполнения определенных процедур:

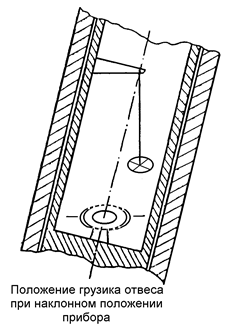

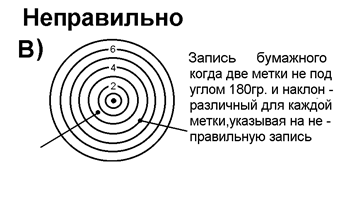

Рисунок 5-1

1. Следить, чтобы прибор не подвергался воздействию намагниченных метал­лов, например, правильно устанавливать инструмент в немагнитных УБТ или необса­женном забое.

2. Убедиться, что прибор отцентрирован в необсаженном эабое или УБТ. 3. Точно знать глубину замера инструмента. При возникновении сомнений,

снова спустить прибор для проверки.

5.Знать и записывать расстояние от забоя скважины до посадочной точки для каждого замера.

6. Выполнять частые проверки приборов путем выполнения наземных кон­трольных замеров или спуская различные компасные узлы и проверяя дублирующие точки.

Схема механического индикатора наклона прибора на 90 град.

Рисунок 5-2

При возникновении сомнения, повторить замер. При обнаружении неточности или ненадеж­ности прибора, не применять его больше, а запи­сать его номер, чтобы предотвратить возможность его случайного спуска в будущем.

Результаты одного обследования показали, что после более чем 50 одноточечных замеров, большинство 15 90' компасных узлов требовало пе­рекалибровки, т.е. погрешности прибора были более1⁰. Для уменьшения погрешностей необходимо ре­гулярное обслуживание приборов. Каждый набор приборов должен содержать два вида компасных узлов.

Схема механического индикатора наклона прибора на 6 град.

Рисунок 5-3

Узлы в каждой паре должны чередоваться - это обеспечивает дополнительный контроль по­грешностей. Продолжительность в 50 замеров на комплект гарантирует, что все компасные узлы проверяются до того, как каждый превысил 25 замеров. Поэтому все ящики с набором одноточечных приборов должны возвращаться поставщику для проверки калибровки после выполнения набо­ром 50 замеров, или после заканчивания скважины, или когда калибровка промыслового испытательного стенда не соответствует спецификациям в зависимости от того, какое событие наступит первым.
