Размеры магнитопровода

Расчет магнитной цепи

Сопротивление и масса меди компенсационной обмотки

Длину одного полувитка КО оцениваем по формуле, м:

; (3.17)

где l_m» l_a – длина меди сердечника главного полюса, м,

Длину меди одной катушки КО определяем по формуле, м:

; (3.18)

Массу меди КО определяем по выражению, кг:

; (3.19)

Сопротивление КО при 20^оС определяем по формуле, Ом:

; (3.20)

Основная цель расчета магнитной цепи ТД – определение параметров катушек главных полюсов (ГП), намагничивающая сила (н.с.) которых обеспечит прохождение по магнитной цепи магнитного потока необходимой величины.

Площадь сечения сердечника якоря определяем по формуле, м²:

; (4.1)

где, В_а – индукция в сердечнике якоря, принимаем В_а = 1,2 Тл, поскольку 2р=6,

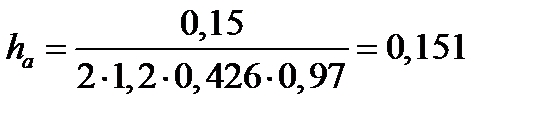

Активную высоту сердечника якоря опреде6ляем по формуле, м:

; (4.2)

Конструктивную высоту сердечника якоря рассчитываем по формуле, м:

; (4.3)

где, d_к – диаметр вентиляционных каналов, равный 0,02 м;

n_к – число рядов каналов, равное 2,

Внутренний диаметр сердечника якоря находим по формуле, м:

; (4.4)

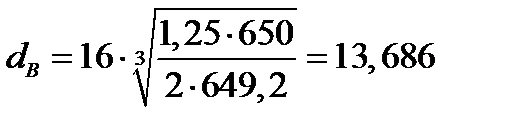

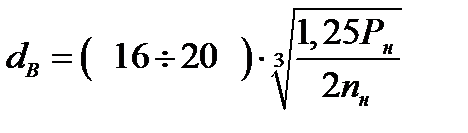

Диаметр вала в его средней части определяем по формуле, см:

; (4.5)

Внешний диаметр втулки рассчитываем по формуле, см:

, (4.6)

где D_вт – толщина втулки, равная 1,5 см,

Поскольку , 276 > 226 мм, то втулку выполняем коробчатой для уменьшения массы якоря.

Площадь сечения сердечника главного полюса рассчитываем по формуле, м²:

; (4.7)

где s – коэффициент рассеяния равный 1,15;

В_m – индукция в сердечнике полюсов, примем равной 1,4 Тл;

Ширину сердечника главного полюса, принимая его длину l_m = l_a, определяем по формуле, м:

; (4.8)

где к_ср – коэффициент, учитывающий подрезы сердечника полюса по углам для лучшего его вписывания во внутреннюю полость катушки, при намотке меди катушек «плашмя» к_ср = 1.

к^`_с – коэффициент заполнения сердечника полюса сталью. Поскольку машина с компенсационной обмоткой его принимаем равным 0,97.

Фактическую площадь сечения сердечника главного полюса рассчитываем по формуле, м²:

; (4.9)

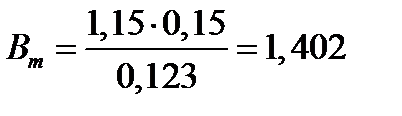

Окончательная величина индукции, Тл:

(4.10)

Расчетную площадь сечения круглого остова находим по формуле, м²:

; (4.11)

где B_j -принимаем равной 1,3 Тл.,

Расчетную длину сечения остова определяем по формуле, м:

; (4.12)

Тогда высоту сечения остова найдем по формуле, м:

; (4.13)
