Определение продолжительности рабочего цикла механизмов

Определение производительности (технической и эксплуатационной) погрузо-разгрузочных машин и механизмов (ПРМ)

Рабочим циклом погрузочно-разгрузочных машин называют время, затрачиваемое на захват и перемещение одной порции груза и возврат машины в исходное положение.

Наиболее точно рабочий цикл машины можно определить хронометражными наблюдениями. В общем случае продолжительность одного цикла выглядит следующим образом:

Т_ц= φ(t₁+t₂+t₃+…+t_n), (5.1)

где t₁, t₂, t₃,…..,t_n – время отдельных операций по застропке, подъему и перемещению, развороту, отстропке или высыпанию груза;

φ – коэффициент, учитывающий совмещение отдельных операций цикла, 0,7–0,9.

5.1.1. Определение продолжительности рабочего цикла вилочного погрузчика ЭП-801 и мостового крана-штабелера КШОК – 1 при переработке тарно-штучных грузов

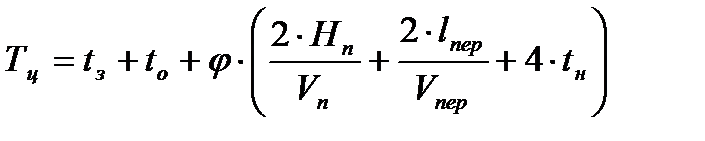

Рабочий цикл вилочного погрузчика для ЭП-801

, (5.2)

с,

где t_з – время на захват груза, сек.;

t_о – время на захват груза и освобождение от груза, сек.;

j – коэффициент, учитывающий совмещение операций в течение цикла;

V_п, V_пер – скорости подъёма вил и перемещения погрузчика, м/с;

Н_п – высота подъёма груза, м;

l_пер – расстояние перемещения погрузчика, м;

t_н – время наклона рамы в транспортное положение.

Рассчитывая рабочий цикл по данной формуле, примем следующие значения: t_з = 10 с; t_о = t_з /2=5 с; j = 0,8; l_пер = l_ваг =14,73 м; t_н = 3 с; Н_п = Н_мах =3 м; V_п =0,20 м/с, V_пер =2,7 м/с.

Рабочий цикл мостового крана-штабелера КШОК-1

. (5.3)

,

где t_з – время на захват груза, t_з = 10–15 с;

t_о – время на освобождение от груза, t_о = t_з /2=10/2=5 с;

L_кр – среднее расстояние перемещения крана (принять L_кр = l_ваг =14,73 м);

H= 13,87 м – высота подъема груза;

=0,27 м/с – скорость подъема груза;

=1,05 м/с – скорость передвижения крана.
