Сетчатый рулон предназначен для рассечения пороховых газов, сбрасываемых из канала ствола

Передняя втулка служит для удержания расширительной камеры и навинчивания насадка.

Задняя втулка имеет два обтюрационных кольца, которые обеспечивают удержание расширительной камеры, и сброс части пороховых газов, при резких скачках давления в расширительной камере.

Глушение звука и гашение дульного пламени происходит по следующей схеме. По мере продвижения пули по каналу ствола последовательно открываются газоотводные отверстия, и часть пороховых газов постепенно сбрасывается в расширительную камеру через сетчатый рулон. Суммарная площадь газоотводных отверстий увеличивается, давление в канале ствола падает, а пороховые газы, проходя через сетчатый рулон, теряют большую часть энергии, в результате чего в расширительной камере не образуются столь мощные ударные волны, как это имеет место без сетки, вследствие чего снижается уровень звука.

После выхода пули из канала ствола пороховые газы истекают в насадок. При этом они, ударяясь о косорасположенные перегородки, претерпевают многократное сжатие и расширение во всех четырех камерах насадка. В результате пороховые газы вытекают из насадка с малой скоростью и энергией, что приводит к резкому снижению интенсивности ударной волны и звука от этой волны. Кроме того, в насадке происходит догорание несгоревших частиц пороха и охлаждение газов; таким образом обеспечивается беспламенность стрельбы.

7,62-мм пистолет самозарядный специальный (ПСС) ( рис. 6) предназначен для бесшумной и беспламенной стрельбы на дальности до 50 м и состоит из следующих основных частей и механизмов:

- рамки со стволом и спусковой скобой;

- затвора с ударником, выбрасывателем и предохранителем;

- возвратной пружины с направляющей и фиксатором;

- ударно-спускового механизма;

- рукоятки с винтом;

- магазина.

В комплект пистолета входят: протирка и кобура с подвесом.

Особенностью устройства ПСС от пистолета Макарова является размещение возвратной пружины с направляющей и фиксатором в затворе над стволом и отсутствии затворной задержки. Бесшумность и беспламенность стрельбы достигается применением в пистолете специальных патронов СП4, в конструкции которых заложен принцип использования энергии пороховых газов в переменно-замкнутом

объёме. Устройство патрона подробно изложено на стр.___.

Общий вид и основные части ПСС

рис. 6

1 – рамка со стволом, патронником и спусковой скобой; 2 – затвор с фиксатором, возвратным механизмом, прицельным приспособлением, предохранителем и выбрасывателем; 3 – ударно-спусковой механизм;

4 – пистолетная рукоятка с винтом; 5 – магазин

При выстреле, образовавшиеся пороховые газы давят на поддон, который сообщает в свою очередь импульс находящейся внутри патрона пуле. Разогнав пулю, поддон плотно перекрывает дульце гильзы, предотвращая, таким образом, прорыв пороховых газов в канал ствола. Длина ствола рассчитана таким образом, что в момент прекращения воздействия поддона на пулю, она своим ведущим пояском не соприкасается со стенками канала ствола и беспрепятственно покидает его.

Когда сила отдачи превысит инерцию массы затвора и возвратной пружины, затвор начнёт своё движение назад, увлекая за собой гильзу и «плавающий» патронник. Пройдя 8 мм, патронник остановится, этой скорости отката затвора будет достаточно, чтобы извлечь распёртую пороховыми газами гильзу из патронника и выбросить её наружу. Патронник под действием пружины толкателя возвращается в исходное положение, а затвор, продолжая своё движение назад, повторит всю работу пистолета Макарова.

При израсходовании всех патронов из магазина, подаватель своим зубом поднимет верхний конец отражателя вверх. Затвор, упираясь в выступ на отражателе, останавливается в заднем положении. Чтобы освободить остановившийся затвор, необходимо извлечь магазин; потянув за ребристую поверхность затвора, вывести его из зацепления с отражателем и отпустить. Под действием возвратной пружины затвор вернется в переднее положение.

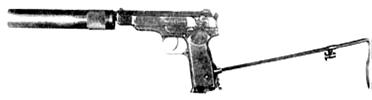

9-мм автоматический пистолет для бесшумной и беспламенной стрельбы (АПБ) (рис. 7) является мощным личным оружием, конструкция которого позволяет вести огонь короткими очередями и одиночными выстрелами, с использованием глушителя и без него.

Наиболее действительный огонь из пистолета:

- с примкнутым прикладом при стрельбе очередями – до 100 м, одиночными выстрелами – до 150 м;

-

без приклада при стрельбе одиночными выстрелами – до 50 м.
