Билет №2

Технологическая схема I потока УПВСН.

I поток теплообменников состоит из 4-х последовательных кожухотубчатых теплообменников ТПГ -1200 (теплообменник с плавающей головкой – 1200 – диаметр аппарата). Холодная сырая нефть сначала поступает в внутритрубное пространство теплообменника Т-1/1 и далее в теплообменники Т – 1/2, Т - 1/3, Т - 1/7, где нагревается за счет тепла товарной нефти. Перед теплообменником Т - 1/7 часть холодной сырой нефти через задвижку № 317 направляется на узел рекуперации для охлаждения газов колонны отдувки и возвращается в линию сырой нагретой нефти после Т - 1/1 через задвижку №318. Далее подогретая сырая нефть общим потоком с сырой подогретой нефтью II потока поступает на печи ПТБ-10 №1,2,3.

Товарная нефть поступает на прием межтрубного пространства теплообменника Т - 1/7 и далее в теплообменники Т-1/3, Т – 1/2, Т - 1/1. После чего охлажденная до 30 ⁰С товарная нефть общим потоком с охлажденной нефтью I потока поступает в буферные резервуары РВС №2, РВС №3.

Сырая и товарная нефть движутся в теплообменниках в противоположных направлениях для лучшего теплообмена.

Остановка теплообменника:

Остановка любого теплообменника происходит по единой технологии.

1. Первым всегда останавливается горячий поток (т.е товар) для этого открывается байпасная задвижка № 120 для Т-1/1, № 112 для Т-1/2, № 102 для Т-1/3, № 706 для Т-1/7. Далее закрывается вход и выход с теплообменника по товару.

2. Во вторую очередь останавливают холодный поток (сырье) для этого открывают секущую задвижку № 123 для Т-1/1, № 115 для Т-1/2, № 103 для Т-1/3, № 709 для Т-1/7. Далее закрывается вход и выход теплообменника по сырью.

Запуск теплообменника:

Здесь, наоборот, сначала запускается холодный поток, для чего приоткрывают входную задвижку и с верхней точки выкидного трубопровода через воздушный вентиль стравливают воздух, после стравливания воздуха полностью открывают вход и выход по сырью, затем закрывают секущую задвижку. После запуска холодного потока (сырой нефти) запускают горячий поток (товарная нефть). Сначала приоткрывают выход теплообменника и через воздушный вентиль на входной линии стравливают воздух. После стравливания воздуха открывают вход и выход теплообменника и закрывают секущую задвижку. После запуска теплообменника необходимо проверить давление на насосных агрегатах и соседних теплообменниках – запуск одного теплообменника увеличит давление на выкиде Н-1, Н-2 в пределах 1-1,5 atm.

10. Расходомер «Взлет» - назначение, устройство, правила пользования.

Счетчик «Взлет» (ультразвуковой расходомер-счетчик жидкости УРСВ-010М) Предназначен для измерения объемного расхода и объема воды

. Счетчик состоит из первичного датчика – преобразователя электроакустического и вторичного электронного блока. Прибор комплектуется накладными или врезными датчиками.

Энергонезависимый архив обеспечивает полную информацию за весь период измерений. Прибор легко встраивается в существующие и вновь создаваемые автоматизированные системы контроля и управления благодаря стандартным выходам RS232, RS485 и широко используемым ранее токовым и импульсным выходам.

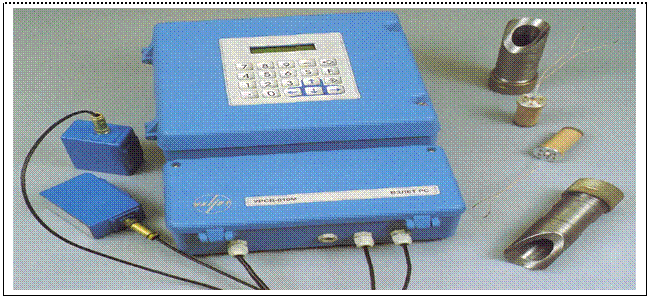

		Вторичный электронный прибор
			Врезные датчики
