Разновидности кабеля витая пара

Стандарт соединения кабеля типа витая пара

Обжимка кабеля для гигабайтной сети

При использовании гигабитного соединения используются уже все 4 пары проводников. При этом обжимка кабеля на одном конце делается как на первом фото, а на втором приобретает вид: БЗ З БО К БК О БС С

После любой обжимки желательно прозвонить контакт тестилкой (специальным устройсвом последовательно проверяющая все линии провода), а при её отсутствии при явной необходимости - мультиметром.

Современные обжимки достаточно универсальное устройство, в частности в инструкции к обжимному инструменту представленном на фото выше написано: For cuts, strips and crimps 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11 in one tool. В общем 3 в 1 - обрезка, расшнуровка и вдавливание - обжимка.

TIA/EIA-568-B (AT&T 258A) — набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.

Эти стандарты наиболее известны по двум таблицам T568A и T568B (наиболее часто используемый в России -B), которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.

Pin / Ethernet / TIA/EIA-568-B (AT&T 258A) 1) / Transmit + / White with Orange stripe
2) / Transmit + / Orange3) / Receive + / White with Green stripe4) 5) 6) / Receive - / Green 7) 8)

8P8C (8 Position 8 Contact), часто из-за распространенности выше приведеннной разводки называемый RJ45 или RJ-45 — унифицированный разъём, используемый в телекоммуникациях, имеет 8 контактов и защёлку.

RJ - registered jack - любой разъем, применяемый для соединений, RJ это слэнговое название для модульной розетки. Аббревиатура RJ используется для идентификации кабельной разводки. Каждый тип разъемов может использоваться для различных конфигураций разводки. Например 6-ти пиновые разъемы конфигурируют по мере необходимости как под однопарную схему разводки RJ11C, так и двупарную RJ14C.

Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-T и 1000BASE-TX с использованием 4-парных кабелей витой пары. Используется во многих других областях и для построения иных сетей.

Телефонный унифицированный разъём RJ-11 меньше по размеру и может вставляться в гнёзда 8P8C (для обратной совместимости).

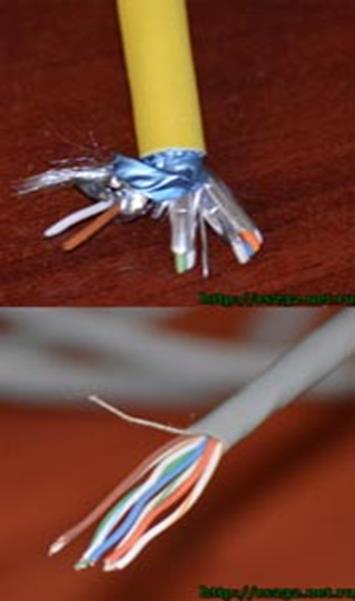

Кабель типа витая пара

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии: * Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше; * Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP (см.: en:Screened fully-shielded twisted pair#Screened Shielded Twisted Pair (S/STP)), присутствует один общий внешний экран в виде фольги; * Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки; * Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке; * Незащищеннаяэкранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает большим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Разъем RJ-45-это стандартизированный физический интерфейс, используемый для соединения телекоммуникационного оборудования (обычно — телефонов) или в компьютерных сетях(http://ru.wikipedia.org/wiki/Registered_Jack). Внешний вид разъёма приведён на рисунке.

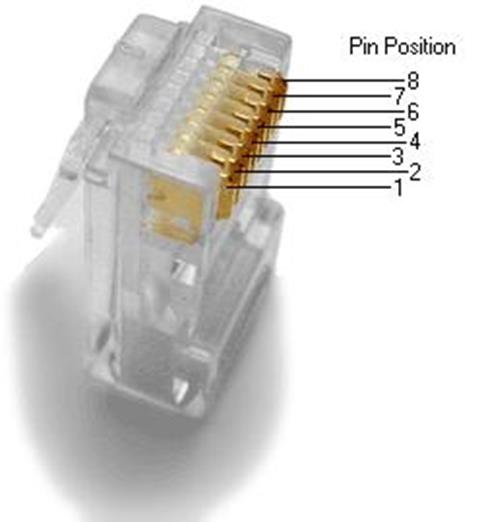

Коннектор RJ-45

Большинство современных сетевых карт компьютеров и интерфейсов оборудования передачи данных(коммутаторы, маршрутизаторы, сервера) в качестве физики не использующие оптическое волокно снабжены розетками под коннектор(вилку, джек)RJ45. Это обусловлено простотой её использования. Джек RJ45 компактен, им лёгко подключать оборудование, доступен по деньгам и его легко соединять с кабелем(обжимать.) Обжимка кабеля, наиболее важная часть вашего знакомства с RJ45. Материал по обжимке можно прочитать в моём СПРАВОЧНИКЕ(Перейти). В разъёме RJ45 питы- металлические контакты забраны внутрь вилки, что на мой взгляд упрощает её использование. Такие разъёмы как DB-9 или PS/2 часто страдают от того, что в вилке гнуться эти самые пины, которые выполнены в виде штырьков. Обжать самому вилку DB-9 мне никогда не приходилось. Думаю этим никто не занимается, просто заменяют кабель. В самом RJ45 имеется 8 пинов предназначенных для передачи эелектрических сигналов. В зависимости от технологии передачи данных по физической среде могут быть задействованы не все пины.

Помимо самого RJ45- вилки, есть конечно ещё и розетка. Её внешний вид представлен на рисунке.

Розетка RJ-45

Обжим розетки происходит немного легче чем вилки RJ45, но следует с особой внимательностью отнестись к соблюдению порядка цветов. Они должны быть зеркальны по отношении к вилке RJ45. Эту самую розетку можно встретить, например на своём компе- на сетевой плате.
