5) Аккумуляторная батарея 12 В/17 А*ч (Delta DTM1217) - Аккумуляторная батарея Delta DTM 1217 имеет усовершенствованную конструкцию легированных кальцием электродов из особо чистого свинца, что обеспечивает продолжительный срок службы и улучшенные разрядные характеристики. Аккумулятор отвечает всем современным требованиям к герметизированным батареям. Количество – 2 шт.

6) Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-34А «ДИП-34А-01-02» АЦДР.425232.002-01-02 (в дальнейшем – извещатель) (см. рисунок 2.1.4) применяется в системах пожарной сигнализации и предназначен для обнаружения возгораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений, путём регистрации отражённого от частиц дыма оптического излучения и выдачи извещений «Пожар», «Внимание» или «Норма» в ответ на адресный запрос от пульта контроля и управления (ПКУ) «С2000» или АРМ «Орион» через контроллер двухпроводной линии «С2000-КДЛ». Кроме того, извещатель по запросу пульта сообщает о текущем состоянии, соответствующем уровню задымлённости или запылённости дымовой камеры. На основе этого сообщения оператор пульта может принимать решение о проведении профилактики или ожидании сообщения «Внимание» при появлении дыма в начальной стадии пожара. Поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения. Электромагнитная совместимости извещателя соответствует требованиям по 3 группе устойчивости. Версия программного обеспечения «ДИП-34А-01-02» – v.1.30. Количество – 35 шт., в том числе 3 резервных.

Рисунок 2.1.4 – ДИП-34А-01-02

7) Извещатель пожарный ручной адресный «ИПР 513-3АМ исп.02» АЦДР.425211.009 (см. рисунок 2.1.5) (в дальнейшем – извещатель) применяется в системах пожарной сигнализации и автоматического пожаротушения, предназначен для ручного формирования сигнала пожарной тревоги или запуска систем пожарной автоматики при работе в составе комплекса технических средств «Орион» АЦДР.425513.016 ПС. Электропитание и информационный обмен извещателя осуществляются по двухпроводной линии связи (ДПЛС) контроллера «С2000-КДЛ». Извещатель поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx, позволяет передавать значение напряжения ДПЛС в месте своего подключения. Количество – 6 шт., в том числе 1 резервный.

Рисунок 2.1.5 – ИПР 513-АМ

8) «Молния-12» оповещатель световой табло «ВЫХОД» (см. рисунок 2.1.6), предназначен для обозначения эвакуационных путей в помещениях различного назначения.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

Световой блок оповещателя выполнен на светодиодах и не требует текущего обслуживания. Количество – 10 шт.

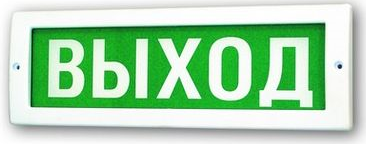

Рисунок 2.1.6 – табло «Выход»

9) Оповещатель звуковой «Свирель-12В» (см. рисунок 2.1.6). Предназначены для привлечения внимания персонала при тревоге, пожаре, аварийной и предаварийной ситуации, сигнализации о различных состояниях в процессе производства, психологического тревожный звук воздействия на нарушителя. Приборы создают сильный, не менее 95дБ на 1м, тревожный звук. Количество – 12 шт.

Рисунок 2.1.6 - Свирель

10) Оповещатель комбинированный «МАЯК-12-К» «см. рисунок 2.1.7» предназначен для выдачи световых и звуковых сигналов на объектах, оснащенных охранно-пожарной сигнализацией. Количество – 3 шт.

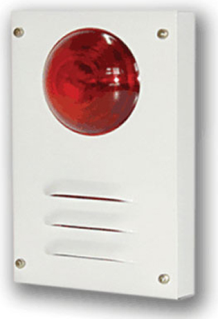

Рисунок 2.1.7 – «Маяк-12-К»

К

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

абельная продукция

Требования к кабелям пожарной сигнализации:
Технические характеристики огнестойкого кабеля должны соответствовать требованиям закона N 123-ФЗ от 22 июля 2008 г. Российской Федерации. Они определяют пределы устойчивой работы энергопередающих линий в экстремальных условиях тушения пожара на гражданских и промышленных объектах, которые должны обеспечить сохранение жизни и здоровья людей и сохранение имущества охраняемых объектов.
В них регламентированы параметры горизонтальных и вертикальных каналов кабельных путей, характеристики самих кабелей и соединяющих устройств. Кабель для систем пожарной и охранной сигнализации должен соответствовать нормам электроемкости и допустимым коэффициентам затухания на частоте тока до 1 кГц. Кабели производятся в:

• Базовом варианте исполнения;
• Теплостойком и маслостойком исполнении;
• Морозостойком исполнении.

Базовые кабели предназначены для работы в помещениях и закрытых коробах (каналах) при рабочей температуре в диапазоне от -40 до + 70˚С.
Теплостойкие кабели должны выдерживать рабочие температуры от -40 до + 105 градусов без изменения физических и электропроводных свойств, в случае прокладки в закрытых помещениях или кабелепроводах трубчатого или коробчатого типа. Морозостойкие отличаются увеличением нижнего температурного показателя работоспособности до -70˚С.
Прокладка кабеля пожарной сигнализации напряжением до 60 В производится вместе с линиями связи, оповещения и питания приборов автоматической сигнализационной системы. При этом не допускается прокладка кабелей до 60 В и кабельных линий под напряжением, превышающим этот предел. Искробезопасные линии должны соответствовать специальным техническим

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

условиям. Кабель для монтажа пожарной сигнализации применяется только с медными жилами.

Расшифровка:

• К - кабель
• С - стекловолокнистая оплётка
• Р - изоляция из резины
• Э - экранирование
• В - оболочка ПВХ
• нг - не распространяющий при пожаре горение
• (А) - категория по нераспространению горения при групповой прокладке
• FR - (с английского) означает огнестойкую конструкцию
• LS - выделяет при пожаре пониженное газо или дымо выделение.

Кабель огнестойкий с одно проволочными медными жилами с изоляцией из керамизируюшейся кремнийорганической резины, с общим экраном из ламинированной алюминиевой фольги, в оболочке из ПВХ пластиката пониженной пожарной опасности - КСРЭВнг-FRLS 1*2*0,8. Количество – 400 метров.

КСРЭВнг-FRLS 2*2*0,8. Количество – 250 метров.

Кабель силовой не распространяющий горения – ВВГнг 4*0,5. Количество 60 метров.

Кабель КСПВ 4*0,5. Количество – 750 метров.

Кабель коаксиальный РК 50-3-13. Количество – 14 метров.

Охранная сигнализация:

1) ППКОП «Протон 8» - Прибор предназначен для централизованной и автономной охраны магазинов, квартир, офисов, гаражей, учреждений, предприятий и других объектов от несанкционированных проникновений и пожаров путем контроля состояния охранных и пожарных шлейфов сигнализации с включенными в них извещателями, передачи извещений по каналам связи и включения устройств оповещения. Каждый из шлейфов сигнализации ШС может выполнять функции охранного или пожарного шлейфа (см. рисунок 2.1.8). Прибор рассчитан на работу в составе радиосистем передачи извещений (РСПИ) «Протон» и «Радиус». Программирование параметров прибора осуществляется с использованием компьютера с программным обеспечением ПО «ProgProton» и адаптера «ProgMicro3» (см. рисунок 2.1.9) (или «ProgMicro2»). Адаптер выполнен в виде отдельного устройства, под- ключается к разъему программирования на плате прибора. Соединение с компьютером производится через USB-порт (или СОМ-порт). Количество ППКОП «Протон 8» - 2 шт. Адаптер «ProgMicro3» - 1 шт.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

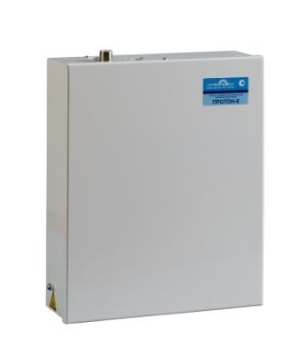

Рисунок 2.1.8 – «Протон-8»

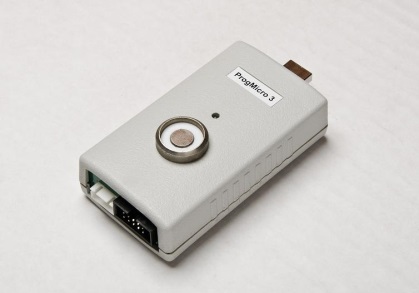

Рисунок 2.1.9 - «ProgMicro3»

2) ППКОП «Протон 4» - Прибор предназначен для централизованной и автономной охраны магазинов, квартир, офисов, гаражей, учреждений, предприятий и других объектов от несанкционированных проникновений и пожаров путем контроля состояния охранных и пожарных шлейфов сигнализации с включенными в них извещателями, передачи извещений по каналам связи и включения устройств оповещения. Каждый из шлейфов сигнализации ШС может выполнять функции охранного или пожарного шлейфа. Прибор рассчитан на работу в составе радиосистем передачи извещений (РСПИ) «Протон» и «Радиус». Программирование параметров прибора осуществляется с использованием компьютера с программным обеспечением ПО «ProgProton» и адаптера «ProgMicro3» (или «ProgMicro2»). Адаптер выполнен в виде отдельного устройства, под- ключается к разъему программирования на плате прибора. Соединение с компьютером производится через USB-порт (или СОМ-порт). Количество ППКОП «Протон 4» - 1 шт.

3) Передатчик ПРД-160-предназначен для передачи цифровых информационных сообщений от контрольных панелей по радиоканалу на центральный пульт непосредственно или через ретрансляторы (см. рисунок 2.1.10). ПРД-160 программирование параметров прибора осуществляется с использованием компьютера с программным обеспечением ПО «ProgProton» и адаптера «ProgMicro3». Количество – 3 шт.

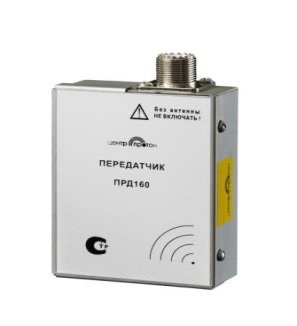

Рисунок 2.1.10 – ПРД-160

4) Антенна СР-168-160 предназначена для использования как внутри, так и снаружи помещений, а также для любых других систем приема и передачи сообщений и радиостанций в диапазоне VHF. Количество – 3 шт.

5) «Протон ТС 4/8» (далее - Пульт) предназначен для контроля и управления прибором ППКОП «Протон 8» и «Протон 4», с помощью электронных ключей Touch Memory (см. рисунок 2.1.11). Пульт подключается к прибору по интерфейсу RS-485. Пульт отображает состояние одного прибора или состояние одного

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

раздела прибора (если прибор имеет деление на несколько разделов) с общим количеством шлейфов не более 8-ми. Количество – 2 шт.

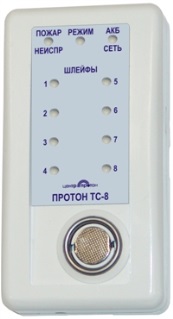

Рисунок 2.1.11 – Протон ТС 4/8

6) Аккумуляторная батарея 12 В/7 А*ч. Количество – 3 шт.

7) Ключ Touch Memory типа Dallas DS1990A класс электронных устройств, имеющих однопроводный протокол обмена информацией, и помещённых в стандартный металлический корпус (обычно имеющий вид «таблетки») (см. рисунок 2.1.12). Количество – 8 шт.

Рисунок 2.1.12 – Touch Memory

8) Извещатель охранный объемный оптико-электронный «Астра-7» предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкани

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

я выходных контактов сигнального реле (см. рисунок 2.1.13). Количество – 20 шт., в том числе 3 резервных.

Рисунок 2.1.13 – Астра 7

9) Астра-С - извещатель охранный поверхностный звуковой разбития стекла (см. рисунок 2.1.14). Количесво – 27 шт., в том числе 4 резервных.

Рисунок 2.1.14 – Астра-С

10) Извещатель охранный оптико-электронный поверхностный «Фотон-Ш» предназначен для обнаружения проникновения в охраняемое пространство помещения через дверные и оконные проемы и формирования тревожного извещения увеличением тока в цепи шлейфа сигнализации (ШС) (см. рисунок 2.1.15). Количество – 7 шт., в том числе 2 резервных.

Рисунок 2.1.15 – Фотон-Ш

11) ИО 102-14 - извещатели предназначены для блокировки дверных и оконных проемов, организации устройств типа “ловушка”, а также блокировки других конструктивных элементов зданий и сооружений на открывание с выдачей сигнала “Тревога” на приемно-контрольный прибор или пульт централизованного наблюдения. Принцип их действия основан на размыкании геркона. ИО102-20, ИО102-14 и ИО102-4 предназначены для поверхностного монтажа, могут использоваться для блокировки деревянных и металлических конструкций. Количество – 7 шт.

12)

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

ИО 102-20, описание извещателя в 11 пункте. Количество – 5 шт.

13) Датчик движения Фотон-9 - извещатель охранный объемный оптико-электронный, дальность 10 м, угол обзора 90°, антисаботажная зона, не реагирует на мелких животных (см. рисунок 2.1.16). Количество – 4 шт., в том числе 1 резервных.

Рисунок 2.1.16 – Фотон 9

14) Устройство беспроводной охранной (тревожной) сигнализации "Астра-Р" (см. рисунок 2.1.17) предназначено для дистанционной беспроводной передачи закодированных идентифицируемых сигналов радиопередающие устройства (РПД) на радиоприемное устройство (РПУ), декодирования принятого сигнала и формирования извещения при идентификации источника сигнала. Количество – 2 шт.

Рисунок 2.1.17 – Астра-Р

3 ПРОГРАММИРОВАНИЕ ПРИЕМНО-КОНТРОЛЬНЫХ ПРИБОРОВ ОПС

Программирование пожарных извещателей (ДИП-34А-01-02, ИПР 513-3АМ) и приемно-контрольных приборов «С2000М»; «С2000-СП1»; «С2000-КДЛ» с подключенными в двухпроводную линию связи (ДПЛС) адресными устройствами требуется присвоить каждому устройству уникальный адрес (группу адресов) в ДПЛС, по умолчанию с завода изготовителя на всех адресных приборах и адресных извещателях идет адрес 127. Настройку адресов адресных устройств можно осуществить либо с помощью пульта, либо с использованием программы Uprog. Настоятельно рекомендуется запрограммировать адреса извещателей и расширителей до их монтажа, так как при программировании адреса требуются манипуляции с их контролируемыми цепями.

Программирование приборов будем производить через компьютер с использованием программы Uprog и Pprog.

3.1 Присвоение адресов к адресным устройствам для пожарной сигнализации.

Перед началом программирования подключаем приборы для присвоения адреса (изменения адреса) «С2000М» и «С2000-КДЛ» соединяем их между собой по линии интерфейса RS485 (линия A и B) и подключаем к источнику питания. Меняем адрес у С2000-КДЛ с адреса 127 на адрес 1, для этого надо перейти к функциям программирования на пульту:

Входим в меню программирования (нажимаем клавишу «PRG»).

Вводим пароль установщика (123456).

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

Выбираем пункт меню «АДРЕСА» клавишами «<», «>» и «ENT», либо для быстрого перехода нажимаем клавишу «3».

Выбираем пункт меню «АДРЕС ПРИБОР» клавишами «<», «>» и «ENT», либо для быстрого перехода нажимаем клавишу «1».

Наберем адрес прибора, адрес которого необходимо нам изменить 127, и нажимаем «ENT».

Наберем новый адрес прибора, адрес 1 и нажимем «ENT».

После того как поменяли адрес «С2000-КДЛ», аналогично меняем адреса приборов «С2000-СП1». Для «С2000-СП1» который будет предназначен для первого этажа и второго этажа, мы выбираем адрес 2, для резервного «С2000-СП1» выбираем адрес 3. Все приборы подключаются по линии интерфейса RS485, параллельно и по одному.

П

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

осле этого, присваиваем адреса к пожарным извещателям (адресным устройствам) ДИП-34А-01-02 и ИПР 513-3АМ. Адреса у извещателей будут присвоены согласно проекту. На первом этаже 19 извещателей, 16 ДИП-34А-01-02 и 3 ИПР 513-3АМ, адреса будут с 1 по 19 включительно. На втором этаже 18 извещателей, 16 ДИП-34А-01-02 и 2 ИПР 513-3АМ, адреса будут с 20 по 37 включительно. Для этого подключаем приборы «С2000М» и «С2000-КДЛ» их между собой по линии интерфейса RS485 (линия A и B), к «С2000-КДЛ» подключаем по одному адресное устройство по двухпроводной линии связи (ДПЛС) и подключаем к источнику питания Рисунок 3.1.1.

Рисунок 3.1.1 – схема подключения адресных устройств

Входим в меню программирования (нажимаем клавишу «PRG»).

Введите пароль установщика.

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

Выбираем пункт меню «АДРЕСА» клавишами «<», «>» и «ENT», либо для быстрого перехода нажмем клавишу «3».

Выбираем пункт меню «АДРЕС АР» клавишами «<», «>» и «ENT», либо для быстрого перехода нажмите клавишу «2».

Выберите пункт меню «ИЗМ. АДРЕСА АР» клавишами «<», «>» и «ENT».

Наберите адрес прибора «С2000-КДЛ», в двухпроводную линию которого включен АР («С2000-КДЛ» адрес – 1), либо выберите значение адреса клавишами «<», «>» и «ENT».

Наберем адрес АР, адрес 127 которого требуется изменить и нажимаем «ENT».

Наберём новый адрес АР, адрес 1 и нажимаем «ENT».

Таким образом, изменяем адресу у 36 оставшихся адресных устройствах.

После того как проделали эти операции, можно приступать к монтажу охранно-пожарной сигнализации. Остальное программируется на месте.

3.2 Программирование приборов в программе UProg и PProg.

После того как выполнен монтаж и подключение охранно-пожарной сигнализации приступаем к программированию приборов: «С2000-КДЛ», «С2000-СП1», «С2000М». Для того чтобы задать параметры конфигурации в «С2000-КДЛ» для пожарных извещателей, нам потребуется компьютер и программа UProg. Подключаем компьютер к «С2000М» согласно (рисунку 3.2.1), вводим пульт «С2000М» в режим программирования:

нажать клавишу пульта «PRG»;

ввести пароль установщика (заводское значение - <123456>) и нажать клавишу «ENT»;

выбрать пункт меню «НАСТРОЙКА» клавишами «<», «>» и «ENT», либо для быстрого перехода нажать клавишу «5»;

выбрать пункт меню «РЕЖИМ ПРОГР» клавишами «<», «>» и «ENT», либо для быстрого перехода нажать клавишу «6»;

на ЖКИ отобразится сообщение «РЕЖИМ ПРОГРАММИР», пульт перейдет в режим удаленного программирования по интерфейсам RS-485 и RS-232 по протоколу «Орион».

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

Рисунок 3.2.1 – Схема подключение компьютера и пульта «С2000М»

Запускаем программу Uprog. Нажимаем: Прибор > Чтение конфигураций из прибора, либо для быстрого перехода нажать клавишу «Ctrl+F3». Выходит окно «поиск приборов», забиваем номер COM-порта который у нас определился при подключении (либо смотрим в «Диспетчере устройств» какой порт определился), нажимаем «Поиск» > «С2000-КДЛ» адрес 1 > «Выбрать». Открывается окно с определившимися пожарными извещателями (Рисунок 3.2.2).

В нижнем левом углу открываем вкладку «Зоны» (рисунок 3.2.3). В пункте «Тип ШС» автоматический определяется параметр «1-Дымовой шлейф», его оставляем для дымового извещателя «ДИП-34А-01-02», для «ИПР 513-3АМ» выбираем параметр «3-Тепловой извещатель» согласно руководству по эксплуатации «С2000-КДЛ». Остальные параметры оставляем заводскими, так как они нас вполне устраивают. После того как мы поменяли настройки надо произвести запись конфигураций в прибор: Прибор > Записать конфигурации в прибор

Рисунок 3.2.2 – Программа Uprog, вкладка «Тип устройства»

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

Рисунок 3.2.3 – Программа Uprog, вкладка «Зоны»

После того как произвели изменение конфигураций в «С2000-КДЛ» надо перезагрузить прибор (отключить питание на 30 сек. и снова включить) для того чтобы новые конфигурации вступили в силу.

Переходим к изменениям конфигураций в «С2000М», переводим пульт в режим программирования:

ввести пароль установщика (заводское значение - <123456>) и нажать клавишу «ENT»;

выбрать пункт меню «НАСТРОЙКА» клавишами «<», «>» и «ENT», либо для быстрого перехода нажать клавишу «5»;

выбрать пункт меню «РЕЖИМ ПРОГР» клавишами «<», «>» и «ENT», либо для быстрого перехода нажать клавишу «6»;

После того как пульт перевели в режим программирования входим в программу PProg. После запуска программы PProg необходимо осуществить поиск подключенного пульта и других приборов системы. Для этого на вкладке «Приборы» в окне «Поиск» нужно выбрать номер COM-порта, к которому подключен пульт, и нажать кнопку «Начать поиск» (рисунок 3.2.4). Программа начнет поиск подключенных приборов, отображая адреса и типы найденных приборов. При обнаружении

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

пульта на пиктограмме отобразится значок состояния пульта. Если навести на этот значок курсор «мыши», отобразится адрес выбранного пульта и номер его версии. Дальнейшие операции чтения и записи конфигурации выполняются с этим пультом. Для создания новой конфигурации нужно выбрать команду «Создать» в меню «Файл», либо нажать кнопку «Создать новую конфигурацию». Далее нужно выбрать версию пульта, для которого будет создаваться конфигурация, и нажать «Принять». В результате создается пустая (заводская) конфигурация, в которую можно вносить добавления и изменения.

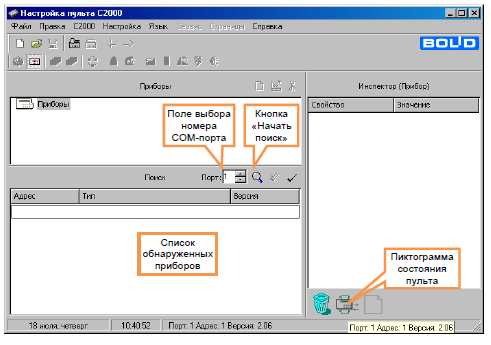

Рисунок 3.2.4 – Программа Pprog «Поиск приборов»

Далее выполняется редактирование конфигурации. Типовая последовательность действий следующая:

1) добавить в базу данных пульта приборы, используемые в системе. Создать разделы, если необходимо – группы разделов, включить в разделы зоны приборов, а разделы – в группы разделов. Задать текстовые описания (названия) и номера зон, названия разделов и групп разделов:

Создание разделов

Создание разделов осуществляется на вкладке «Разделы» программы. Эта вкладка содержит два окна. Верхнее окно «Разделы (зоны)» содержит дерево разделов с включенными в них зонами, нижнее «Приборы (зоны)» - дерево приборов с их зонами (шлейфами сигнализации и контролируемыми

Изм.

Лист

№ докум.

Подпись

Дата

Лист

220200.62.2015.081.00 ПЗ ВКР

выходами). Для добавления нового раздела нажать кнопку «Добавить раздел» (кнопка находится в окне «Разделы (шлейфы)»). Количество разделов не должно превышать 511, мы создаем 37 разделов. В окне инспектора в графе «Номер» нужно ввести уникальный номер раздела (от 1 до 4 цифр). В графе «Описание» можно ввести текстовое название раздела.

Добавление зон в разделы осуществляется перетаскиванием их мышью из дерева приборов «Приборы (зоны)» «С2000-КДЛ» в соответствующий раздел дерева разделов «Разделы (зоны)» (рисунок 3.2.5). Программа позволяет перетаскивать мышью как одну зону, так и группу. Для группового выделения используется левая клавиша манипулятора «мышь» совместно с клавишами «Shift» или «Ctrl» клавиатуры компьютера. Клавиша «Shift» используется для выделения диапазона шлейфов сигнализации, «Ctrl» – для выборочного выделения шлейфов. При «перетаскивании» на раздел прибора в раздел будут добавлены все зоны этого прибора. Здесь же зонам могут быть назначены следующие параметры: тип, номер и текстовое описание. Для этого нужно выбрать зону в дереве «Приборы (зоны)» и задать необходимые параметры в окне инспектора. В графе «Описание» задается текстовая строка с названием зоны. Пульт хранит и отображает на ЖКИ не более 16 символов названия зоны. В графе «Зона Contact ID» задается номер зоны, используемый при передаче сообщений через приборы «С2000-ИТ», «УО-4С и радиопередатчики «RS-202TD» и «ATS100», мы не используем этот раздел. В графе «Тип шлейфа» выбирается тип зоны. В нашем случае тип зоны менять не нужно.
