Расчет температурного поля в многослойной конструкции

Определим температуры на границах слоёв многослойной конструкции наружной стены, тепловой поток и глубина промерзания при следующих данных:

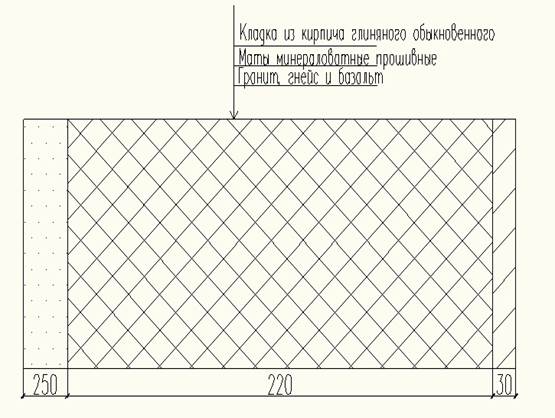

Рисунок 2.1 – Наружная стена здания

- Кладка из кирпича глиняного обыкновенного(Д)

λ ₁ = 0,81 Вт/(м ∙°С); S₁ = 10,12 Вт/(м² ∙°С);

- Маты минераловатные прошивные (А)

λ ₂ = 0,07 Вт/(м ∙°С); S₂ = 0,73Вт/(м² ∙°С);

- Гранит, гнейс и базальт (В)

λ ₃ = 1,28Вт/(м ∙°С); S₃ = 9,91 Вт/(м² ∙°С);

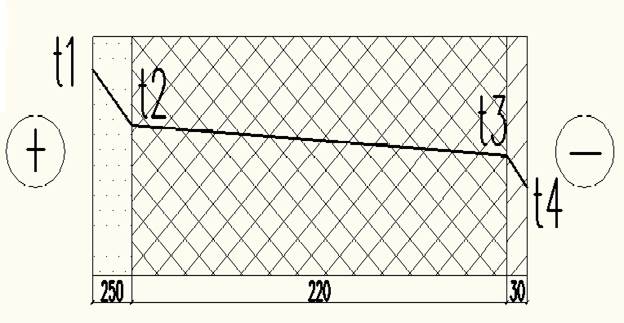

Рисунок 2.2 – Изменение температуры в наружной стене

Определяем термическое сопротивление каждого слоя материала:

Для определения тепловой инерции стены находим термическое сопротивление отдельных слоев конструкции по формуле:

,

где δ – толщина рассматриваемого слоя, м;

λ – коэффициент теплопроводности данного слоя, Вт/(м∙°С).

Вычислим термическое сопротивление отдельных слоев:

- Кладка из кирпича глиняного обыкновенного

(м² ∙ ºС)/Вт;

- Маты минераловатные прошивные

(м² ∙ ºС)/Вт;

- Гранит, гнейс и базальт

(м² ∙ ºС)/Вт;

=0,31+3,14+0,023=3,473 (м² ∙ ºС)/Вт.

Определим тепловой поток через трехслойную конструкцию при разности температур двух сред:

Вт/м²,

где t_в - температура внутреннего воздуха, °С;

t_н - температура наружного воздуха, °С.

Определяем температуры на границах слоев конструкции по формуле:

,

где t_x - температура в любой точке конструкции, °С;

R_x - часть термического сопротивления, находящегося между плоскостями c температурами t₁ и t_x, (м² ∙ ºС)/Вт.

ºС;

ºС;

ºС;

ºС;

Граница промерзания находится в слое «маты минераловатные прошивные».

Определяем глубину промерзания в теплоизоляционном слое и составляем пропорцию:

;

Отсюда х=0,06 м;

Общая глубина промерзания в этом случае составит:

δ_пр = х+0,03=0,09м.

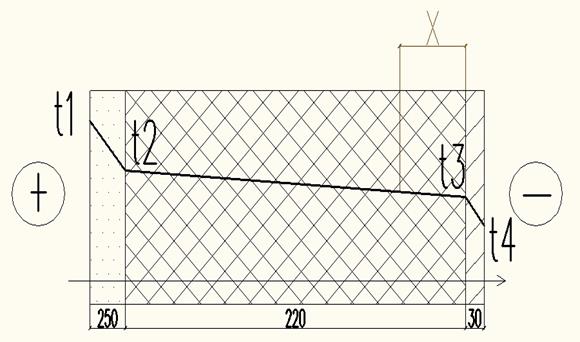

Рисунок 2.2 – Глубина промерзания в теплоизоляционном слое

Рассмотрим данную задачу в случае, когда температура наружного и внутреннего воздуха поменяны друг с другом.

Рисунок 2.3 - Изменение температуры в наружной стене

Значение термического сопротивления всей конструкции и теплового потока в этом случае останется прежним:

=0,31+3,14+0,023=3,473 (м² ∙ ºС)/Вт.

Вт/м².

Определяем температуры на границах слоев конструкции по формуле:

,

где t_x - температура в любой точке конструкции, °С;

R_x - часть термического сопротивления, находящегося между плоскостями c температурами t₁ и t_x, (м² ∙ ºС)/Вт.

ºС;

ºС;

ºС;

ºС;

Граница промерзания находится в слое «маты минераловатные прошивные».

Определяем глубину промерзания в теплоизоляционном слое и составляем пропорцию:

;

Отсюда х=0,08 м

Общая глубина промерзания в этом случае составит:

δ_пр =0,3+х =0,38 м.

Рисунок 2.4 – Глубина промерзания в теплоизоляционном слое

Вывод: Глубина промерзания, в первом случае составляет 90 мм, во втором случае 380 мм. Экономически целесообразнее делать теплоизоляция как представлено в первом случае, при этом точка росы переносится в теплоизоляционный слой и стена незначительно промерзает в отличие от теплоизоляция, которая представлена во втором случае. При наружной теплоизоляции ограждающая конструкция аккумулирует тепло, потери тепла минимальны.
