Значения коэффициента R

Значения коэффициента q

Угловая высота середины светопроема над рабочей поверхностью, град	Значение коэффициента q
в зоне с устойчивым снежным покровом	на остальной территории
	0,71	0,46
	0,74	0,52
	0,77	0,58
	0,80	0,64
	0,84	0,69
	0,86	0,75
	0,90	0,80
	0,92	0,86
	0,95	0,91
	0,98	0,96
	1,00	1,00
	1,04	1,04
	1,08	1,08
	1,12	1,12
	1,16	1,16
	1,18	1,18
	1,21	1,21
	1,23	1,23
	1,25	1,25
	1,27	1,27
	1,28	1,28
	1,28	1,28
	1,29	1,29

Примечание. При промежуточных значениях угловой высоты значения коэффициента q находятся линейной интерполяцией.

Таблица 18

Отделочный материал фасада противостоящего здания	Индекс противостоящего здания в плане	Индекс противостоящего здания в разрезе	Схема расположения противостоящего здания
0,1	0,5		1,5				5 и более
Кирпич или бетон	1,5 10 и более	0,14 0,14 0,14 0,14 0,14	0,25 0,23 0,21 0,2 0,18	0,26 0,25 0,23 0,22 0,2	0,23 0,22 0,2 0,2 0,18	0,2 0,19 0,18 0,17 0,16	0,15 0,14 0,12 0,12 0,11	0,11 0,1 0,08 0,08 0,08	0,06 0,05 0,04 0,04 0,04
Блоки облицовочные керамические	1,5 10 и более	0,16 0,16 0,16 0,16 0,16	0,3 0,26 0,24 0,23 0,21	0,3 0,28 0,26 0,25 0,23	0,26 0,25 0,24 0,23 0,21	0,23 0,22 0,2 0,2 0,18	0,17 0,16 0,14 0,13 0,12	0,13 0,12 0,1 0,09 0,09	0,07 0,06 0,05 0,05 0,04
Краска фасадная цветная на бетоне светлая атмосферостойкая	1,5 10 и более	0,2 0,2 0,2 0,2 0,2	0,36 0,33 0,3 0,29 0,26	0,37 0,35 0,33 0,32 0,29	0,33 0,32 0,3 0,29 0,26	0,29 0,28 0,25 0,24 0,23	0,21 0,2 0,18 0,17 0,16	0,16 0,15 0,12 0,12 0,11	0,08 0,07 0,06 0,06 0,05
Краска фасадная на бетоне белая атмосферостойкая	1,5 10 и более	0,25 0,25 0,25 0,25 0,25	0,45 0,42 0,38 0,37 0,33	0,46 0,44 0,41 0,4 0,36	0,4 0,4 0,37 0,36 0,32	0,37 0,35 0,32 0,31 0,28	0,27 0,24 0,22 0,21 0,19	0,2 0,19 0,15 0,15 0,14	0,1 0,09 0,08 0,08 0,07

l _ц,Н – длина и высота противостоящего здания, м;

l – расстояние расчетной точки А в рассматриваемом помещении от внешней поверхности наружной стены, м;

Р – удаление противостоящего здания, м; a, h₁ – ширина окна в плане и высота верхней грани окна над полом, м.

Примечание. При расположении противостоящего здания торцом значения коэффициента R умножаются на 1,5.

Рис.2. График I для подсчета n₁ и n₂

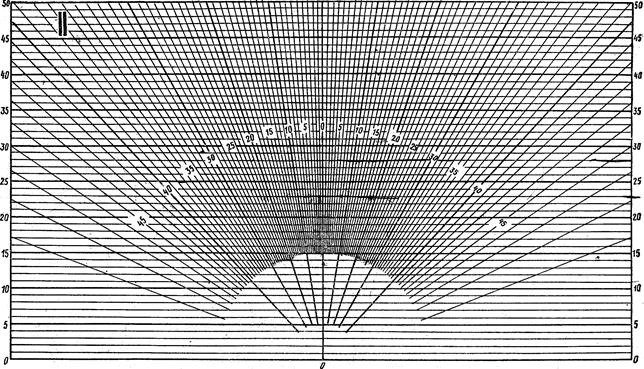

Рис.3. График II А.М. Данилюка для подсчета n₂ и n'₂

Рис. 4. График III для подсчета n₃

Задание 4

Проверка

Геометрический коэффициент естественной освещенности определяется с помощью графиков I, II и III (рис. 2, 3 и 4).

Геометрический коэффициент естественной освещенности, учитывающий прямой свет неба, в какой-либо точке помещения при боковом освещении определяется по формуле:

(13)

где: n₁ — количество лучей по графику I, проходящих от неба через световые проемы в расчетную точку на поперечном разрезе помещения (рис. 5);

n₂ — количество лучей по графику II, проходящих от неба через световые проемы в расчетную точку на плане помещения (рис. 6).

Геометрический коэффициент естественной освещенности, учитывающий свет, отраженный от противостоящего здания e_зд при боковом освещении определяется по формуле:

(14)

где: n'₁ — количество лучей по графику I, проходящих от противостоящего здания через световой проем в расчетную точку на поперечном разрезе помещения (рис. 7);

n'₂ — количество лучей по графику II, проходящих от противостоящего здания через световой проем в расчетную точку на плане помещения (рис. 6).

Подсчет количества лучей по графикам I и II производится в следующем порядке:

а) график I накладывается на чертеж поперечного разреза помещения, центр графика О совмещается с расчетной точкой А, а нижняя линия графика — со следом рабочей поверхности (рис. 5);

б) подсчитывается количество лучей n₁, проходящих через световые проемы;

в) отмечается номер полуокружности на графике I, которая проходит через точку C₁ — середину светового проема (рис. 5);

г) график II накладывается на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру полуокружности по графику I, проходили через точку С (рис. 6);

д) подсчитывается количество лучей n₂ по графику II, проходящих через световые проемы;

е) определяется геометрический коэффициент естественной освещенности по формуле (13).

Подсчет лучей, отраженных от противостоящего здания n'₁ и n'₂, не проходящих через световой проем, производится по графикам I и II аналогично (рис. 7).

Рис. 5. Определение количества лучей n₁, проходящих через

световые проемы в стене при боковом освещении, по графику I

Рис. 6. Определение количества лучей n₂ и , проходящих через
