Номера кадров

Модальность.

Последовательность слов в кадре УП.

1. Номер кадра – N.

2. Условия перемещения – G.

3. Информация о перемещении – X, Y, Z и т. п.

4. Подача – F.

5. Частота вращения шпинделя – S.

6. Инструмент – T.

7. Номер режущей кромки инструмента – D.

8. Вспомогательные функции – M.

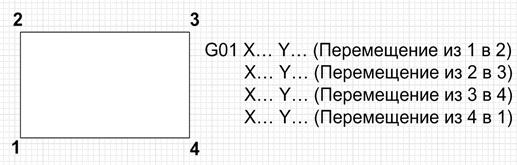

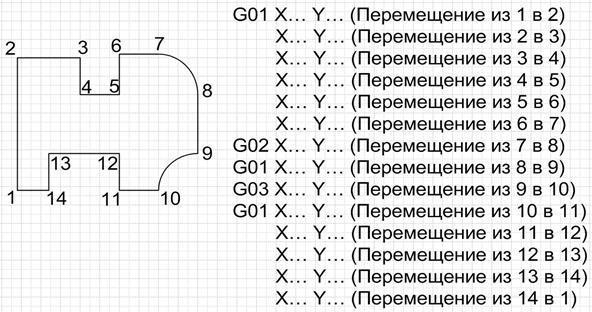

Некоторые команды модальны – это означает, что они действуют на протяжении нескольких кадров, т. е. пока значение команды не изменится или пока команда не будет выключена, она будет активной.

Немодальные команды действуют только в пределах кадра, выполняются только в течение отработки кадра,которому они принадлежат.

Номера кадров записываются в виде N10, N20 и т. д., т. е. с шагом 10 для возможности вписывания дополнительных промежуточных кадров.

В современных системах ЧПУ нумерация кадров не является обязательной, но при использовании ветвлений, подпрограмм, переходов по программе они могут служить метками.
