Гидромеханический расчет

Цель гидравлического расчета: определяется сопротивление установки движению теплоносителей.

Из предыдущих разделов расчета имеем:

1. Фактические скорости движения греющего теплоносителя и нагреваемого теплоносителя в каналах теплообменника:

5.1

критерий Рейнольдса:

5.2

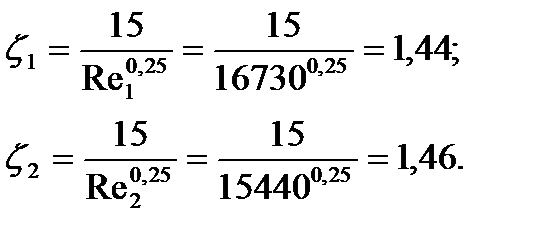

2. Коэффициенты общего гидравлического сопротивления единицы относительной длины канала:

5.3

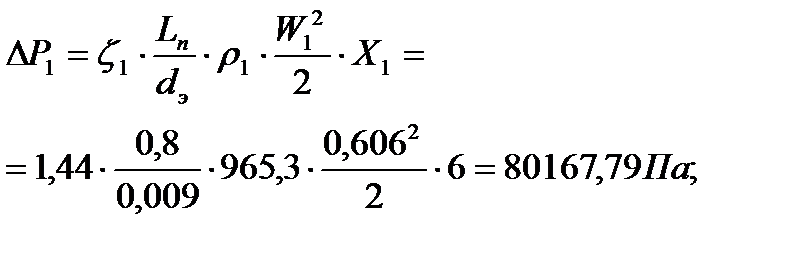

3. Гидравлическое сопротивление пакетов пластин:

5.4

5.5

где ζ - коэффициент общего гидравлического сопротивления;

d – эквивалентный диаметр, d=0,009 м;

ρ – плотность рабочей среды;
ω – скорость рабочей среды в межпластинном канале;

Х – число пакетов;

L _п – Приведенная длина канала, L _п =0,8 м.

4. Проверим скорости движения теплоносителей в штуцерах:

5.6

5.7

где диаметр условного прохода углового отверстия (по заданию),

, - объемные расходы греющего и нагреваемого теплоносителей (из теплового расчета)

Т.к. скорости теплоносителей в штуцерах меньше предельных (1,32<2,5м/с; 1,04<2,5м/с), то местное сопротивление штуцеров учтено при расчете коэффициентов и .

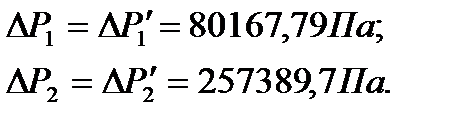

5. Общее гидравлическое сопротивление теплообменника:

для греющего теплоносителя:

Сопоставим заданные максимальное допустимые гидравлические сопротивления с расчетными:

для греющего теплоносителя:

для нагреваемого теплоносителя:

Гидравлические сопротивления находятся в пределах располагаемых значений, следовательно, расчет выполнен, верно.
