ВЫБОР СХЕМ ПОДСТАНЦИЙ И ЭЛЕКТРИЧЕСКИХ АППАРАТОВ

Режим работы «с аварийно отключенным участком» для участка с активной нагрузкой

Режим работы «с аварийно отключенным участком» для участка со смешанной нагрузкой

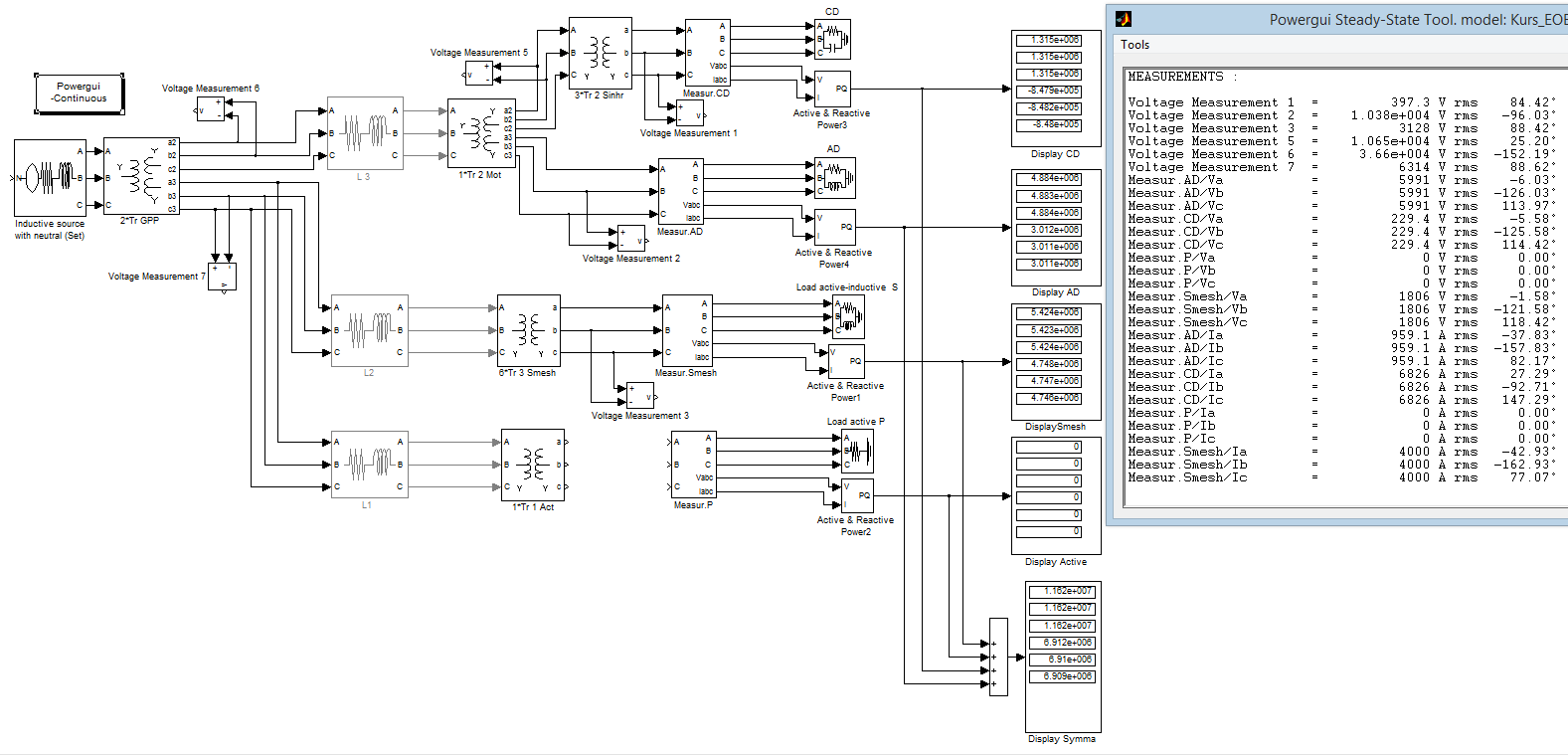

Рисунок 15 – Виртуальная модель «Matlab» участка схемы электроснабжения собственных нужд промышленного предприятия (АЭС).

Трансформаторные подстанции – 4 шт.:

· подстанция ГПП включает в себя:

- 2 рабочих понижающих трёхобмоточных трансформатора (ТДТН-40 000/110);

- 2 резервных понижающих трёхобмоточных трансформатора (ТДТН-40 000/110);

- открытое распределительное устройство ОРУ-110 кВ (РУВН);

- открытое распределительное устройство ОРУ-35 кВ (РУCН);

- комплектное распределительное устройство КРУ-10 кВ (КРУ AD);

· подстанция моторной нагрузки (ПМН) включает в себя:

- 1 силовой трёхобмоточный трансформатор (ТРНДС-25 000/35);

- открытое распределительное устройство ОРУ-10 кВ (РУМН);

· подстанция синхронной нагрузки (ПСН):

- 3 силовых двухобмоточных трансформатора (ТМ-2 500/10);

- комплектное распределительное устройство КРУ-0,4 кВ (КРУ CD).

· подстанция смешанной нагрузки (ПСМН):

- 6 силовых двухобмоточных трансформатора (ТМ-4 000/10);

- комплектное распределительное устройство КРУ-3,15 кВ (КРУ S).

· подстанция активной нагрузки (ПАН):

- 3 силовых двухобмоточных трансформатора (ТРНДС-32 000/10);

- комплектное распределительное устройство КРУ-10 кВ (КРУ P).

Выходы рабочих и резервных трансформаторов ГПП объединяются по одноимённым напряжениям питания, резервирую друг друга. Линии 38,5 кВ объединяются присоединением к ОРУ-35 кВ (РУСН), реализованное по схеме 3/2. От РУСН питается ПМН. Линии 6,6 кВ объединяются присоединением к ОРУ-6 кВ (РУНН), реализованное по схеме 3/2.

От РУНН питается РУСиАН напряжением 6,6 кВ, реализованное в виде нерезервированной сборной шины. От РУСиАН, в свою очередь, питается ПСМН и ПАН. От ПСМН через КРУ-0,4 кВ (КРУ CD) питается потребитель смешанной нагрузки. От ПАН через КРУ-10 кВ (КРУ P) питается потребитель активной нагрузки.

От обмотки СН моторного трансформатора ПМН напряжением 10,5 кВ питается КРУ-10 кВ (КРУ AD). От обмотки НН моторного трансформатора ПМН напряжением 10,5 кВ питается РУМН, реализованное в виде нерезервированной сборной шины. РУМН, в свою очередь питает три двухобмоточных трансформатора ПСН. От ПСН питается КРУ-0,4 кВ (КРУ CD), а от него потребитель синхронной нагрузки.
