Инструмент для отбора керна

Долота специального назначения

Из долот этой группы наиболее распространены пикообразные долота – пикобуры. Эти долота имеют заостренную под углом под углом 90 градусов лопасть, по форме напоминающую пику. Вооружение твердосплавные пластины и штыри.

По назначению выпускают пикобуры двух типов:

- ПР для проработки (расширения) ствола пробуренной скважины;

- ПЦ для разбуривания цементного стакана, моста и металлических деталей в обсадной колонне после ее цементирования.

Во избежание повреждения обсадной колонны боковые грани лопасти у долот ПЦ не армируются твердым сплавом.

Для отбора керна используется специальный породоразрушающий инструмент – бурильные головки (ГОСТ 21210) и керноприемные устройства (ГОСТ 21949).

Бурголовка (рис. 3.7.), разрушая породу по периферии забоя, оставляет в центре скважины колонку породы (керн), поступающую при углублении скважины в керноприемное устройство, состоящее из корпуса и керноприемной трубы (керноприемника).

Корпус керноприемного устройства служит для соединения бурильной головки с бурильной колонной, размещения керноприемника и защиты его от механических повреждений, а также для пропуска бурового раствора к промывочным каналам бурголовки.

Керноприемник предназначен для приема керна, сохранения его во время бурения от механических повреждений и гидроэрозионного воздействия бурового раствора и сохранения при подъеме на поверхность. Для выполнения этих функций в нижней части керноприеника устанавливают кернорватели и кернодержатели, а вверху клапан, пропускающий через себя вытесняемый из керноприемника буровой раствор при заполнении его керном.

Рис. 3.7. Схема устройства бурголовки с керноприемником

По способу установки керноприемника в корпусе ГОСТ 21949 «Устройства керноприемные» предусматривает изготовление керноприемных устройств как с несъемными, так и со съемными керноприемниками.

При бурении с несъемными керноприемниками для подъема на поверхность заполненного керном керноприемника необходимо поднимать всю бурильную колонну.

При бурении со съемным керноприемником бурильная колонна не поднимается, Внутрь колонны на канате спускается специальный ловитель, с помощью которого из керноприемного устройства извлекают керноприемник и поднимают его на поверхность. При помощи этого же ловителя порожний керноприемник спускают и устанавливают в корпусе.

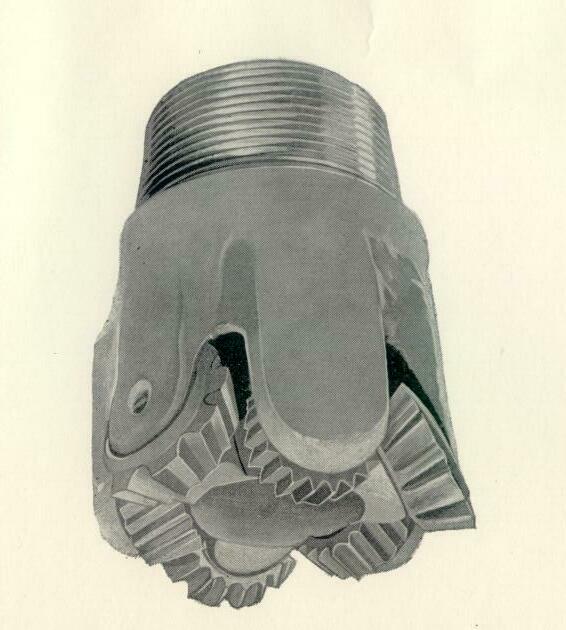

Рис. 3.8. Шарошечная бурголовка

В настоящее время разработан целый ряд керноприемных устройств с несъемными керноприемниками «Недра», «Кембрий», «Силур» предназначенных для различных условий отбора керна и имеющих аналогичную конструкцию.

Для керноприемных устройств изготовляют шарошечные (рис. 3.8.), алмазные (рис. 3.9.), лопастные и ИСМ бурголовки, предназначенные для бурения в породах различной твердости и абразивности.

ГОСТ 21210 предусмотрено выпускать шарошечные и лопастные бурильные головки диаметрами от 76,0 до 349,2 мм.

Рис. 3.9. Алмазная бурголовка

Пример условного обозначения бурголовки для керноприемных устройств без съемного керноприемника (К) с наружным диаметром Дн = 212,7, внутренним диаметром Дв = 80 мм для бурения мягких пород:

К 212,7 / 80 М ГОСТ 21210-75.

Пример условного обозначения бурголовки для керноприемных устройств со съемным керноприемником (КС) с наружным диаметром Дн = 187,3, внутренним диаметром Дв = 40 мм для бурения абразивных пород средней твердости:

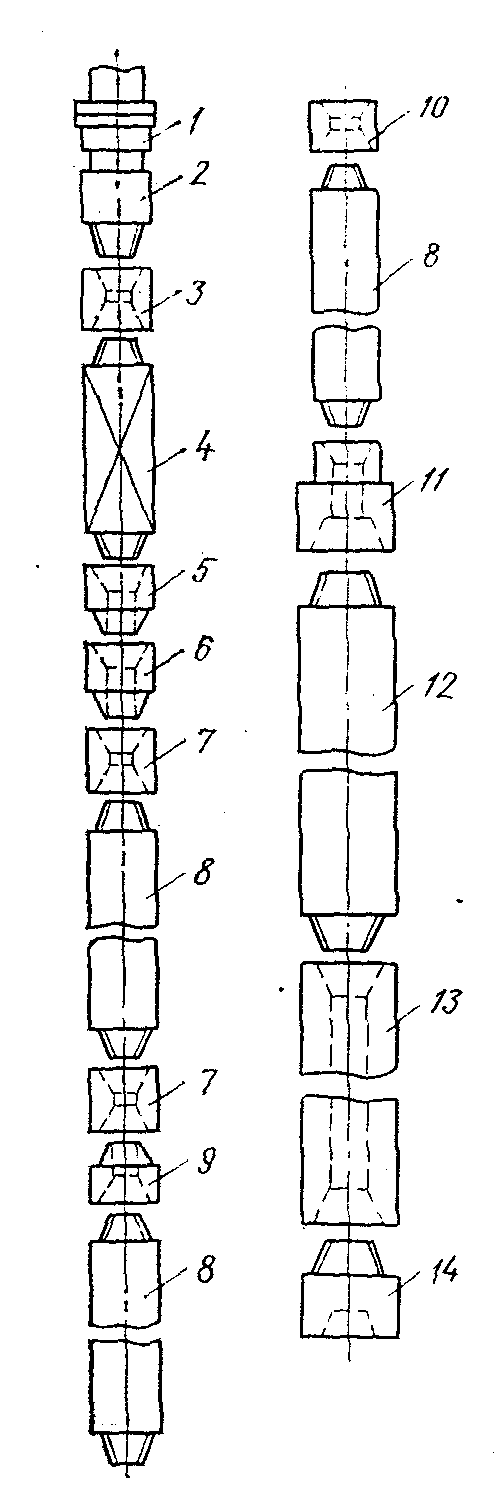

Рис.3.10. Состав бурильной колонны

КС 187,3 / 40 СЗ ГОСТ 21210.

3.2. Бурильная колонна
