Оборудование для приготовления и очистки буровых растворов

Приготовление, утяжеление и обработка буровых растворов, а также их очистка от выбуренной породы — важный процесс при бурении скважины. От качества бурового раствора в значительной мере зависит успех проводки скважины.

Приготовление буровых растворов может осуществляться в механических мешалках и гидравлических смесителях.

В настоящее время в отечественной практике для приготовления буровых растворов широко применяются порошкообразные материалы. Для приготовления буровых растворов из этих материалов используют следующее оборудование: блок приготовления раствора (БПР), выносной гидроэжекторный смеситель, гидравлический диспергатор, емкости ЦС, механические и гидравлические перемешиватели, поршневой насос.

При обработке глинистых растворов химическими реагентами, особенно содержащими щелочи и кислоты, рабочие должны работать в резиновых перчатках, очках, фартуках и сапогах, чтобы брызги щелочи и кислоты не повредили лицо, руки и одежду.

В механических глиномешалках можно приготовить растворы из сырых глин, глинобрикетов и глинопорошков.

Более эффективны, чем глиномешалки, фрезерно-струйные мельницы ФСМ-3 и ФСМ-7.

Фрезерно-струйная мельница может быть использована не только для приготовления растворов, но и для утяжеления бурового раствора, а также для добавки в него глины и глино-порошка. В этом случае в ФСМ вместо воды подается буровой раствор. Техническая характеристика ФСМ приведена ниже.

Очистка промывочной жидкости от обломков выбуренной породы (шлама). Буровой раствор, выходящий на поверхность из скважины, может быть вновь использован, но для этого он должен быть очищен от обломков выбуренной породы (шлама).

Поступающие в буровой раствор частицы выбуренной породы оказывают вредное влияние на его основные технологические свойства. Кроме того, наличие в растворе абразивных частиц существенно снижает показатели работы долот, гидравлических забойных двигателей, буровых насосов и другого оборудования. В связи с этим очистке буровых растворов должно уделяться особое внимание.

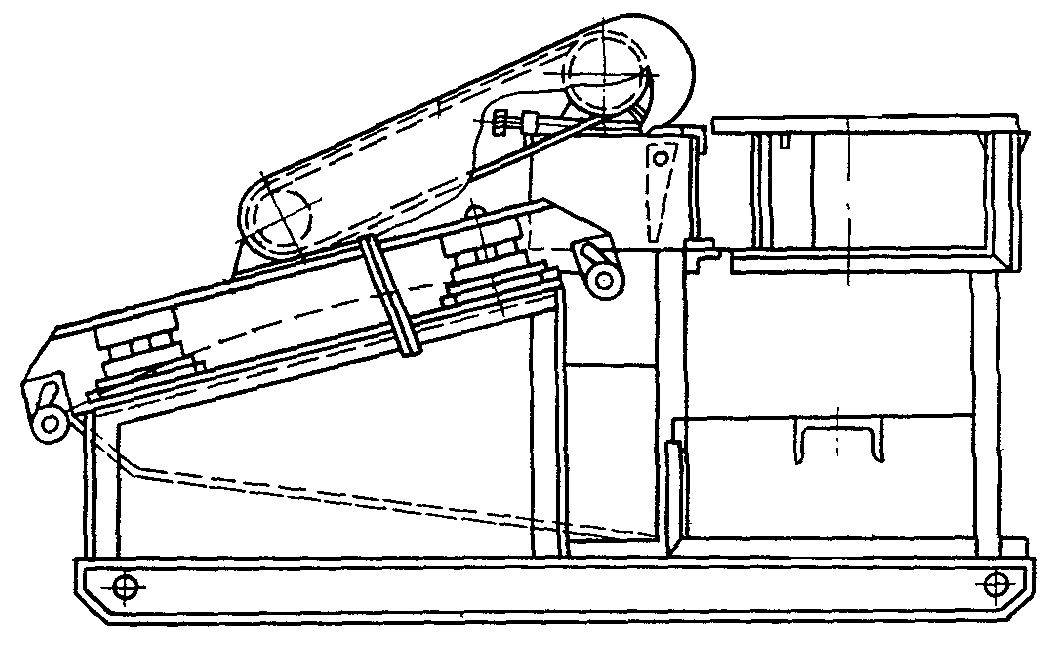

Рис. 6.16. Схема вибросита

Для очистки бурового раствора от шлама используется комплекс различных механических устройств: вибрационные сита (рис. 6.16.), гидроциклонные шламоотделители (рис. 6.17.), сепараторы, центрифуги. В составе циркуляционной системы все эти механические устройства должны устанавливаться в строгой последовательности. При этом схема прохождения бурового раствора должна соответствовать следующей технологической цепочке: скважина — газовый сепаратор — блок грубой очистки от шлама (вибросита) дегазатор — блок тонкой очистки от шлама (песко- и илоотделители, сепаратор) — блок регулирования содержания и состава твердой фазы (центрифуга, гидроциклонный глиноотделитель) — буровые насосы — скважина.

Рис. 6.17. Схема гидроциклонного илоотделителя

При отсутствии газа в буровом растворе исключают ступени дегазации; при использовании неутяжеленного раствора, как правило, не применяют сепараторы, глиноотделители и центрифуги; при очистке утяжеленного бурового раствора обычно исключают гидроциклонные шламоотделители (песко- и илоотделители). Таким образом, выбор оборудования и технологии очистки бурового раствора от шлама должен основываться на конкретных условиях бурения.

Для очистки буровых растворов, как обязательная, принята трехступенчатая система.

Технология очистки не утяжеленного бурового раствора по этой системе представляет собой ряд последовательных операций, включающих грубую очистку на вибросите и тонкую очистку — пескоотделение и илоотделение — на гидроциклонах шламоотделителях. Буровой раствор после выхода из скважины подвергается на первой ступени грубой очистке на вибросите и собирается в емкости. Из емкости центробежным насосом раствор подается в батарею гидроциклонов пескоотделителя, где из раствора удаляются частицы песка. Очищенный от песка раствор поступает через верхний слив в емкость, а песок сбрасывается в шламовый амбар. Из емкости центробежным насосом раствор подается для окончательной очистки в батарею гидроциклонов илоотделителя. После отделения частиц ила очищенный раствор направляется в приемную емкость бурового насоса, а ил сбрасывается в шламовый амбар.

Дегазация промывочных жидкостей. Газирование бурового раствора препятствует ведению нормального процесса бурения. Во-первых, вследствие снижения эффективной гидравлической мощности уменьшается механическая скорость проходки, во-вторых, возникают осыпи и проявления пластовой жидкости и газа в результате снижения эффективной плотности бурового раствора, т. е. гидравлического давления на пласты, в-третьих, возникает опасность взрыва или отравления ядовитыми пластовыми газами (например сероводородом). Пузырьки газа препятствуют удалению шлама из раствора, поэтому оборудование для очистки от шлама работает неэффективно.

Газ в буровом растворе может находиться в свободном, жидком и растворенном состояниях. Свободный газ легко удаляется из бурового раствора в поверхностной циркуляционной системе путем перемешивания в желобах, на виброситах, в емкостях. При устойчивом газировании свободный газ из бурового раствора удаляют с помощью газового сепаратора.

Очищенный от свободного газа буровой раствор обычно поступает на вибросито. Однако при наличии в буровом растворе жидкости токсичного газа, например сероводорода, поток из сепаратора по закрытому трубопроводу сразу подается на дегазатор для очистки от газа. Только после окончательной дегазации буровой раствор очищают от шлама. Наибольшее распространение в отечественной практике получили вакуумные дегазаторы. Они представляют собой двухкамерную герметичную емкость, вакуум в которой создается насосом. Камеры включаются в работу поочередно при помощи золотникового устройства. Производительность дегазатора при использовании глинистого раствора достигает 45 л/с; остаточное газосодержание в буровом растворе после обработки не превышает 2%.

Регенерация утяжелителей. Утяжелители - дорогие и дефицитные материалы, поэтому их экономное и повторное использование - весьма важная задача работников бурения.

Существуют следующие способы повторного использования утяжеленного раствора.

1. При близком расположении бурящихся скважин утяжеленный раствор перекачивают из одной буровой в другую по трубопроводу.

2. При отсутствии трубопровода утяжеленный раствор из буровой в буровую перевозится в автоцистернах.

3. Утяжелитель извлекают из раствора при помощи специальных устройств. Регенерацию утяжелителей из отработанных растворов производят осаждением в желобах, в гидроциклонных установках или в специальных регенерационных установках.

7. НАПРАВЛЕННОЕ БУРЕНИЕ СКВАЖИН

При бурении все скважины по различным причинам в той или иной мере отклоняются от первоначально заданного направления. Этот процесс называется искривлением. Непреднамеренное искривление называется естественным, а искривление скважин с помощью различных технологических и технических приемов - искусственным.

Вообще искривление скважин сопровождается осложнениями, к числу которых относятся более интенсивный износ бурильных труб, повышенный расход мощности, затруднения при производстве спуско-подъемных операций, обрушение стенок скважины и др. Однако в ряде случаев искривление скважин позволяет значительно снизить затраты средств и времени при разработке месторождений нефти и газа. Таким образом, если искривление скважины нежелательно, то его стремятся предупредить, а если оно необходимо, то его развивают. Этот процесс называется направленным бурением, которое может быть определено как бурение скважин с использованием закономерностей естественного искривления и с помощью технологических приемов и технических средств для вывода скважины в заданную точку. При этом искривление скважин обязательно подвергается контролю и управлению.

Рис. 7.1. Элементы пространственного расположения скважины

В процессе бурения направленной скважины необходимо знать положение каждой ее точки в пространстве. Для этого определяются координаты ее устья и параметры трассы, к которым относятся зенитный угол Q, азимут скважины a (рис. 7.1) и ее длина L.

Зенитный угол - это угол между осью скважины или касательной к ней и вертикалью. Азимут - это угол между направлением на север и горизонтальной проекцией касательной к оси скважины, измеренный по часовой стрелке. Длина скважины - это расстояние между устьем и забоем по оси.

Проекция оси скважины на вертикальную плоскость называется профилем, а на горизонтальную - планом.

Вертикальная плоскость, проходящая через ось скважины, или касательную к ней, называется апсидальной.

При выполаживании скважины происходит увеличение зенитного угла (бурение с подъемом угла), а при выкручивании - уменьшение (бурение с падением угла). При искривлении скважины влево азимут ее уменьшается, а вправо - увеличивается.

Темп отклонения скважины от ее начального направления характеризуется интенсивностью искривления i, которая может быть определена как для зенитного i_Q, так и азимутального i_a искривления

i_Q = (Q_к - Q_н)/L,

i_a = (a_к - a_н)/L,

где Q_н и a_н - соответственно начальные зенитный и азимутальный углы на определенном интервале скважины, град; Q_к и a_к - то же для конечных углов интервала, град; L - длина интервала скважины, м.

Если скважина искривляется с постоянной интенсивностью и только в апсидальной плоскости, то ее ось представляет собой дугу окружности радиусом R, величина которого может быть определена по формуле

R = 57,3/i

Рис. 7.2. Угол пространственного искривления скважины

Следует отметить, что интенсивность азимутального искривления существенно зависит от зенитного угла скважины и при малых зенитных углах может достигать весьма значительных величин, а это не дает полного представления о положении скважины. Для оценки общего искривления служит угол пространственного искривления j, показанный на рис. 7.2. В случае, если бы скважина, имеющая в точке А зенитный угол Q_н и азимут a_н, не искривлялась, то забой ее оказался бы в точке В, но за счет искривления фактически забой оказался в точке С, зенитный угол стал равным Q_к, а азимут a_к. Угол ВАС и является углом пространственного искривления. Величина его аналитически определяется по формуле

j = arccos [cos Q_н ^. cos Q_к + sin Q_н^. sin Q_к ^. cos(a_к - a_н)]
