Построение автомата Мили по ГСА

Задание

Построение автомата Мура по ГСА

Задание

1) По заданной ЛСА построить ГСА.

2) Построить граф автомата Мура по ГСА.

Y₀↓¹Y₁Y₂X₁↑¹↓² Y₃↓⁶Y₆X₂↑³Y₅↓⁷Y₄X₄↑²ω↑⁵↓³X₃↑⁶ ω ↑⁷↓⁵Y_к

0

1

0

0

1

1

0

1

Рис.3 Графическая схема алгоритма

x₄

x3 x4

x₂ x₁

Рис. 4 Граф автомата Мура

1. из а₁ в а₂ (безусловный переход);

2. из а₂ в а₃ через х₁(путь 2-го типа);

3. из а₃ в а₄ (безусловный переход);

4. из а₄ в а₅ через х₂;

5. из а₄ в а₆ через х₂ и х₃;

6. из а₅ в а₆ (безусловный переход);

7. из а₆ в а₁ через х₄;

8. из а₆ в а₃ через х₄;

9. из а4 в а4 через ;

10. из а₂ в а₂ через

1) По матричной схеме алгоритма построить ГСА.

2) По ГСА записать ЛСА.

3) По ГСА построить автомат Мили.

	Y1	Y2	Y3	Y4	Y5	Y6	Y7	Y8	Y9	Yк
Y0	1	Р1
Y1			2	Р2
Y2
Y3
Y4
Y5					3	Р3
Y6
Y7
Y8				4					Р4
Y9

Y₀→ Y1˅ p1Y2 Y₅→ Y5˅ p3Y6

Y₁→ Y3˅ p2Y4 Y₆→Y₇

Y₂→Y₅ Y₇→Y₈

Y₃→Y₅ Y₈→ Y4˅ p4Y9

Y₄→Y₆ Y₉→Y_k

а₁

а₂

а₄ а₃

а₅

0 а₆

1 а₇

а₈

а₉

а₁

Рис. 5 Графическая схема алгоритма

2) По ГСА записать ЛСА.

Y₀P₁↑¹Y₂↓³ω↓⁴Y₅P₃↑⁴Y₆ω↑⁷↓⁷Y₇ω↑⁸↓⁸Y₈P₄↑⁵Y₉↑⁶↓²Y₃ω↑³↓¹Y₁P₂↑²↓⁵Y₄↓⁶Y_k

3) По ГСА построить автомат Мили.

Y₉

Y₁

P₄

Y₈ P₁

P₂

Y₃

Y₇ 1

Y₂

Y₆ Y₄

Y₅

Y₄

1 P₃

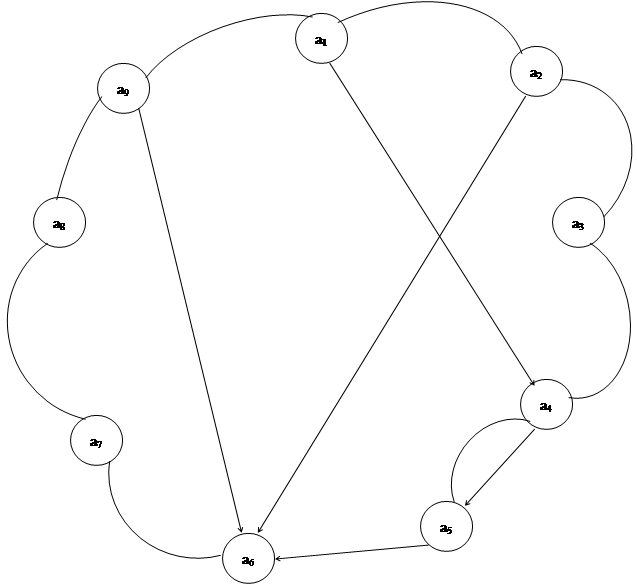

Рис. 6 Автомат Мили
