Рис. 10.3. Осцилограми струму живлення, струму та напруги на навантаженні (без двигуна).
Змн.
Арк.
№ докум.
Підпис
Дата
Арк.
ЕТФ. 6.050702. КП. 15
Рис. 10.4. Осцилограми струму та зворотної напруги на тиристорі VS1
(без двигуна).
Змн.
Арк.
№ докум.
Підпис
Дата
Арк.
ЕТФ. 6.050702. КП. 15
Рис. 10.5. Осцилограми струму живлення, струму та напруги на навантаженні (з двигуном).

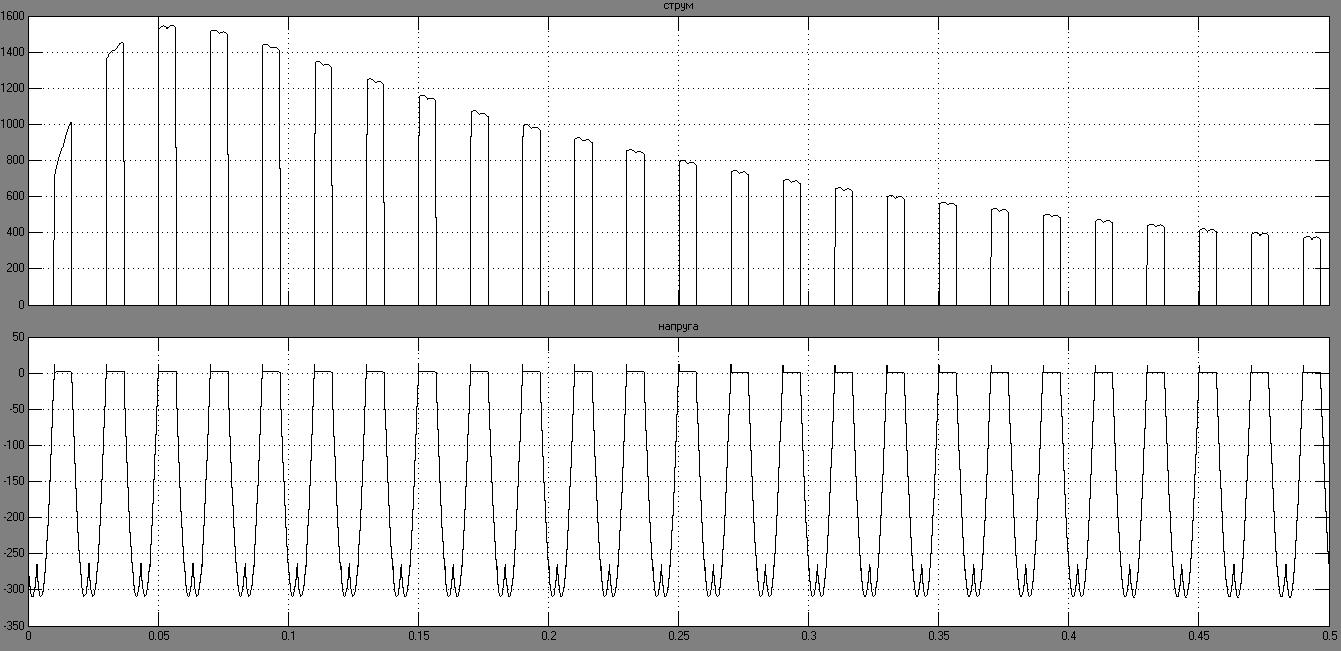

Рис. 10.6. Осцилограми струму та зворотної напруги на тиристорі VS1
(з двигуном).
Змн.
Арк.
№ докум.
Підпис
Дата
Арк.
ЕТФ. 6.050702. КП. 15
10.2. Аварійний режим роботи перетворювача
В якості аварійного режиму змоделюємо внутрішнє коротке замикання тиристора VS5 фази С та коротке замикання всього навантаження. Забезпечуємо вказаний режим за допомогою ключа, що в певний момент часу шунтує потрібний тиристор або навантаження. За час настання аварії приймемо половину часу моделювання (tк.з.=0.1 с.).
Рис. 10.7. блок-схема забезпечення короткого замикання на тиристорі VS7.

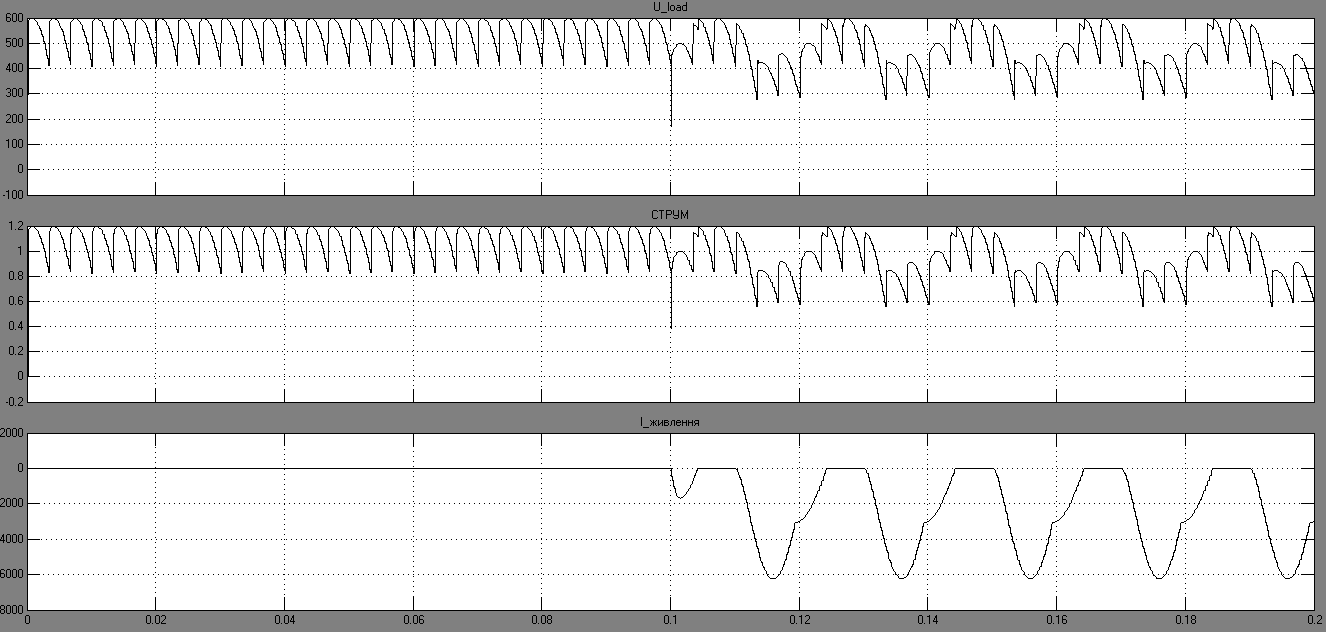

Рис. 10.8. Осцилограми струму живлення, струму та напруги на навантаженні (без двигуна) при к.з. на тиристорі VS7.
Рис. 10.10. Осцилограми струму та зворотної напруги на тиристорі VS9
(без двигуна) при к.з. на тиристорі VS7.
Змн.
Арк.
№ докум.
Підпис
Дата
Арк.
ЕТФ. 6.050702. КП. 15

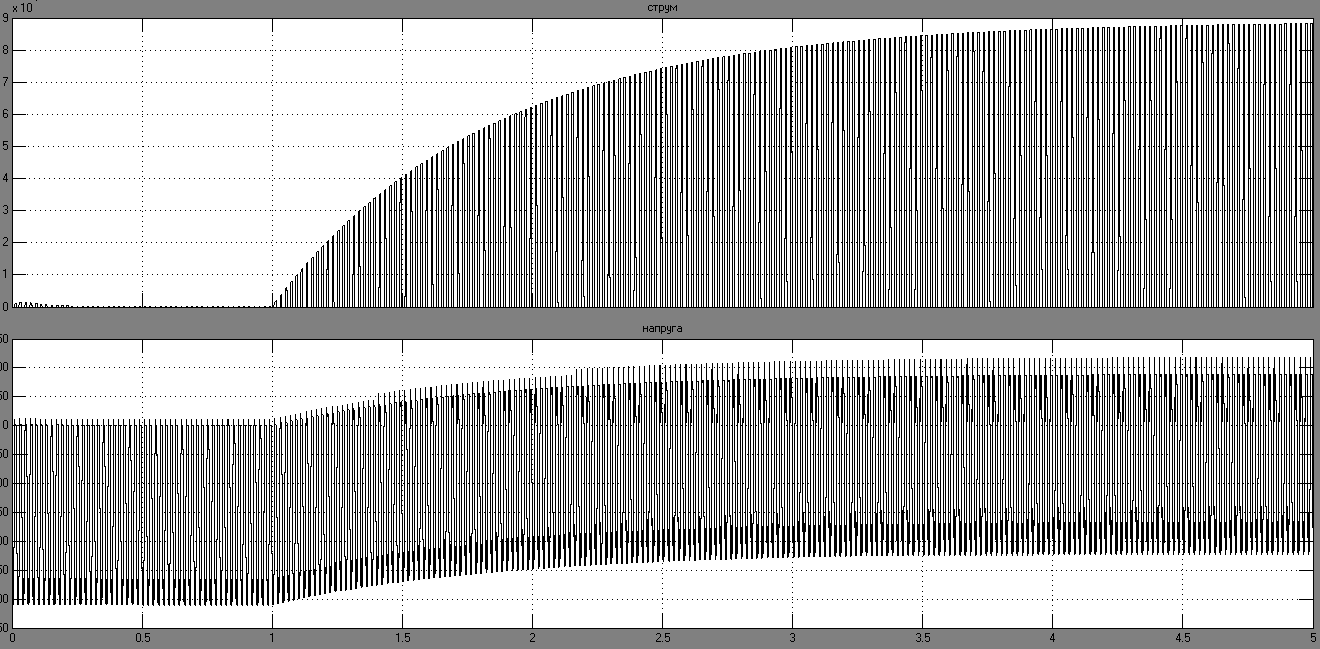

Рис. 10.12. Осцилограми струму живлення, струму та напруги на навантаженні (з двигуна) при к.з. на тиристорі VS7.
Змн.
Арк.
№ докум.
Підпис
Дата
Арк.
ЕТФ. 6.050702. КП. 15
Рис. 10.14. Осцилограми струму та зворотної напруги на тиристорі VS9
(з двигуном) при к.з. на тиристорі VS7.
Також змоделюємо такий аварійний режим, як к.з. на навантаженні перетворювача. Струм під час такого аварійного режиму описується наступним чином [2].
Миттєве значення струму в будь-який момент часу:
(10.1)
де та – відповідно доаварійний струм та усталений струм к.з.;
– постійна часу .
Усталене значення струму к.з. перетворювача:
(10.2)
де – приведений до вторинної сторони сумарний реактивний опір фази.
Змн.
Арк.
№ докум.
Підпис
Дата
Арк.
ЕТФ. 6.050702. КП. 15
Рис. 10.16. блок-схема забезпечення короткого замикання навантаження.
Рис. 10.18. Осцилограми струму та зворотної напруги на тиристорі VS9.
Рис. 10.17. Осцилограми струму та напруги на навантаженні під час к.з. навантаження.
Змн.
Арк.
№ докум.
Підпис
Дата
Арк.
ЕТФ. 6.050702. КП. 15
Висновки:
В даній курсовій роботі був розрахований перетворювач змінного струму в постійний.
У пояснювальній записці наведений аналіз роботи схеми перетворювача та приведені розрахунки перетворювального трансформатору, тиристорів, згладжуючого реактору, елементів захисту від перенапруг, елементів захисту від аварійних струмі та виконаний вибір цих елементів за розрахованими значеннями.
Також були розраховані та побудовані зовнішні, регулювальні та енергетичні характеристики перетворювача.
За допомогою використання програмного пакету MATLAB-Simulink здійснено моделювання схеми перетворювача в нормальному та в аварійному режимах. По отриманим осцилограмам проведений аналіз роботи перетворювача в аварійному режимі.
Розроблена та приведена принципова електрична схема перетворювача з всіма елементами захисту.
Поз. познач.
Змн.
Арк.
№ докум.
Підпис
Дата
Арк.
ЕТФ. 6.050702. КП. 15
Розроб.
Коваленко І. І.
Перевір.
Дуб Э.С.
Реценз.
Н. Контр.
Затверд.
Специфікація
Літ.
Аркушів
ДВНЗ «КНУ»
Найменування
Примітка
Кіл.
Конденсатори
В25650-Е51-560 мкФ±10%
CД.В.
В25650-Е53-1 мкФ±10%
С1-С12
Резистори
ПЭВ-100-56 Ом±10%
RД.В.1
ПЭВ-100-24 кОм±10%
RД.В.2
ПЭВ-100-62 Ом±10%
R1-R12
Реактори
Реактор ФРОС-1000/0.5
L1-L4
Реактор СРОС3-4000
L5
Діоди
Діод В800
VD1-VD6
Тиристори
Тиристор ТБ173-2000-25
VS1-VS12
Змн.
Арк.
№ докум.
Підпис
Дата
Арк.
ЕТФ. 6.050702. КП. 15
ЛІТЕРАТУРА
1. Сіноліций А.П., Філіпп Ю.Б.,Кольсун В.А. Методичні вказівки до виконання курсового проекту з дисципліни «Керовані перетворювачі автоматизованих електроприводів». - Кривий Ріг: ДВНЗ «КНУ», 2011. -100 с.
2. Полупроводниковые выпрямители /Е.И Беркович, В.Н. Ковалев, Ф.И. Ковалев и др./ Под ред. Ф.И. Ковалева и Г.П. Мостковой. -М.: Энергия, 1978 -448 с.
