Ремонт масляных выключателей 6-10 кВ






В процессе эксплуатации должны проводиться текущий, капитальный и, по мере необходимости, внеочередной ремонты выключателей.
Смену масла производят в следующих случаях: при ремонтах выключателей; при снижении пробивной прочности масла ниже 15 кВ; после определенного комплекса коммутаций, выполненных выключателем.

Этот комплекс зависит от типа выключателя и составляет: для ВМП-10 — 4 отключения токов КЗ или 250 включений и отключений тока 600 А; для ВМПП-10 и ВМПЭ-10—17 отключений тока КЗ до 12 кА, или 10 раз — 20 кА, или 6 раз — 31,5 кА.

Ремонт выключателя должен выполняться при отсутствии напряжения на всех выводах и во всех относящихся к нему вторичных цепях. При необходимости выполнения работ на включенном выключателе отключающий механизм привода должен быть заперт. Прежде всего выключатель очищают от пыли и грязи. После этого проводят осмотр для выявления объема ремонтных работ. Следует обратить внимание на состояние изоляционных частей, отсутствие течи масла, надежность крепления выключателя и заземления его рамы. Окончательный объем ремонта уточняется при разработке.

Все трущиеся части механизма выключателя после удаления старой смазки смазывают тонким слоем ЦИАТИМ-203 или ЦИАТИМ-221 (кроме частей, находящихся внутри полюсов) и при необходимости восстанавливают поврежденную окраску.

Выводы выключателей выполнены из алюминиевого сплава и имеют антикоррозийное защитное покрытие. Поэтому зачистка контактных поверхностей напильником или наждачной бумагой (шкуркой) запрещается. При необходимости очистки следует пользоваться растворителями (бензином, спиртом).

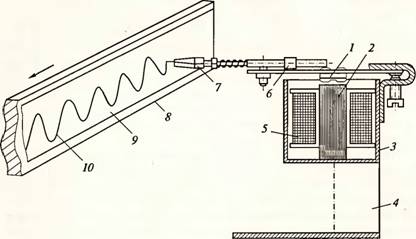

После ремонта и регулировки выключатели подвергают испытаниям. В табл. допустимые сопротивления контактов выключателей ВМП-10, ВМПП-10, ВМПЭ-10, ВМГ-10, ВМГП-10 приведены допустимые сопротивления контактов постоянному току для различных типов выключателей, а в табл. механические и регулировочные характеристики выключателей ВМП-10, ВМПП-10, ВМПЭ-10, ВМГ-10, ВМГП-10 — их механические и регулировочные характеристики.

Ремонт масляных выключателей



Осмотры и обслуживание масляных выключателей. При наружном осмотре проверяют действительное положение каждого выключателя по показанию его сигнального устройства и соответствие этого положения изображенному на оперативной схеме. Проверяют состояние поверхности фарфоровых покрышек вводов, изоляторов и тяг, целость мембран предохранительных клапанов и отсутствие выброса масла из газоотводов, отсутствие следов просачивания масла через сварные швы, разъемы и краны. На слух определяют отсутствие треска и шума внутри выключателя. По цвету термопленок или показаний тепловизоров устанавливают температуру контактных соединений. Обращают внимание на уровень масла в баках и соответствие его температурным отметкам на шкалах маслоуказателей. При значительном понижении уровня или ухода масла из бака принимают меры, препятствующие отключению выключателя тока нагрузки и тем более тока короткого замыкания. Для этого отключают автоматические выключатели (снимают предохранитель) на обоих полюсах цепи электромагнита отключения. Затем создают схему, при которой электрическая цепь с неуправляемым выключателем отключается другим выключателем, например шиносоединительным или обходным. В зимнее время при температуре окружающего воздуха ниже -25 °С условия гашения дуги в масляных выключателях резко ухудшаются из-за повышения вязкости масла и уменьшения в связи с этим скорости движения подвижных частей. Для улучшения условий работы масляных выключателей при длительном (более суток) понижении температуры должен включаться электроподогрев, отключение которого производится при температуре выше -20 °С. На скорость и надежность работы выключателей большое влияние оказывает четкая работа их приводов при возможных в эксплуатации отклонениях напряжения от номинального в сети оперативного тока. При пониженном напряжении усилие, развиваемое электромагнитом отключения, может оказаться недостаточным и выключатель окажется в отключенном состоянии. При пониженном напряжении в силовых цепях привод может не полностью включить выключатель, что особенно опасно при его работе в цикле АПВ. При повышенном напряжении электромагниты могут развивать чрезмерно большие усилия, которые могут привести к поломкам деталей привода и сбоям в работе запирающего механизма. Для предупреждения отказов в работе приводов их действие периодически проверяют при напряжении 0,8 и 1,15 Uном. Если выключатель оборудован АПВ, опробование на отключение целесообразно производить от защиты с включением от АПВ. При отказе в отключении выключатель должен немедленно выводиться в ремонт. Капитальный ремонт. Капитальный ремонт масляных выключателей производится в соответствии с инструкциями заводов-изготовителей и эксплуатационными инструкциями по ремонту выключателей. Весь объем ремонтных работ выполняют, как правило, на месте установки выключателя. Лишь отдельные виды работ (ремонт вводов, встроенных трансформаторов тока и др.) могут выполняться в мастерских предприятия. Выключатель У-220 состоит из трех отдельных полюсов (рис. 1). Несущей конструкцией полюса служит бак 4, на крышке которого установлены маслонаполненные вводы 7, коробка приводного механизма 10 с пружинным и масляным буфером для поглощения энергии движущихся частей при включении и отключении выключателя, газопровод и предохранительный клапан для защиты бака от чрезмерного повышения давления при отключении выключателем мощных токов КЗ, встроенных трансформаторов тока 9. В самой нижней точке днища бака имеется маслосливная труба с краном, под днищем — устройства для электроподогрева масла 3, включаемые при низких температурах окружающего воздуха. Внутренняя поверхность бака покрыта тремя изоляционными слоями древесно-волокнистого пластика, защищенного от обгорания фибровыми листами. В нижней части бака расположен овальный люк. Каждый полюс выключателя имеет свой привод. Дугогасительные устройства 6 представляют собой камеры многократного разрыва с шунтирующими резисторами. Контакты камер имеют металлокерамические покрытия. Рис. 1. Полюс выключателя У-220: 1 — маслонаполненный ввод; 2 — льдоулавливающее устройство; 3 — устройство для электроподогрева масла; 4 — бак; 5 — траверса с подвижными контактами; 6 — дугогасительное устройство (камера) с шунтирующим резистором; 7 — направляющее устройство; 8— изоляция бака; 9 — трансформатор тока; 10 — коробка приводного механизма Капитальный ремонт начинают с подготовки выключателя к разборке. Для этого выключатель осматривают снаружи, проводят несколько операций включения и отключения. Затем испытывают вводы: измеряют сопротивление изоляции, а также тангенс угла диэлектрических потерь, испытывают масло из вводов и измеряют сопротивление изоляции вторичных обмоток трансформаторов тока. После проведения испытаний и измерений из выключателя сливают масло и приступают к его очистке. Разборку выключателя выполняют в следующей последовательности. Ремонтный персонал вскрывает крышки люков, влезает внутрь бака и демонтирует шунтирующие резисторы и дугогасительные камеры. Затем в зависимости от результатов проведенных испытаний с выключателя снимают все или часть вводов и трансформаторов тока, которые отправляют в мастерскую для ремонта. Снятые дугогасительные камеры разбирают полностью, а все детали их тщательно осматривают. При осмотре и ремонте отдельных деталей и узлов руководствуются техническими требованиями на их дефектацию и ремонт. Бакелитовые цилиндры дугогасительных камер могут иметь царапины, задиры и обугленные поверхности. Эти дефекты устраняют. Отремонтированные цилиндры не должны иметь трещин и расслоений, а также срывов ниток резьбы более чем на один виток. Указанные дефекты невозможно устранить в ходе ремонта, поэтому при их наличии цилиндры заменяют новыми. Нижний контакт дугогасительной камеры может иметь вмятины, раковины, наплывы металла и выгорания. Эти дефекты устраняют опиливанием, зачисткой и обработкой на токарном станке. По требованиям дефектации углубления на контакте должны составлять не более 0,5 мм. Если углубление на контакте окажется больше допустимого, контакт заменяют новым. Когда все детали дугогасительных камер будут отремонтированы и пройдут дефектацию, приступают к сборке камер. Сборку контролируют при помощи шаблонов с точностью до 0,5 мм. После сборки измеряют сопротивление постоянному току токоведущего контура каждой камеры, которое должно быть не более 1300 мкОм. Одновременно с ремонтом дугогасительных камер вскрывают коробки приводных механизмов полюсов выключателя, проверяют состояние всех рычагов, буферных устройств, правильность работы указателей положения полюсов, разбирают и чистят маслоуказатели, ремонтируют приводы. Все механизмы приводов тщательно осматривают, проверяют отсутствие люфтов в шарнирных соединениях, удаляют грязь, ржавчину, старую смазку и наносят новую смазку. Для смазки трущихся частей приводных механизмов употребляют незамерзающую смазку марки ЦИАТИМ-221, Суперконт, Экстраконт и др. Рис. 2. Схема запирающего механизма выключателя и проверка его шаблоном: 1 — ведущий вал 2 — рычаг «мертвого» положения; 3 — ось; 4 — тяга; 5 — прямило; 6 — шаблон Общая сборка выключателя проводится в обратной последовательности. После установки дугогасительных камер на место приступают к регулировке выключателя и его привода. Прежде всего проверяют и регулируют установку камер с таким расчетом, чтобы центры нижних контактов камер находились против центров контактов траверсы. Проверяют полный ход штанг камер, который должен быть (101 ±2) мм. Затем включают выключатель и с помощью специального шаблона, поставляемого заводом, проверяют положение звеньев запирающего механизма. Оси плоских рычагов запирающего механизма (рис. 2) не должны находиться на одной прямой, так как это «мертвое» положение, при котором перемещение рычагов становится невозможным. Оси рычагов должны занимать то положение, которое было установлено на заводе, т. е. при наложении шаблона <5ось 3 должна находиться на расстоянии не более 2 мм от выступа шаблона. Только при этом условии возможны надежное запирание привода во включенном положении и четкое действие при отключении выключателя. После этого устанавливают необходимый ход траверсы (800 мм) и с помощью ламп, включенных по схеме, приведенной на рис. 3, проверяют «одновременность замыкания контактов полюса. Для этого с помощью домкрата доводят траверсу до соприкосновения ее контактов с контактами камер. При этом, как правило, загорается одна из ламп. Положения траверсы отмечают карандашом на штанге и в направляющем устройстве. Затем измеряют расстояние между отметками, которое должно быть не более 2 мм. По аналогичной схеме проверяют «одновременность» замыкания контакта каждой камеры. Разница в ходе контактов допускается до 1 мм. При регулировке выключателя в приводе проверяют зазоры между отдельными звеньями его механизма, работу вспомогательных контактов и действие механизма свободного расцепления привода при включенном положении выключателя и в момент замыкания его контактов, состояние изоляции вторичных цепей вместе с электромагнитами включения и отключения. Сопротивление изоляции должно быть не менее 1 МОм. По окончании регулировки проводят испытание выключателя вместе с приводом. При этом измеряют время включения и отключения выключателя при различных уровнях напряжения на зажимах электромагнитов. Схема измерений при помощи электросекундомера ЭС показана на рис. 3. На время измерений шунтирующие резисторы должны быть отсоединены от дугогасительных камер. В момент подачи ключом КУ команды на включение выключателя автоматически включается и электросекундомер, который при касании контактов выключателя шунтируется ими и останавливается. Далее определяют скорости включения и отключения выключателя при различных уровнях напряжения на зажимах привода. Показания снимают дважды: когда баки выключателя не залиты маслом и после заливки масла. В качестве отметчика времени используют виброграф (рис. 4). К его обмотке подводят переменное напряжение 12 В промышленной частоты, благодаря чему колебания якоря с карандашом повторяются через 0,01 с. Колебания якоря записывают на бумажной ленте, прикрепляемой к тяге выключателя или к какой-нибудь другой движущейся части, имеющей достаточно большой ход и не обладающей заметным люфтом относительно траверсы. Рис. 3. Схема для проверки «одновременности» замыкания контактов и измерения времени отключения и включения выключателя: О — отключено; КУ — ключ управления; В — включено; KB — камеры выключателя; П1 и П2 — переключатели; Л1 — лампы; ЭС — электросекундомер Рис. 4. Виброграф: 1 — якорь; 2 — сердечник, 3 — корпус; 4 — стойка, 5 — обмотка; 6 — стальная пружина; 7 — пишущее устройство; 8 — деревянная планка, 9 — бумажная лента; 10 — виброграмма Виброграф включают одновременно с подачей импульса на включение или отключение выключателя. Полученную графическую запись движения, называемую виброграммой, расшифровывают. Для этого виброграмму разбивают на участки и на каждом из них подсчитывают среднюю скорость движения по формуле Ucр = S/t, где S — длина участка, м; t — время движения на участке, с. Время движения на участке определяют по числу периодов колебаний якоря вибрографа. Полученные таким образом значения средних скоростей относятся к определенным участкам движения контактов. На этих участках выбирают точки, расположенные посередине, и по ним строят график зависимости скорости движения контактов выключателя от их пути (виброграмму). Рис. 5. Начальные участки виброграмм включения полюса выключателя У-220-1000-25 На рис. 5 представлены начальные участки виброграммы включения полюса выключателя типа У-220-1000-25. Во время ремонта до заливки масла в выключателе измеряют сопротивление его внутрибаковой изоляции. Измерение производят мегомметром напряжением 2500 В с помощью электродов, прикладываемых к поверхности изоляционной конструкции. Значение сопротивления изоляции для выключателей на напряжение 220 кВ должно быть не менее 3000 МОм. Если значение сопротивления изоляции меньше указанного, изоляцию подвергают сушке. Для сдачи выключателя в эксплуатацию после капитального ремонта заполняют ведомость (акт) его технического состояния. В ведомости сравниваются результаты проведенных измерений и испытаний с паспортными данными

Осмотр и текущий ремонт высоковольтных выключателей переменного тока.



Осмотры масляных выключателей проводят без снятия напряжения 1 раз в день на подстанциях с постоянным обслуживающим персоналом и в сроки, установленные местными инструкциями, но не реже 1 раза в 10 дней — на тех подстанциях, где его нет.

При осмотрах масляных выключателей проверяют:

— внешнее состояние выключателя и привода;

— отсутствие загрязнений, видимых сколов и трещин изоляторов; следов выброса масла из дополнительных резервуаров или выхлопных устройств (клапанов);

— состояние наружных контактных соединений;

— уровень и отсутствие течи масла в полюсах выключателя;

— исправность заземлений;

— работу подогрева выключателя и привода (в период низких температур);

— показания счетчика числа аварийных отключений;

— соответствие показаний указателей действительному положению масляного выключателя.

Характер ремонта зависит от типа применяемых выключателей..

Текущий ремонт масляных выключателей производится со снятием напряжения бригадой в составе трех человек (на масляных выключателях напряжением 110 и 220 кВ) и двух — на остальных выключателях.

При текущем ремонте малообъемных масляных выключателей выполняют сначала осмотр выключателя и привода. При осмотре проверяют загрязнение наружных частей выключателя, особенно изоляционных деталей, отсутствие на них трещин; наличие выбросов масла и следов его подтекания через уплотнения полюсов; уровень масла в полюсах; отсутствие признаков чрезмерного перегрева (например, по цветам побежалости).

Протирают изоляторы и наружные части выключателя ветошью, смоченной в керосине, возобновляют смазку на трущихся частях, проверяют работу маслоуказательных устройств. Проверяют надежность крепления выключателя и привода; исправность крепежных деталей, правильность сочленения привода и выключателя; выполняют пробное включение и отключение выключателя. Уточнив объем работ, приступают к текущему ремонту.

Текущий ремонт выключателя ВМПЭ-10 с частичной разборкой проводят в следующем технологическом порядке:

-снимают междуполюсные перегородки, сливают масло из полюсов снимают нижние крышки с розеточными контактами, вынимают дугогасительные ка­меры и распорные цилиндры. Вынутые из полюсов детали тщательно промывают сухим маслом, протира­ют и осматривают;

-переводят выключатель вручную в положение, соответствующее включенному, и осматривают концы подвижных стержней;

-если контакты и камеры имеют несущественный из­нос (небольшие наплывы металла на рабочих поверхностях контактов, поверхностное обугливание перегородок камеры без увеличения сечения дутьевых каналов), то достаточно зачистить их поверхности напильником или мелкой наждач­ной шкуркой, а затем промыть маслом. В этом случае следу­ющий очередной ремонт производят раньше срока в зависи­мости от степени износа контактов и камер. Если контакты и камеры сильно повреждены дугой (имеются раковины и сквоз­ные прожоги тугоплавкой облицовки контактов и поврежде­ния медной части ламелей и стержней, увеличенные размеры дутьевых каналов и центрального отверстия камеры более чем на 3 мм по ширине или диаметру и т. п.), они должны быть заменены из комплекта запасных частей;

-при ремонте розеточного контакта сле­дят за тем, чтобы в собранном контакте ламели 4 были ус­тановлены без перекосов, при вытянутом стержне находи­лись в наклонном положении к центру с касанием между собой в верхней части и опирались на опорное кольцо. При необходимости замены контакта подвижного стержня производят дальнейшую разборку полюса в сле­дующем порядке:

-отсоединяют верхние шины;

-снимают корпус с механизмом, предварительно отсоединив его от тяги, изоляционного цилиндра и верх­ней скобы изолятора;

-снимают планку и вынимают токоотводы;

-переводят механизмы во включенное положение и отсоединяют вал механизма, от­соединив при этом стопорную планку. При замене новый контакт подвижного стержня должен быть ввинчен до отказа (зазор между стержнем и контактом недопустим), протачивают кон­такт и надежно раскернивают в четырех местах. В случае значительного повреждения медной части стержня над контактом заменяют его новым из комплекта запасных частей;

-собирают детали полюсов в последовательности, обратной разборке. Токоведущие части промывают и протирают. Контактные выводы полюсов смазывают тонким слоем смазки ГОИ-54 или ПВК. При сборке обеспечивают плотное прилегание головки, верхне­го фланца с корпусом; нижней крышки с фланцем. В собранных полюсах проверяют работу механизма. При повороте его за наружный рычаг подвижный стержень должен сво­бодно, без заеданий, перемещаться по всему ходу до розеточного контакта;

-тщательно очищают все изоляционные части, фарфоровые изоляторы и маслоуказатели;

-проверяют исправность масляного буфера, в случае необходимости его разбирают, промывают и заполняют индустриальным маслом, буферную пружину очищают и смазывают.

При ремонте привода выключателя особое внимание обращают на рабочую поверх­ность «собачек», состояние бло-контактов и пружин.

После текущего ремонта проводят испытания по ограни­ченной программе.

Кроме измерения сопротивления постоянному току контак­тов масляного выключателя, сопротивления обмоток включаю­щей и отключающей катушек, сопротивления изоляции вторич­ных цепей, обмоток включающей и отключающей катушек и ис­пытания масла из бака выключателя, обязательно опробуют вык­лючатель трехкратным включением и отключением с определе­нием зазора между роликом на валу выключателя и упорным бол­том 4 буферного устройства (рис. 4.14). Величина зазора должна быть 1—1,5 мм при включенном положении привода.

Текущий ремонт многообъемных масля­ных выключателей выполняют без вскрытия баков в следующем порядке.

Технической салфеткой, смоченной в бензине, протирают вводы, проверяют отсутствие сколов и трещин фарфора и армировок. Проверяют крепление ошиновок, наклеивая на контакт­ные поверхности термопленки; отсутствие течи в маслоуказателях и уровень масла во вводах, доливая его при необходимости.

Открывают боковые крышки механизма выключателя, проверяют сопротивление изоляции трансформаторов тока мегаомметром на 1000 В, измеряют переходное сопротивление контактов.

Внеочередной ремонт выключателя производят после вы­работки механического ресурса или нормированного допусти­мого количества операций по износостойкости. Коммутационный (механичес­кий) ресурс для часто переключаемых выключателей преобразовательных агрегатов опре­деляется числом коммутаций рабочего тока и составляет для металлокерамических кон­тактов 1000 операций, для медных контактов — 250 операций.
