Правила модели 1. Выбор конфигурации Fast Ethernet

Выбор конфигурации Fast Ethernet

Точно так же, как и в случае Ethernet, для определения работоспособности сети Fast Ethernet стандарт IEEE 802.3 предлагает две модели, называемые Transmission System Model 1 и Transmission System Model 2. Первая модель основана на нескольких несложных правилах. Она исходит из того, что все компоненты сети (в частности, кабели) имеют наихудшие из возможных временные характеристики, поэтому всегда дает результат со значительным запасом. Вторая модель использует систему точных расчетов с реальными временными характеристиками кабелей. В связи с этим ее применение позволяет иногда преодолеть жесткие ограничения модели 1.

В соответствии с первой моделью, при выборе конфигурации надо руководствоваться следующими принципами:

• Сегменты, выполненные на электрических кабелях (витых парах) не должны быть длиннее 100 метров. Это относится к кабелям всех категорий – 3, 4 и 5, к сегментам 100BASE-T4 и 100BASE-TX.
• Сегменты, выполненные на оптоволоконных кабелях, не должны быть длиннее 412 метров.
• Если используются адаптеры с внешними (выносными) трансиверами, то трансиверные кабели (MII) не должны быть длиннее 50 сантиметров.

Модель 1 выделяет три возможные конфигурации сети Fast Ethernet:

• Соединение двух абонентов (узлов) сети напрямую, без репитера или концентратора (рис. 14.4). Абонентами при этом могут выступать не только компьютеры, но и сетевой принтер, порт коммутатора, моста или маршрутизатора. Такое сопряжение называется соединением DTE—DTE или двухточечным.

Рис. 14.4. Двухточечное соединение компьютеров без концентратора

• Соединение двух абонентов сети с помощью одного репитерного концентратора класса I или класса II (рис. 14.5).

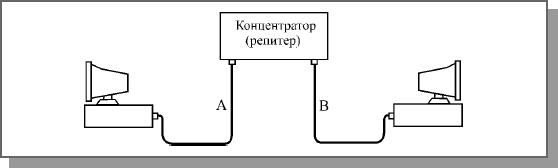

Рис. 14.5. Соединение с одним концентратором

• Соединение двух абонентов сети с помощью двух репитерных концентраторов класса II (рис. 14.6). При этом предполагается, что для связи концентраторов всегда используется электрический кабель длиной не более 5 метров. Концентраторы класса II имеют меньшую задержку, поэтому их может быть два. Использование трех концентраторов в соответствии с моделью 1 не допускается.

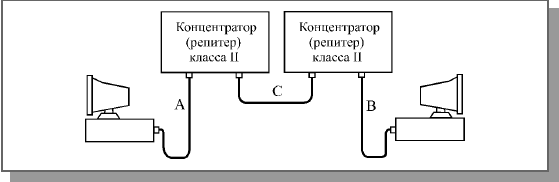

Рис. 14.6. Соединение с двумя концентраторами

В случае выбора первой конфигурации (двухточечной) правила модели 1 предельно просты: электрический кабель не должен быть длиннее 100 метров, полудуплексный оптоволоконный – более 412 метров, полнодуплексный оптоволоконный – 2000 метров (при этом задержка сигнала в кабеле не имеет значения, так как метод CSMA/CD не работает).

В случае применения второй конфигурации (с одним концентратором) надо ограничивать длину кабелей A и B сети в соответствии с таблицей 14.3.

В случае выбора третьей конфигурации сети (с двумя концентраторами) надо ограничивать длину кабелей A и B в соответствии с таблицей 14.4. При этом по умолчанию предполагается, что кабель С имеет длину 5 метров.

В обеих конфигурациях с концентраторами при использовании одновременно электрического и оптоволоконного кабелей можно за счет уменьшения длины электрического кабеля увеличить длину оптоволоконного. Причем уменьшению длины электрического кабеля на 1 метр соответствует увеличение длины оптоволоконного кабеля на 1,19 метра. Например, уменьшив кабель TX на 10 метров, можно увеличить кабель FX на 11,9 метра, и его предельная длина составит при двух концентраторах 128,1 метра. Немного увеличится и предельный размер сети (в нашем примере на 1,9 метра).

Таблица 14.3. Максимальная длина кабелей в конфигурации с одним концентратором
Вид кабеля А	Вид кабеля В	Класс концентратора	Макс. длина кабеля А, м	Макс. длина кабеля В, м	Макс. размер сети, м
TX, T4	TX, T4	I или II
TX	FX	I		160,8	260,8
T4	FX	I
FX	FX	I
TX	FX	II		208,8	308,8
T4	FX	II
FX	FX	II
Таблица 14.4. Максимальная длина кабелей в конфигурации с двумя концентраторами
Вид кабеля А	Вид кабеля В	Макс. длина кабеля А, м	Макс. длина кабеля В, м	Макс. размер сети, м
TX, T4	TX, T4
TX	FX		116,2	221,2
T4	FX	136,3	136,3	241,3
FX	FX

В случае использования двух оптоволоконных кабелей можно уменьшать один из кабелей за счет увеличения другого. При уменьшении одного кабеля на 10 метров можно увеличить другой тоже на 10 метров. Если же используется два электрических кабеля, то увеличивать один из них за счет уменьшения другого нельзя, так как их длина в принципе не может превышать 100 метров из-за затухания сигнала в кабеле.

Концентратор класса II в принципе не может одновременно поддерживать сегменты с разными методами кодирования TX/FX и T4. Поэтому варианты, соответствующие вторым снизу строкам обеих таблиц 14.3 и 14.4 никогда не реализуются на практике, но стандарт все же дает цифры и для них.

Во всех перечисленных случаях под размером сети понимается размер зоны конфликта (области коллизии, collision domain). При этом надо учитывать, что включение в сеть одного коммутатора позволяет увеличить полный размер сети вдвое.

Пример сети максимальной конфигурации в соответствии с первой моделью для витой пары показан на рис. 14.7. Здесь максимальный размер зоны конфликта складывается из сегментов A, B и C, то есть составляет:

100 + 5 + 100 = 205 метров,

что удовлетворяет условию работоспособности сети (таблица 14.4, верхняя строчка).

Рис. 14.7. Пример максимальной конфигурации сети Fast Ethernet

Сегмент D также входит в зону конфликта, так как коммутатор является полноправным передатчиком пакетов сети. Длина сегмента D не может превышать 100 метров, чтобы суммарная длина сегментов A, B и D не была больше все тех же 205 метров. Сегменты, отделенные от рассматриваемой зоны конфликта коммутатором, никак не влияют на ее работоспособность.
