Профильная проходимость

Проходимость АТС

Коэффициент поперечной устойчивости

Потеря устойчивости по опрокидыванию более опасна, чем по боко­вому сколь­жению. Поэтому необходимо сделать так, чтобы скольжение наступало раньше и в ка­кой-то мере предотвращало опрокидывание, то есть выполнялось условие:

V_кр.оп. > V_кр.φ .

Данное условие можно записать в виде:

B / 2 h_g > φ_y.

Конструктивный параметр К_п.у.= B / 2 h_g называется коэффициентом поперечной устойчивости.

В условиях эксплуатации он не остается постоянным, поскольку h_g зависит от степени загрузки АТС, характера и располо­жения груза. В любом слу­чае, поскольку φ_{y max} = 0,7 – 1,0, желательно иметь К_п.у. > 1,0.

Проходимость – свойство АТС выполнять транспортную работу с наибольшей эффективностью в тяжелых дорожных условиях или условиях бездорожья.

Все АТС в зависимости от их назначения и соответствующего этому назначению объема конструктивных мероприятий, обеспечивающих их проходимость, подразде­ля­ются на три основные группы (категории): до­рожной (колесные формулы 2´4, 4´2, 6´4, 6´2), повышенной (4´4, 6´6) и высокой проходимости (8´8, 12´12).

В соответствии с ГОСТ 22653 – 77 проходимость делится на про­фильную и опор­ную. Профильная проходимость характеризует возмож­ность движения не задевая не­ровности опорной поверхности и пре­пятствия, находящиеся рядом с полосой движе­ния. Опорная проходимость характеризует возможность движения в условиях когда сопро­тивление движению высокое, а сцепление колес с опорной поверхностью – низ­кое.

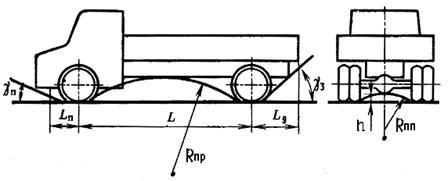

Основными геометрическими конструктивными параметрами, опре­деляющих предельные размеры сосредоточенных препятствий (ухабы и бугры на местности и раз­битых дорогах, ямы, канавы и другие), наличие которых еще не вызывает невозможно­сти движения АТС, являются сле­дующие:

Дорожный просвет (клиренс) h – это расстояние от опорной поверх­ности до наи­более низшей точки АТС, расположенной между колесами.

Передний L_n (задний L_з) свес – расстояние от крайней передней (зад­ней) точки контура АТС до плоскости, проходящей через центры передних (задних) колес пер­пен­дикулярно опорной поверхности.

Угол переднего γ_п (заднего γ_з) свеса – это угол между опорной по­верхностью и плоскостью, касательной к колесам и проходящей через нижнюю переднюю (заднюю) точку контура автомобиля.

Продольный радиус проходимости R_пр – радиус цилиндрической по­верхности, ка­сательной к передним и задним колесам автомобиля и прохо­дящей через нижнюю точку его контура перпендикулярно продольной плоскости.

Поперечный радиус проходимости R_пп – радиус цилиндрической по­верхности, касательной левому и правому колесу и проходящей через нижнюю точку контура ав­томобиля, параллельно его продольной плоско­сти.

Определение возможности движения АТС через пороговые нерв­ности различных размеров по вывешиванию и упору представляет собой чисто геометрическую задачу, решаемую сопоставлением размеров неров­ностей с высотой расположения тех частей автомобиля, которые могут упереться в неровность или вывеситься над ней.

Часто к параметрам профильной проходимости дополнительно отно­сят наиболь­ший угол преодолеваемого подъема, наибольший угол преодо­леваемого косогора, угол перекоса мостов, коэффициент совпадения сле­дов передних и задних колес.

Применительно к автопоездам оценочными показателями профиль­ной проходи­мости, являются также вертикальный и горизонтальный углы гибкости.

К параметрам профильной проходимости полноприводных автомо­билей отно­сятся также ширина преодолеваемого в поперечном направле­нии рва, высота преодо­ле­ваемой вертикальной стенки и глубина преодоле­ваемого брода.
