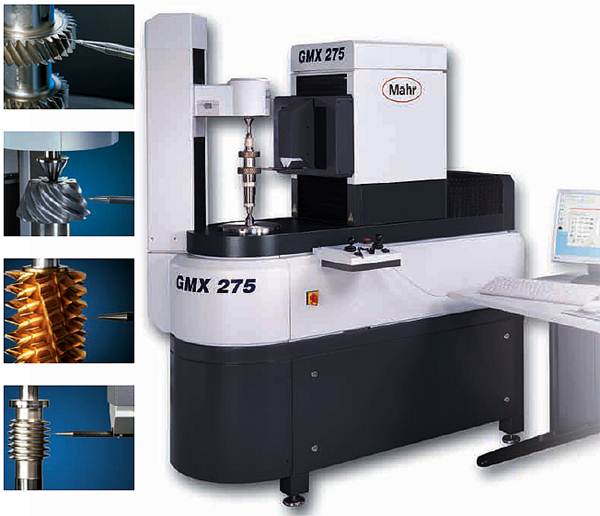

Измерит. Центр для тел вращения, зубч. колес и инструмента

Штангенциркули с различными системами отсчета

4. технические системы, в которых на первых взгляд отсутствуют какие-либо механизмы и механические узлы.

(изделие USB Flach Drive или «Флешка»

корпус – определяет эстетические и эргономические свойства, материал корпуса – определяет прочность, отвод тепла при работе, защиту от статического электричества, конструкция корпуса- определяет надежность установки и крепления электронной платы, индикаторов, эл. разъема.

Для многих механизмов и механических систем машин и приборов существуют общие или сходные принципы построения и функционирования.

В.3. Функциональные (структурные) схемы машины и прибора

Определяет структуру и состав технической системы, последовательность преобразований движений и сигналов

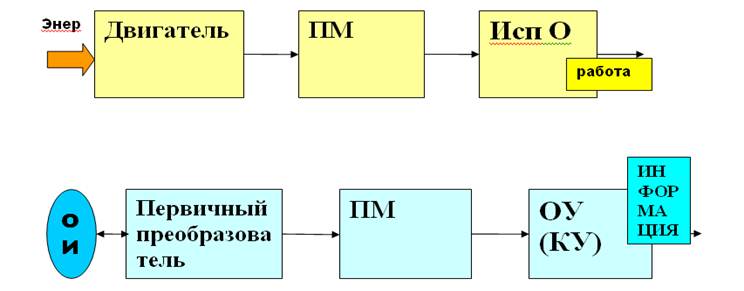

Каждая машина или прибор чаще всего состоит из трех основных блоков, выполняющих определенные функции.

В Маши­не - это двигатель, один или несколько передаточных механизмов (ПМ), исполнительный орган (Исп. О);

В Приборе - это датчик - первичный преобразователь измеряемой физической величины, один или несколько пере­даточных механизмов (ПМ), отсчетное устройство (ОУ) или командное устройство (КУ).

Тип двигателя, как правило определяет название машины (пароход, электромобиль, бензопила, гидротурбина и т.п.)

Тип первичного преобразователя и тип ПМ определяет название прибора (индуктивный прибор, емкостной электронный уровень, рычажно-зубчатый ИП, пружинная измерительная головка (ИГ) и т.п.).

В.4 Принципиальная кинематическая схема машины и прибора.

Принципиальная кинематическая схема — это такая схема, на которой показана последовательность передачи движения от двигателя через передаточный механизм к рабочим органам машины (например, шпинделю станка, режущему инструменту, ведущим колёсам автомобиля и др.) и их взаимосвязь.
