Рефракция радиоволн

Причиной рефракции радиоволн в тропосфере является изменение диэлектрической проницаемости воздуха с высотой.В основе рефракции лежит явление преломления радиоволн на границе раздела двух сред с различными коэффициентами преломления.

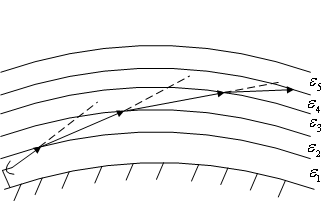

Рефракция – искривление траектории распространения радиоволн. Тропосфера представляет собой слоистую структуру, каждый слой, который имеет свое значение (рис.1.12).

Рисунок 1.12

На рис.1.12 представлен случай, когда диэлектрическая проницаемость с высотой уменьшается, т.е. . Вертикальный градиент диэлектрической проницаемости в этом случае также убывает.

В зависимость от значения различают два вида рефракции:

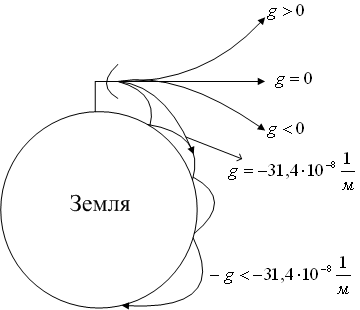

- отрицательную рефракцию, или субрефракцию, при которой , и траектория волны обращена выпуклостью вниз, и положительную рефракцию, при которой и траектория волны обращена выпуклостью вверх (рис. 1.13).

Рисунок 1.13

Здесь:

- отрицательная рефракция;

- рефракция отсутствует;

- положительная рефракция;

- критическая рефракция;

- сверхрефракция.

Для учета влияния рефракции на РРВ вводится понятие эквивалентного радиуса Земли

, (1.27)

где км – радиус Земли.

Наиболее распространена нормальная рефракция, при которой .
