Диаграммы дерева узлов (Node Tree Diagram)

К модели BPwin можно добавлять дерево узлов, которое показывает иерархию всех работ модели на одной диаграмме. Диаграмма дерева узлов имеет вид традиционного иерархического дерева, где верхний узел (прямоугольник) соответствует работе с контекстной диаграммы, а последующие нижние узлы представляют собой дочерние уровни декомпозиции. Можно также создать диаграмму дерева узлов лишь для некоторой части модели, тогда верхним узлом диаграммы будет та работа декомпозиции, с которой вы захотите начать.

Прямоугольники в дереве узлов сохраняют за собой все свойства соответствующих им работ. Например, можно открыть редактор свойств работы, дважды щелкнув мышкой по прямоугольнику работы. Если же вы дважды щелкнете мышкой по той части диаграммы, которая не занята работами, откроется редактор свойств самой диаграммы дерева узлов, где можно установить такие свойства диаграммы как ее имя, шрифт и цвет.

Добавив к модели диаграмму дерева узлов, вы всегда можете вернуться к ней с помощью вкладки диаграмм в проводнике модели.

В версии BPwin 4.0 появилась возможность отображать диаграммы дерева узлов не только с диагональными, но и с прямыми линиями связи и менять свойства работ непосредственно из самой диаграммы.

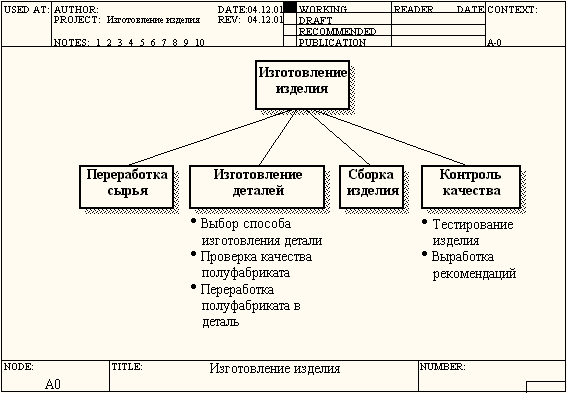

Рисунок 8.7 - Пример диаграммы дерева узлов

Рисунок 8.8 - Диаграмма дерева узлов
