Система опалювання - це комплекс пристроїв призначених для отримання і підтримки необхідних температурних параметрів в приміщеннях в холодну пору року.

Система опалювання вважається якісною, якщо вона здатна підтримувати комфортну температуру в будинку при максимально можливо зниженій температурі теплоносія.

Системи опалювання підрозділяються на місцеві і центральні.

До місцевих систем опалювання відноситься системи основні елементи яких зосереджені в одному агрегаті і встановлені безпосередньо в приміщенні, що обігрівається. Радіус дії місцевих систем опалювання обмежений один - двома приміщеннями.

Центральними називаються системи, призначені для опалювання багатьох споруд. Генерування теплоти відбувається в єдиному центрі і лунає по численних приміщеннях, що обігріваються.

Принцип роботи: нагрітий в казані теплоносій по трубах поступає в опалювальні прилади (радіатори, конвекторы), де поступово остигає тим самим, зігріваючи будинок. Система опалювання завжди замкнута, за рахунок цього теплоносій циркулює по кругу.

Теплоносієм може бути рідке середовище (вода, антифриз) або газоподібна (пара, повітря, газ). По вигляду вживаного теплоносія системи опалювання буваю: водяні, парові, повітря.

Система опалювання складається з:

1. Тепловий пункт (Казан)

2. Насос

3. Опалювальні прилади (радіатори і конвекторы)

4. Розширювальний бак

5. Труби

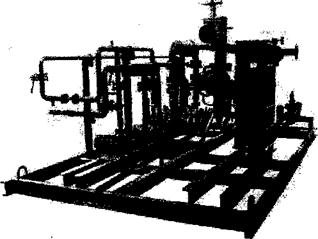

Центральний тепловий пункт призначений для опалювання і централізованого гарячого водопостачання будівель різного призначення по послідовній або змішаній схемі включення ступенів водопідігрівачів і залежній або незалежній схемі приєднання опалювання. У теплових пунктах розміщуються підігрівачі (секційні, багатоходові, блокового типу, пластинчасті - залежно від проекту); теплові і водомірні вузли; Циркуляційні, господарські протипожежні і опалювальні насоси; прилади КІП і автоматики і запірно-регулююча арматура. Джерелом тепла для ЦТП може бути ТЕЦ або котельна. Центральний тепловий пункт залежно від призначення складається з 5-8 блоків. Теплоносій - перегріта вода до 150°С. ЦТП, що складаються з 5-7 блоків, розраховані на теплове навантаження від 1,5 до 11,5 Гкал/ч. Блоки виготовляються по типових альбомах, розробленим АТ "Моспроект-1" випуски з 1 (1982 г) по 14 (1999 р.) "Центральні теплові пункти систем теплопостачання", "Блоки заводського виготовлення", "Блоки інженерного устаткування заводського виготовлення для індивідуальних і центральних теплових пунктів", а також за індивідуальними проектами. Залежно від вигляду і кількості підігрівачів, діаметру трубопроводів, обв'язування і запірно-регулюючої арматури блоки мають різні маси і габаритні розміри. Порівняльний аналіз показників установки гарячого водопостачання ИТП

будівлі, виконаною із застосуванням підігрівників по ГОСТу 27590, і підігрівача блокового типу (ТУ 4933-005-05108104-99) однакової потужності -0,9 МВТ з профільною трубкою і блоком опорних перегородок приведений в таблиці.

№	Найменування показників I	ВВП ГОСТ 27590	ПВ блокового типу завдовжки 2м	Зміна показників
довжина секцій
4м	2м
1.	Поверхня нагріву, м2	34,9	34,9	20,94	на 40% менше
2.	Кількість секцій, шт.				на 40% менше
3.	Тепловий потік, кВт/м2			39,0	на 40% вище
4.	Маса всіх секцій, кг				у 2 рази менше
5.	Довжина, мм				однакова
6.   7.	Висота, мм				на 35% менше
7.	Ширина, мм				у 3,2 разу менше
8.	Займаюча площа, м2	1,3	0,65	у 3,7 разу менше

Тема8.ПАНЕЛЬНО - променисте опалювання

Панелъно променисте опалювання — опалювання панельними радіаторами, при якому температура поверхні огорож перевищує температуру повітря.

Панельний-променисте опалювання здійснюється за допомогою випромінюючих панелей. Вбудовані або прибудовані випромінюючі панелі є бетонні плити, в масиві яких закладені нагрівальні елементи, як правило- сталеві труби (або поліетиленові). Можуть бути також просто канали в панелях (при теплоносії повітря). Бетонні опалювальні панелі часто суміщають з бетонними конструкціями, що захищають, будівлі. Це підвищує індустріальну готовність систем панельний-променистого опалювання.

Система панельний-променистого опалювання може бути:

♦ місцевою

♦ центральною

До місцевої системи відноситься опалювання високотемпературними приладами (панелями і плафонами з відбивними екранами). Для нагрівання приладів використовується електрична енергія і гарячі гази.

Температура гріючих елементів може досягати 800-850 С. Температура

поверхні не повинна перевищувати 250 °С ⁽по Сніп).

У центральних системах панельний-променистого опалювання як теплоносій використовується вода, пара і повітря. Тепло передається інфрачервоним випромінюванням при порівняно низькій температурі нагріванні поверхні. У такій системі застосовують металеві і бетонні опалювальні панелі.

Опалювальні панелі можуть бути розміщені в стелі, підлозі, біля внутрішніх або зовнішніх стін приміщень. Відповідно системи називаються стельовими, підлоговими або стінними.

При установці від панелі в стелі конвективний теплообмін утруднений, а теплообмін випромінюванням складає 70-75%. При перенесенні її в підлогу активізується тепловіддача конвекцією, а випромінювання припадає на частку всього 30-40%. Вертикальна стінна панель залежно від висоти передає випромінюванням 30-60% всього тепла. Із збільшенням висоти панелі її температури зростає частка теплообміну випромінюванням.

При панельний-променистому опалюванні завдяки підвищенню температури поверхонь в приміщенні створюється обстановка, сприятлива для людини. Відомо, що самопочуття людини погіршується, коли зростає частка тепловіддачі випромінюванням його тіла на навколишні предмети, а при панельний-променистому опалюванні температура навколишніх предметів вища, отже, випромінювання тіла людини на навколишні поверхні зменшується. Крім того, при такому опалюванні можливе пониження температури повітря в приміщенні, що також приводить до зменшення тепловипромінювання тіла людини.

Пристрій опалювальних панелей

Металеві і бетонні опалювальні панелі мають канали для теплоносія змієвикової або регістрової форми (Сканаві, стр.350).

У підвісних металевих опалювальних панелях каналами змієвикової форми є сталеві труби, притиснуті до тонкостінного алюмінієвого або сталевого екрану. Екран може бути плоским або гофрованим. Плоский простіше, але при нім труби можуть взаимооблучаться, що приводить до зменшення загального випромінювання панелі.

При екранах хвилястої форми велика частка тепловіддачі панелі передається випромінюванням в робочу зону (63%), а т/о конвекцією зменшується.

У таких панелях теплоносій - вода з і = 150/70.

Для виготовлення поширеніших бетонних опалювальних панелей використовують важкий бетон. Наприклад, елементи виготовлені із сталевих труб. При закладенні труб в бетон теплопередача їх збільшується в середньому на 60% в порівнянні з відкрито прокладеними. Завдяки цьому можна досягти економією металу на опалювальні прилади.

Бетонні опалювальні панелі можуть бути 2 типів:

1) суміщені - є одними цілими з конструкціями, що захищають;

2) приставні - вмонтовуються поряд або в спеціальних нішах.

По розташуванню в приміщенні панелі можуть бути: стельові, підлогові, стінні, плінтусні, підвіконні і перегородчасті.

Кожна з панелей, може бути з односторонньою і двосторонньою теплоотдачею. Для створення односторонньої тепловіддачі панелі з быльной боку покривають тепловою ізоляцією і приставляють впритул або суміщають з будівельними конструкціями. (плінтусні і підвіконні)-рисунок дивитеся Старовірів стр.148

У малоповерхових будівлях застосовують опалювальні панелі суміщені з каналами для подачі підігрітого повітря в опалювальне приміщення.

При використанні підвіконних панелей скорочується площа хол. поверхні зовнішніх стін, зменшується радіаційне охолоджування людей. Проте при суміщених панелях, особливо із замономеченными стояками, спостерігаються додаткові тепловтрати назовні.

Схеми систем панельний-променистого опалювання

Теплоносієм в таких системах є переважно вода. Достоїнства: 1) розігрівши виробництва порівняно поволі і бетон не тріскається; 2) можливо проводити центральне якісне регулювання I; 3) коррозія менше, ніж при випаровування пари.

Пара застосовується украй рідко.

Достоїнства повітря: 1) економія металу; 2) проте канали потрібно робити значних розмірів як у внутрішніх стінах, так і в перекриттях, що зменшує міцність конструкції.

Застосування електрики вирішується при техніко-економічному обгрунтуванні.

Водяні системи панельного опалювання виконують однотрубними і двотрубними з нижньою і верхньою розводкою. При підлоговий-стельових панелях використовують двотрубні системи найчастіше з перекинутою циркуляцією, що сприяє віднесенню повітря з системи.

Кожна опалювальна панель незалежно від іншої може відключатися, спорожнятися, ремонтуватися і т.д. (Сканаві, стр.361).

Плінтусні панелі найчастіше сполучають по декілька штук в горизонтальні ланцюжки, в яких вода рухається по біфілярній схемі.

При застосуванні стінних і підвіконних панелей системи роблять одно- і двотрубні. Застосування стінних панелей в однотрубній системі з П-образними стояками дозволяє уніфікувати нагрівальні елементи по поверхах. (Сканаві, стр.356 / Тіхоміров, стр.222)
