Проблема электромагнитной совместимости


Цепи ЛС постоянно находятся под воздействием сторонних электромагнитных полей различного происхождения. Различают две основные группы источников сторонних полей:

· внутренние - соседние физические и искусственные цепи данной линии связи;

  • внешние - энергетически и конструктивно не связанные с линией связи.

Внешние источники помех в свою очередь по своему происхождению делятся на:

· естественные - грозовые разряды, солнечная радиация и пр.;

  • созданные человеком - высоковольтные линии передачи, радиостанции, линии электрифицированных железных дорог, электрические сети промышленных предприятий и отдельные энергоемкие устройства.

Сторонние электромагнитные поля индуцируют в цепях линий связи помехи, которые не только снижают качество передачи, но иногда возбуждают большие напряжения и токи, приводящие к разрушению линий связи и аппаратуры. Указанные воздействия называют электромагнитными влияниями или просто влияниями на цепи линий связи.

Данная проблема является общей для всех систем и устройств телекоммуникаций и называется проблемой электромагнитной совместимости. Сущность ее состоит в том, что в процессе проектирования, строительства и эксплуатации телекоммуникационных устройств и систем необходимо учитывать два противоречивых требования:

· необходимо обеспечить достаточную для нормальной работы телекоммуникационных систем защиту от воздействия на них сторонних электромагнитных полей;

  • необходимо ограничить допустимыми значениями уровни влияния электромагнитных полей проектируемых устройств и систем на другие устройства.

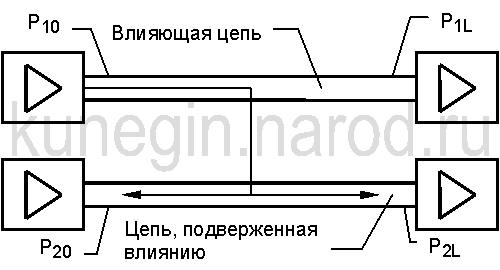

При количественной оценке уровня взаимных влияний обычно рассматривают две цепи: влияющую (создающую электромагнитное поле) и подверженную влиянию (в которой индуцируются помехи) (Рис. 5.6).

Рис. 5.6. Взаимное влияние цепей

Ближним концом линии называют тот, к которому подключен генератор, дальним концом - тот, к которому подключена нагрузка цепи. Соответственно рассматриваются мощности сигналов в цепях: P10 - на ближнем конце влияющей цепи, P1L - на дальнем конце влияющей цепи, P20 - на ближнем конце цепи, подверженной влиянию, P2L - на дальнем конце цепи, подверженной влиянию.

Количественно защищенность от переходных помех из-за взаимных электромагнитных влияний оценивается рядом показателей, в том числе переходным затуханием на ближнем конце линии (near end cross talk - NEXT) , переходным затуханием на дальнем конце линии (far end cross talk - FEXT) .
