Штанговая скважинная насосная установка.

В основу способа эксплуатации скважин штанговыми насосами положено использование объемного насоса возвратно поступательного действия, спускаемого в скважину и приводимого в действие приводом, расположенным на поверхности. Привод и скважинный насос соединены вместе посредством механической связи. Весь этот комплекс оборудования называют скважинной штанговой насосной установкой (СШНУ).

Скважинная штанговая установка состоит из привода, устьевого оборудования, колонны насосных штанг, колонны насосно-компрессорных труб, скважинного насоса и вспомогательного подземного оборудования. В отдельных случаях какой-либо из элементов может отсутствовать, тогда его функцию выполняют другие элементы СШНУ.

Привод предназначен для преобразования энергии двигателя в механическую энергию колонны насосных штанг, движущихся возвратно-поступательно.

Колонна насосных штанг представляет собой стержень, состоящий из отдельных штанг, соединенных друг с другом резьбовыми соединениями. Колонна насосных штанг передает механическую энергию от привода к скважинному насосу.

Скважинный насос, как правило, плунжерный, преобразует механическую энергию движущихся штанг в энергию откачиваемой пластовой жидкости.

Колонна насосно-компрессорных труб служит каналом для подъем откачиваемой пластовой жидкости и обеспечивает удержание на весу цилиндра скважинного насоса.

Устьевое оборудование герметизирует внутреннюю полость колонны НКТ, ее соединения с нефтепромысловым коллектором, а также фиксирует верх колонны НКТ.

Вспомогательное подземное оборудование устанавливается в зависимости от особенностей каждой скважины. В комплект могут входить: якорь, фиксирующий низ колонны НКТ относительно эксплутационной колонны, газовые и песочные якоря или сепараторы для отделения из пластовой жидкости, поступающей на прием скважинного насоса, газа и песка, иногда кла-паны-отсекатели пласта.

В отдельных случаях колонна штанг может быть полой, и ее внутренняя полость используется в качестве канала для подъема пластовой жидкости. При этом колонна НКТ может отсутствовать, а цилиндр скважинного насоса фиксируется специальным якорем с пакером.

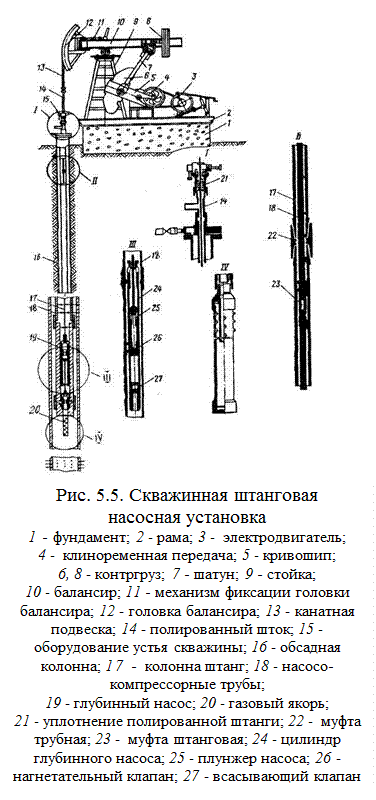

В большинстве СШНУ (рис. 5.5) в качестве привода применяют балансирные станки-качалки. Балансирный станок-качалка состоит из рамы 2, установленной на массивном фундаменте 1. На раме смонтированы стойка 9, на которой с помощью шарнира укреплен балансир 10, имеющий на одном конце головку 12, на другом — шарнир, соединяющий его с шатуном 7. Шатун соединен с кривошипом 5, укрепленном на выходном валу редуктора. Входной вал редуктора посредством клиноременной передачи соединен с электродвигателем 3. Головки балансира соединены с колонной штанг с помощью канатной подвески 13.

Колонна насосных штанг соединяет канатную подвеску насоса с плунжером глубинного насоса. Колонна собирается из отдельных штанг 17. Штанги имеют длину от 6 до 10 м, диаметр от 12 до 25 мм и более, соединяются друг с другом посредством муфт 23. Полированный шток 14 имеет поверхность, обработанную по высокому классу чистоты, иногда ею называют первой или сальниковой штангой.

Колонна насосно-компрессорных труб служит для подъема пластовой жидкости на поверхность и соединяет устьевую арматуру с цилиндром глубинного насоса. Она составлена из труб 18 длиной по 8 - 12 м, диаметром 48 - 114 мм, соединенных трубными муфтами 22. В верхней части колонны установлен устьевой сальник, герметизирующий насосно-компрессорные трубы. Через сальник пропущена полированная штанга. Оборудование устья скважины имеет отвод, по которому откачиваемая жидкость направляется в промысловую сеть.

Скважинный насос III представляет собой насос одностороннего действия. Он состоит из цилиндра 24, прикрепленного к колонне насосно-компрессорных труб, плунжера 25, соединенного с колонной штанг. Нагнетательный клапан 26 установлен на плунжере, а всасывающий 27 - в нижней части цилиндра.

Ниже насоса при необходимости устанавливается газовый IV или песочный якорь. В них газ и песок отделяются от пластовой жидкости. Газ направляется в затрубное пространство между насосно-компрессорной 18 и обсадной 16 колоннами (на фрагментах I—IV рисунка эксплуатационная колонна не показана), а песок осаждается в корпусе якоря.

При работе СШНУ энергия от электродвигателя передается через редуктор к кривошипно-шатунному механизму, преобразующему вращательное движение выходного вала редуктора через балансир в возвратно-поступательное движение колонны штанг. Связанный с колонной штанг плунжер также совершает возвратно-поступательное движение.
