Теплофикация

Суть метода теплофикации заключается в том, чтобы потери теплоты в цикле Ренкина (в конденсаторе) сделать «пользой». Организация процесса теплофикации заключается в следующем (см. рис. 6.9).

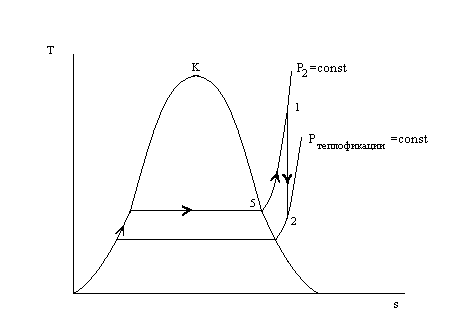

Рис.6.9. Иллюстрация к объяснению процесса теплофикации.

Водяной пар с состоянием т. 1 направляется в паровую турбину, но процесс расширения проводится не до конца, а до давления р_{теплофик}. Далее, пар после турбины направляется по паропроводу в тепловые пункты жилых районов. В этих пунктах установлен теплообменник, который нагревает питьевую воду из водопроводной сети за счет процесса конденсации пара из паропровода. Часть горячей воды идет на отопление жилых и производственных зданий, другая часть – на бытовые нужды. Конденсат возвращается обратно в паросиловую установку на вход питательного насоса.

Идея этого метода состоит в том, что «пользой» для паросиловой установки теперь является не только работа турбины, но и теплота перегретого пара, направляемая в жилые районы. И жители города, промышленные предприятия платят поставщикам тепловой энергии.

Теплофикация получила самое широкое распространение в России, так как Россия все-таки северная страна с суровым климатом.
