Традиционная телефонная система (даже если она в один прекрасный день полностью перейдет на многогигабитный оптоволоконный кабель) никогда не сможет удовлетворить потребности огромной группы пользователей — людей, находящихся в пути. Люди хотят получить возможность быть на связи буквально везде: в автомобиле, самолете, бассейне и т. д. Через несколько лет не останется такой точки на Земле, откуда нельзя было бы позвонить по телефону, послать e-mail и выйти в Интернет. По крайней мере, люди ожидают именно это. Следовательно, интерес к беспроводной телефонии будет продолжать расти. В следующих разделах мы рассмотрим подробности, касающиеся этой темы.

Беспроводные телефоны бывают двух типов: домашние радиотелефоны и мобильные телефоны (иногда называемые сотовыми телефонами). Радиотелефоны представляют собой устройства, состоящие из базовой станции и одной или нескольких переносных трубок. Они предназначены для использования внутри жилья или в непосредственной близости от него. Их никогда не объединяют в сети. Мы более подробно рассмотрим мобильные системы связи, которые используются как для передачи речи, так и для обмена данными.

На данный момент можно выделить уже три разных поколения мобильных телефонов и четвертое (перспективное), которые осуществляют (стандарты приведены по данным википедия):

1) аналоговую голосовую связь (1G - NMT, AMPS, Hicap);

2) цифровую голосовую связь (2G - GSM, iDEN, D-AMPS, IS-95, PDC, CSD, GPRS, HSCSD, WiDEN; 2.75G - EDGE/EGPRS, CDMA2000 (1xRTT));

3) цифровую голосовую связь и обмен данными (Интернет, электронная почта и т. д.) (3G - UMTS (W-CDMA), CDMA2000 (1xEV-DO/IS-856), FOMA, TD-SCDMA; 3,5G - UMTS (HSDPA), UMTS (HSUPA), CDMA2000 (EV-DO Rev.A); 3,75G - UMTS (HSPA+), CDMA2000 (EV-DO Rev.B/3xRTT));

4) высокую скоростью передачи данных и повышенное качество голосовой связи (4G - WiMAX, LTE)



Рис. 5.4. Схема поколений связи

Таблица поколений связи

Поколение 1G 2G 2.5G 3G 3.5G 4G
Реализация 2006—2007 2008—2010
Скорость передачи 1,9 кбит/с 14,4 кбит/с 384 кбит/с 2 Мбит/с 3-14 Мбит/с 1 Гбит/с
Стандарты AMPS, TACS, NMT TDMA, CDMA, GSM, PDC GPRS, EDGE, 1xRTT WCDMA, CDMA2000, UMTS HSDPA единый стандарт



Огромное влияние на процесс раз вития технологий этого типа оказали политические и экономические решения. Первая мобильная система была предложена американской компанией AT&T, которая, с согласия комиссии FCC, установила мобильную связь на всей территории Соединенных Штатов. В результате целая страна обрела единую (аналоговую) систему связи, и мобильный телефон, купленный, например, в Калифорнии, успешно работал в Нью-Йорке. А в Европе все получилось наоборот: когда туда пришла мобильная связь, каждая страна бросилась разрабатывать собственные системы, в результате чего проиграли все.



Однако Европа чему-то научилась на своих ошибках, и с появлением цифровых систем государственные телефонные службы объединились, чтобы создать единый стандарт (GSM) по которому могли бы работать любые европейские мобильные телефоны. К тому времени в США государство вышло из бизнеса, связанного со стандартизацией, поэтому новые цифровые мобильные системы стали заботой коммерческ их структур. Это привело к тому, что разные производители стали выпускать разнотипные мобильные телефоны, и в США появились две основные (и одна поменьше) несовместимые цифровые мобильные телефонные системы.

Несмотря на изначальное лидерство США, Европа сейчас обошла Штаты по популярности мобильной связи. Одной из причин является, конечно, единая европейская система. Еще одна причина довольно забавна. Она связана с телефонными номерами. В США не различаются номера мобильных и стационарных телефонов. Поэтому нет никакой возможности узнать, набирая номер, например, (212) 234-5678, попадете вы на городской телефон (дешевый или вообще бесплатный звонок) или на сотовый (дорогой звонок). Чтобы люди не нервничали каждый раз, гадая, куда они звонят, телефонные компании заставили абоненто в сотовой связи платить за входящие звонки. Но многих такое решение отпугнуло — люди стали бояться потратить большую сумму денег на один только прием входящих звонков. В Европе у мобильных телефонов номер начинается с особого кода (обычно это число в районе 800-900), поэтому его сразу можно узнать. Значит, можно установить обычное правило, принятое в телефонии: платит звонящий (за исключением международных звонков, где платят оба).

Третий фактор, оказавший большое влияние на популярность мобильных систем, — это широкое распространение телефонов с предоплатой разговоров (до 75 % в некоторых регионах). Их можно купить во многих магазинах, и это не представляет особой сложности. Они могут быть заряжены, например, на 20 или 50 евро, а при снижении баланса до нуля их можно «перезарядить» с помощью секретного PIN-кода.

Мобильные телефоны первого поколения: аналоговая передача речи (1G)

Мобильные радиотелефоны эпизодически применялись в морском судоходстве и военной связи в первые десятилетия XX века. В 1946 году в Сент-Луисе была установлена первая система автомобильных телефонов. Она имела один большой передатчик, расположенный на крыше высокого здания, и единственный канал приема и передачи данных. Чтобы начать разговор, нужно было нажать на кнопку, которая включала передатчик и отключала приемник. Такие системы, известные как тангентные, существовали в некоторых городах еще в конце 50-х. СВ-радио, системы, используемые в такси и полицейских машинах, часто используют эту же технологию.

В 1960-х годах появилась усовершенствованная система мобильной телефонной связи, IMTS (Improved Mobile Telephone System). Она также использовала мощный (200-ваттный) передатчик, установленный на вершине горы, но уже имела два частотных канала: один для отправки, другой — для приема данных. Поэтому микрофонная кнопка уже была не нужна. Благодаря разделению входящих и исходящих каналов пользователи мобильных телефонов не могли слышать чужие разговоры (в отличие от тангентных систем, используемых в такси).

IMTS поддерживала 23 канала в диапазоне от 150 до 450 МГц. Из-за небольшого числа каналов пользователям часто подолгу приходилось ждать освобождения линии. К тому же из-за сильной мощности передатчика смежные системы должны были располагаться на расстоянии нескольких сотен километров друг от друга во избежание интерференции сигналов. В общем, из-за низкой емкости эта система была признана непрактичной.

AMPS (Advanced Mobile Phone Service – усовершенствованная мобильная телефонная служба, диапазон 800 МГц) – широко используется в США, Канаде, Центральной и Южной Америке, Австралии; известен также как «североамериканский стандарт»; это наиболее распространенный стандарт в мире, обслуживающий почти половину всех абонентов сотовой связи (вместе с цифровой модификацией D-AMPS, речь о которой впереди); используется в России в качестве регионального стандарта (в основном - в варианте D-AMPS), где он также является наиболее распространенным;

TACS (Total Access Communications System – общедоступная система связи, диапазон 900 МГц) - используется в Англии, Италии, Испании, Австрии, Ирландии, с модификациями ETACS (Англия) и JTACS/NTACS (Япония); это второй по распространенности стандарт среди аналоговых; еще недавно, в 1995 г., он занимал и общее второе место в мире по величине абонентской базы, но в 1997 г. оттеснен на четвертое место более быстро развивающимися цифровыми стандартами;

NMT 450 и NMT 900 (Nordic Mobile Telephone – мобильный телефон северных стран, диапазоны 450 и 900 МГц соответственно) - используется в Скандинавии и во многих других странах; известен также как «скандинавский стандарт»; третий по распространенности среди аналоговых стандартов мира; стандарт NMT 450 является одним из двух стандартов сотовой связи, принятых в России в качестве федеральных (второй - цифровой стандарт GSM 900);

С-450 (диапазон 450 МГц) - используется в Германии и Португалии;

RTMS (Radio Telephone Mobile System - мобильная радиотелефонная система, диапазон 450 МГц) - используется в Италии;

Radiocom 2000 (диапазоны 170, 200, 400 МГц) - используется во Франции;

NTT (Nippon Telephone and Telegraph system - японская система телефона и телеграфа, диапазон 800…900 МГц - в трех вариантах) - используется в Японии.

Во всех аналоговых стандартах применяются частотная модуляция для передачи речи и частотная манипуляция для передачи информации управления (или сигнализации - signaling). Для передачи информации различных каналов используются различные участки спектра частот - применяется метод множественного доступа с частотным разделением каналов (Frequency Division Multiple Access - FDMA), с полосами каналов в различных стандартах от 12,5 до 30 кГц. С этим непосредственно связан основной недостаток аналоговых систем - относительно низкая емкость, являющаяся прямым следствием недостаточно рационального использования выделенной полосы частот при частотном разделении каналов. Этот недостаток стал очевиден уже к середине 80-х годов, в самом начале широкого распространения сотовой связи в ведущих странах, и сразу же значительные силы были направлены на поиск более совершенных технических решений. В результате этих усилий и поисков появились цифровые сотовые системы второго поколения. Переход к цифровым системам сотовой связи стимулировался также широким внедрением цифровой техники в связь в целом и в значительной степени был обеспечен разработкой низкоскоростных методов кодирования и появлением сверхминиатюрных интегральных схем для цифровой обработки сигналов.

Усовершенствованная мобильная телефонная связь (AMPS). Все изменилось с появлением системы усовершенствованной мобильной телефонной связи, AMPS (Advanced Mobile Phone System), изобретенной компанией Bell Labs и впервые установленной в США в 1982 году. Она также использовалась в Англии, где называлась TACS, и в Японии — под именем MCS-L1. Несмотря на то, что сейчас эта система уже ушла в прошлое, мы все же ее рассмотрим, поскольку многие ее фундаментальные свойства были напрямую унаследованы ее цифровым последователем, D-AMPS (для совместимости со старым оборудованием).

В любой мобильной телефонной системе географический регион охвата делится на соты (стільник) (отсюда иногда применяемое название — «сотовые телефоны»). В AMPS размер сот составляет обычно от 10 до 20 км; в цифровых системах соты еще мельче. Каждая сота работает на своих частотах, не пересекающихся с соседними. Лежащая в основе телефонной системы AMPS идея разбиения территории на относительно небольшие ячейки и использования одних и тех же частот в различных (но не соседних) ячейках дает этой системе значительно большие возможности по сравнению с более ранними системами. В то время как в системе IMTS на территории диаметром 100 км для каждого звонка требовалась своя частота, система AMTS в той же области могла состоять из ста десятикилометровых сот и поддерживать от 5 до 10 звонков на одной и той же частоте в сильно удаленных друг от друга ячейках. Кроме того, небольшие размеры сот означають меньшую мощность, требующуюся для передатчиков, а значит, и меньшую стоимость устройств. Телефонные трубки имеют выходную мощность около 0,6 Вт, передатчики в автомобилях — около 3 Вт, что является максимальной мощностью, которую разрешает Федеральная комиссия связи США (Federal Communication Commission, FCC).

Идея повторного использования частоты проиллюстрирована на рис. 5.5, а. Соты имеют форму, близкую к окружности, однако на модели их легче представить в виде шестиугольников. В левой части рисунка все соты одного размера. Они объединены в группы по семь сот. Каждая буква соответствует определенному набору частот. Обратите внимание на то, что между ячейками с одинаковыми наборами частот располагается буфер примерно в две ячейки шириной, в котором данные частоты не используются — это обеспечивает хорошее разделение сигналов одинаковых частот и низкий уровень помех.

Рис. 5.5. Повторное использование частоты (а); разбиение на микросоты (б)

Главная задача заключается в том, чтобы найти подходящие возвышенности для размещения антенн базовых станций.

Если в каком-нибудь регионе количество пользователей вырастает настолько, что система переполняется, то мощность передатчиков уменьшается, а переполненные соты разбиваются на соты меньшего размера (микросоты), как показано на рис. 5.5, б.

В центре каждой ячейки располагается базовая станция (БС), с которой связываются все телефоны, находящиеся в ее зоне действия. Базовая станция состоит из компьютера и приемника/передатчика, соединенного с антенной. В небольших системах все базовые станции соединены с одним устройством, называемым MTSO(Mobile Telephone Switching Office — коммутатор мобильных телефонов) или MSC (Mobile Switching Center — мобильный коммутационный центр). MSC контролирует определённую географическую зону с расположенными на ней BTS и BSC.

Базовая станция (BTS) обеспечивает приём/передачу сигнала между MS (MS — Mobile Station, подвижные станции - мобильные (сотовые) телефоны) и контроллером базовых станций. BTS является автономной и строится по модульному принципу. Направленные антенны базовых станций могут располагаться на вышках, крышах зданий и т. д.

Контроллер базовых станций (BSC) контролирует соединения между BTS и подсистемой коммутации. В его полномочия также входит управление очерёдностью соединений, скоростью передачи данных, распределение радиоканалов, сбор статистики, контроль различных радиоизмерений, назначение и управление процедурой Handover.

Существуют разновидности MSC, в зависимости от специфики их функционирования в сети. Причём, все эти термины могут относиться к одному и тому же MSC, который в разное время выполняет разные функции.

Шлюзовой MSC (Gate MSC, GMSC) — это MSC, который обрабатывает вызовы, приходящие из внешних сетей. Этот термин актуален в контексте отдельно взятого вызова, так как любой MSC может работать и как шлюзовой коммутатор, и как абонентский MSC. Тем не менее, ряд производителей выделяют для GMSC отдельный высокопроизводительный MSC, к которому не подключают контроллеры базовых станцией (BSC).

Абонентский MSC (Visited MSC) — это MSC, в зоне действия которого находится абонент. В VLR, привязанном к данному MSC, содержатся данные об абоненте.

Anchor MSC (MSC источник, отправной) — это MSC, который инициирует процедуру хендовера (handover). Целевой MSC — это MSC на который должен пройти handover, то есть передаться обслуживание. MSC Server — часть новой концепции MSC, появившаяся в 3GPP Release 5.

Большой системе может потребоваться несколько коммутаторов, которые соединяются с коммутатором второго уровня, и т. д. Коммутаторы мобильных телефонов являются аналогами оконечных телефонных станций и в самом деле соединяются хотя бы с одним оконечным коммутатором обычной телефонной системы. Коммутаторы мобильных телефонов связываются с базовыми станциями, друг с другом и с коммутируемой телефонной сетью общего пользования (PSTN, Public Switched Telephone Network), построенной на основе коммутации пакетов.

В каждый момент времени мобильный телефон логически находится в зоне действия одной ячейки и управляется базовой станцией этой ячейки. Когда телефон физически покидает ячейку, его базовая станция замечает ослабление сигнала и опрашивает все окружающие станции, насколько хорошо они слышат сигнал этого телефона. Затем базовая станция передает управление данным телефоном ячейке, получающей от нее наиболее сильный сигнал, таким образом определяя ячейку, в которую переместился мобильный телефон. После этого телефон информируется о переходе в ведение новой БС, и если в этот момент ведется разговор, телефону будет предложено переключиться на новый канал (поскольку в соседних сотах одинаковые частотные каналы не используются). Подобный процесс называется передачей (handoff) и занимает около 300 мс. Назначение канала осуществляет коммутатор мобильных телефонов MTSO, являющийся центральным нервом системы. Базовые станции представляют собой всего лишь радиоретрансляторы.

Передача может осуществляться двумя способами. При мягкой передаче телефон переходит в ведение новой базовой станции еще до ухода со старой. При этом не происходит даже кратковременного пропадания связи. Недостатком такого метода является то, что в момент перехода с одной БС на другую телефон должен работать одновременно на двух частотах. Телефоны первого и второго поколения этого делать не умеют.

При жесткой передаче старая базовая станция обрывает связь с телефоном еще до того, как новая взяла его под свою опеку. Если последняя не может в течение какого-то времени наладить связь с телефоном (например, по причине отсутствия свободных частот), то разговор может оборваться. Пользователь, конечно, заметит это, но ничего не поделаешь — так иногда случается при использовании данной технологии.

Каналы. Система AMPS использует 832 дуплексных канала, каждый из которых состоит из пары симплексных каналов. 832 симплексных канала передачи располагаются в диапазоне от 824 до 849 МГц, и еще 832 симплексных канала приема — от 869 до 894 МГц. Ширина каждого канала составляет 30 кГц. Таким образом, для разделения каналов в системе AMPS используется частотное уплотнение.

Схемы мультиплексирования (уплотнения) могут быть разделены на две основные категории: FDM (Frequency Division Multiplexing — частотное уплотнение) и TDM (Time Division Multiplexing — мультиплексирование с временным уплотнением). При частотном уплотнении частотный спектр делится между логическими каналами, при этом каждый пользователь получает в исключительное владение свой поддиапазон. При мультиплексировании с временным уплотнением пользователи поочереди (циклически) пользуются одним и тем же каналом, и каждому на короткий промежуток времени предоставляется вся пропускная способность канала.

В диапазоне 800 МГц длина радиоволн составляет около 40 см. Такие радио волны распространяются строго по прямой линии. Они поглощаются деревьями и отражаются от поверхности земли и зданий. Может случиться так, что сигнал с мобильного телефона достигнет базовой станции по прямому пути, но, кроме того, с небольшим запозданием попадет на ту же станцию, отразившись от земли или здания. Такой эффект может привести к появлению эха или искажению сигнала (многолучевое затухание). Иногда можно услышать отдаленный разговор, отразившийся несколько раз.

Все 832 канала можно разделить на четыре категории:

1. Управляющие каналы (от базы к мобильному телефону) для управления системой.

2. Пейджинговые каналы (от базы к мобильному телефону) для передачи сообщений мобильным пользователям.

3. Каналы доступа (двунаправленные) для установления соединения и назначения каналов.

4. Каналы данных (двунаправленные) для передачи голоса, факса или данных.

Для управления резервируется 21 канал. Они прошиваются в программируемом запоминающем устройстве (ППЗУ) каждого телефона. Поскольку одни и те же частоты не могут использоваться в соседних сотах, то число голосовых каналов, доступных в пределах одной ячейки, значительно меньше 832 — обычно около 45.

Управление вызовом. Каждый мобильный телефон в системе AMPS снабжается 32-разрядным порядковым номером и 10-ти значным телефонным номером, которые записываются в ППЗУ телефона. Телефонный номер состоит из 3-значного кода области, занимающего 10 бит, и 7-значного номера абонента, занимающего 24 бита. При включении телефон сканирует запрограммированный список из 21 управляющего канала, в котором он ищет наиболее сильный сигнал.

Затем телефон передает в эфир свой 32-разрядный порядковый номер и 34-разрядный телефонный номер. Как и вся управляющая информация в системе AMPS, этот пакет посылается в цифровой форме несколько раз с применением помехоустойчивого кодирования, хотя сами голосовые каналы являются аналоговыми.

Когда базовая станция слышит этот сигнал, она передает сообщение коммутатору MTSO, который фиксирует появление нового пользователя, а также информирует «домашний» коммутатор абонента о его новом местоположении. Обычно мобильный телефон регистрируется примерно каждые 15 минут.

Чтобы позвонить с мобильного телефона, его владелец включает телефон, вводит номер и нажимает клавишу SEND. При этом телефон посылает набранный телефонный номер вместе со своими идентификаторами по каналу доступа. Если при этом происходит коллизия, то телефон повторяет попытку позже. Когда базовая станция получает запрос, она информирует об этом коммутатор. Если звонящий является клиентом оператора связи, которому принадлежит данный коммутатор (или одного из ее партнеров), тогда коммутатор ищет для него свободный канал. Если такой канал находится, то номер этого канала посылается обратно по управляющему каналу. Затем мобильный телефон автоматически переключается на выбранный голосовой канал и ждет, пока тот, кому звонят, ответит.

Входящие звонки обрабатываются иначе. Находящиеся в режиме ожидания телефоны постоянно прослушивают пейджинговый канал, ожидая адресованных им сообщений. Когда поступает звонок на мобильный телефон (с обычного или другого мобильного телефона), то пакет посылается на «домашний» коммутатор вызываемого, которому должно быть известно текущее местонахождение абонента. Этот пакет пересылается на базовую станцию в его текущей ячейке, которая посылает по пейджинговому каналу сообщение типа: «Элемент 14, вы здесь?». При этом телефон, которому звонят, по управляющему каналу отвечает: «Да». Тогда базовая станция ему сообщает: «Элемент 14, вам звонок по каналу 3». После этого сотовый телефон переключается на канал 3 и начинает издавать звуковые сигналы (или проигрывать мелодию, которую владельцу подарили на день рождения).

«Скандинавский стандарт»

NMT (Nordic Mobile Telephone) — аналоговый стандарт мобильной связи в диапазоне частот от 453 до 468 МГц.

Примечательные особенности стандарта NMT. Значительно большая по сравнению с другими стандартами площадь обслуживания одной базовой станции и соответственно меньшие затраты, а также малое затухание сигнала на открытом пространстве, что оптимально для обширных территорий с низкой плотностью населения.

Рис. 5.6

Большая дальность — возможность пользоваться связью на расстоянии в несколько десятков километров от базовой станции (теоретически до 100 км, особенно летом) и даже за пределами гарантированной зоны покрытия, если абонент может подключить высокоэффективные направленные антенны и усилители.

Слабая помехоустойчивость — в этом частотном диапазоне уровень индустриальных помех выше, чем в диапазонах 800, 900 и 1800 МГц. В больших городах это выражается в навязчивом шипении и треске в динамиках.

Меньшая, чем в цифровых стандартах, возможность предоставления широкого спектра сервисных услуг.

Незащищённость от подслушивания. Абоненту NMT-450 полезно знать, что его переговоры легко принимает УКВ-приемник соответствующего диапазона. Поэтому ни о какой конфиденциальности говорить не приходится.

Габариты, вес, потребление энергии аккумуляторов у телефонных аппаратов больше, чем в цифровых системах, а время работы соответственно меньше. В новых моделях эти недостатки менее выражены.

Вероятность снижения качества связи внутри помещений выше.

Невысокая абонентская емкость сетей, обусловленная диапазоном используемых частот и особенностями технических решений, может увеличивать время дозвона в моменты пиковой нагрузки. По этой причине в крупных городах число одновременно используемых номеров в пределах одной соты стандарта NMT-450 ограничено. Но абонентам звонить не запретишь и появляется соответствующая проблема.

NMT-450 меньше всего соответствует требованиям «городского» стандарта и больше всего подходит для малонаселённых районов.

Схема NMT:

Рис. 5.7

Перспективы стандарта NMT. В процессе модернизации разрабатываются новые версии стандарта. Для увеличения емкости сотовых сетей стандарта NMT-450 планируется использовать шаг частотной сетки 12,5 кГц вместо стандартного шага 25 кГц, что позволит увеличить количество рабочих каналов с 180 до 359. Но этой привилегией смогут воспользоваться только владельцы новых моделей телефонов.

Предполагается использовать временное разделение каналов, как в цифровых системах (работа нескольких абонентов на одной частоте).

В Европейских странах у этого стандарта перспектива одна — полный отказ от NMT-450 и переход на технологию IMT-MC-450 (CDMA2000).

Мобильные телефоны второго поколения: цифровая передача голоса (1G)

Второе поколение является цифровым. Как не было никаких четких стандартов в первом поколении мобильных телефонов, так не появились они и ко второму поколению. Сейчас используются четыре системы второго поколения: D-AMPS, GSM, CDMA и PDC. Далее мы обсудим первые три из них. PDC нашла применение только в Японии и является, на самом деле, модификацией D-AMPS, направленной на сохранение совместимости с японским аналоговым оборудованием первого поколение. Название PCS (Personal Communications Services — персональная служба связи) иногда используется в литературе по маркетингу и означает систему второго поколения (цифровую, разумеется). Изначально так назывался телефон, работающий в диапазоне 1900 МГц, впрочем, сейчас различия почти стерлись.

D-AMPS – цифровая усовершенствованная мобильная связь

Вторым поколением AMPS является полностью цифровая система D-AMPS. Она описывается международным стандартом IS-54 и его последователем — IS-136. Система D-AMPS была разработана таким образом, чтобы она могла успешно сосуществовать с AMPS и мобильные телефоны первого и второго поколения могли работать одновременно в одной и той же соте.

В частности, D-AMPS использует те же 30-герцевые каналы, что и AMPS. Они располагаются в том же диапазоне, то есть может получиться так, что какой-то канал будет аналоговым, а соседние с ним каналы — цифровыми. В зависимости от конкретного набора телефонов в данной ячейке ее коммутатор определяет, какие каналы цифровые, какие аналоговые, и может динамически менять их тип в завимости от того, какие телефоны попадают или выходят из зоны действия базовой станции ячейки. Когда D-AMPS была представлена как новая служба, для нее был выделен дополнительный диапазон, с расчетом на увеличение нагрузки. Исходящие каналы расположили на частотах 1850-1910 МГц, а соответствующие входящие каналы — на частотах 1930-1990 МГц. Как и в AMPS, каналы парные. В этой полосе длина волн составляет 16 см, поэтому стандартная антенна размером в четверть длины волны будет размером всего лишь 4 см, что дает возможность создать более компактные телефоны. Тем не менее многие телефоны D-AMPS могут использовать оба диапазона (как 850, так и 1900 МГц), что позволяет использовать увеличенный набор доступных каналов.

В мобильном телефоне системы D-AMPS голосовой сигнал захватывается микрофоном, оцифровывается и сжимается, при помощи более сложной модели, чем дельта-модуляция и схема предсказания. Метод компрессии в данном случае принимает в расчет особенности человеческого голоса, сжимая речь со стандартных 56 Кбит/с (РСМ-кодирование) до 8 Кбит/с и даже меньше. Сжатие производится специальной схемой, называемой вокодером (Bellamy, 2000), прямо в телефоне, а не на базовой или коммутационной станции. Это уменьшает размеры информации, которую необходимо передать в эфир. При использовании стационарной телефонии нет никакого смысла в сжатии данных в самом телефонном аппарате, поскольку уменьшение трафика в локальной линии никак не влияет на общую емкость системы.



Компьютерные данные, посылаемые модемом, также передаются в аналоговом виде по местным телефонным линиям, поэтому нижеследующее описание касается их целиком и полностью. Аналоговые сигналы оцифровываются на оконечной телефонной станции устройством, называемым кодек (кодер-декодер), которое вырабатывает серии 8-битных чисел. Частота дискретизации кодека составляет 8000 отсчетов в секунду (125 мкс/отсчет). Это связано с теоремой Найквиста, в которой утверждается, что такой частоты достаточно для извлечения всей информации из телефонного канала с полосой частот в 4 кГц. При более низкой частоте часть информации была бы потеряна, а более высокая скорость отсчетов была бы излишней. Подобная технология называется кодово-импульсной модуляцией, PCM (pulse-code modulation). Кодово-импульсная модуляция составляет основу современной телефонной системы. В результате практически все временные интервалы, используемые в телефонной системе, кратны 125 мкс.

При оцифровывании речевого сигнала было бы соблазнительно попытаться с помощью статистических методов уменьшить количество бит, необходимых для передачи информации в каждом канале. Подобные приемы применимы не только для речевых, но также и для любых аналоговых сигналов. Все эти методы сжатия основываются на том принципе, что сигнал меняется относительно медленно по сравнению с частотой дискретизации, поэтому большая часть информации в 7- или 8-разрядном числе является избыточной.

Один из методов сжатия, называющийся дифференциальной кодово-импульсной модуляцией, заключается в выводе не амплитуды сигнала, а разности текущего и предыдущего значений амплитуды. Поскольку скачки более чем на ±16 уровней на шкале из 128 уровней маловероятны, то вместо 7 бит может оказаться достаточно 5. Если же сигнал неожиданно совершит большой скачок, то кодирующей системе понадобится несколько периодов дискретизации, чтобы догнать убежавший сигнал. При передаче речи такая ошибка, впрочем, вообще может быть проигнорирована.

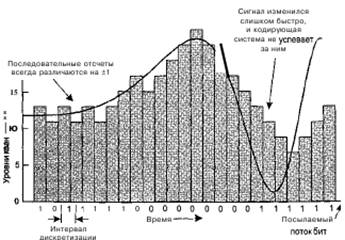

Один из вариантов метода сжатия требует, чтобы значение сигнала в каждом отсчете отличалось от предыдущего на +1 или -1. При этом можно передавать всего лишь один бит, сообщающий, увеличился сигнал по отношению к предыду щему значению или уменьшился. Это называется дельта-модуляцией (рис. 5.8). Как и любой подобный метод сжатия, дельта-модуляция предполагает, что сигнал изменятся довольно медленно, то есть значения сигналов в соседних отсчеттах различаются ненамного. Если сигнал изменяется быстрее, чем позволяет метод, информация теряется.

Рис. 5.8

Более сложным вариантом дифференциальной кодово-импульсной модуляции является предсказание следующего значения сигнала по нескольким предыдущим отсчетам. При этом кодируется только разница между реальным и предсказанным сигналом. Приемник и передатчик должны использовать, конечно же, один и тот же алгоритм предсказания. Серия подобных методов называется кодированием с предсказанием. Они полезны тем, что позволяют уменьшить размер чисел, которые нужно кодировать, а следовательно, количество передаваемых бит.

Вокодер (англ. voice coder — кодировщик голоса) — устройство синтеза речи на основе произвольного сигнала с богатым спектром. Изначально вокодеры были разработаны в целях экономии частотных ресурсов радиолинии системы связи при передаче речевых сообщений. Экономия достигается за счёт того, что вместо собственно речевого сигнала передают только значения его определённых параметров, которые на приемной стороне управляют синтезатором речи. Основу синтезатора речи составляют три элемента (рис. 5.9): генератор тонального сигнала для формирования гласных звуков, генератор шума для формирования согласных и система формантных фильтров для воссоздания индивидуальных особенностей голоса. После всех преобразований голос человека становится похожим на голос робота, что вполне терпимо для средств связи и интересно для музыкальной сферы. Так было лишь в самых примитивных вокодерах первой половины прошлого столетия. Современные связные вокодеры обеспечивают высочайшее качество голоса при существенно более сильной степени сжатия в сравнении с упомянутыми выше.

Рис. 5.9

Когда же речь идет о мобильной связи, то в оцифровке и сжатии данных в самой трубке есть значительная выгода: достаточно сказать, что три абонента D-AMPS могут одновременно использовать одну и ту же пару частотных каналов за счет мультиплексирования с разделением времени. Каждая пара частот поддерживает скорость 25 кадров/с (40 мс на кадр). Кадры состоят из шести временных интервалов по 6,67 мс, как показано на рис. 5.10 для самой низкочастотной канальной пары.

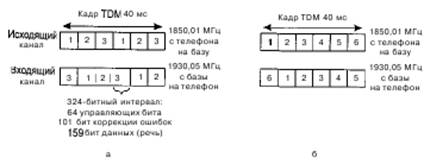

Рис. 5.10 Канал D-AMPS с тремя абонентами (а); канал D-AMPS с шестью абонентами (б)

Каждый кадр обслуживает трех пользователей, которые поочередно занимают исходящий и входящий каналы. Во время первого кадрового интервала (рис. 5.10, а), например, пользователь 1 может передавать данные на базовую станцию, а в это время пользователь 3 может принимать данные. Кадровый интервал состоит из 324 бит, из них 64 используются для организации защитного интервала, синхронизации и функций управления. Таким образом, пользователю предоставляется 260 бит. Из них 101 используется для исправления ошибок при передаче по зашумленному эфиру, поэтому в чистом виде для полезных данных остается лишь 159 бит. При скорости 50 интервалов в секунду пропускная способность, доступная для передачи сжатой речевой информации, составляет около 8 Кбит/с, то есть 1/7 стандартной пропускной способности PCM.

Использование улучшенных алгоритмов сжатия может позволить уложить речь в 4 Кбит/с, в этом случае один кадр может использоваться одновременно шестью абонентами, как показано на рис. 5.10, б. С точки зрения операторов мобильной связи, возможность сжатия данных в 3-6 раз относительно AMPS — это большая победа. Этим объясняется популярность «персональных служб связи». Конечно, качество звука при 4 Кбит/с не сравнить с 56 Кбит/с, однако некоторые операторы, тем не менее, рекламируют высококачественный звук, который можно якобы сравнить со звуком Hi-Fi аппаратуры. Но должно быть очевидно, что канал 8 Кбит/с никогда не даст даже качества древнего модема на 9600 бит/с.

Структура управления D-AMPS довольно сложна. Не вдаваясь в подробности, можно сказать, что группы из 16 кадров формируют суперкадр, и некоторая часть служебной информации появляется ограниченное количество раз в суперкадре. Используются шесть основных управляющих каналов: конфигурация системы, управление в реальном и модельном (не реальном) времени, пейджинговые функции, ответы на запросы доступа и короткие сообщения. Но концептуально работа D-AMPS не отличается от работы AMPS. Когда телефон включен, он находится в контакте с базовой станцией, сообщая о себе и прослушивая управляющий канал на предмет входящих звонков. Обнаружив новый телефон, коммутатор информирует домашнюю базу абонента о его местонахождении, благодаря чему звонки могут быть корректно маршрутизированы.

Системы AMPS и D-AMPS различаются методом передачи сигнала телефона с одной базовой станции на другую. В AMPS этим занимается коммутатор, не привлекая никакие мобильные устройства. Как видно из рис. 5.10, в D-AMPS треть времени мобильный телефон занимается не передачей и не приемом информации. Он использует пустые кадровые интервалы для измерения качества линии. Когда он обнаруживает, что сигнал пропадает, то жалуется на это коммутатору, который разрывает соединение с текущей базовой станцией. В это время телефон может попытаться найти станцию с более сильным сигналом. Как и в AMPS, на передачу уходит около 300 мс. Метод, используемый в D-AMPS, называется передачей с помощью телефона, МАНО (Mobile Assisted HandOff).



Метод мультиплексирования с разделением времени, используемый в Северной Америке и Японии, называется «носитель Т1». Он изображен на рис. 5.11. (Строго говоря, формат называется DS1, а Т1 — это название носителя, но мы не будем здесь проводить столь жесткого разграничения). Носитель Т1 состоит из 24 объединенных речевых каналов. Обычно аналоговые каналы оцифровываются поочередно путем подачи на вход кодека результирующего аналогового потока. Это оптимальнее применения 24 кодеков с объединением их выходных цифровых сигналов. Каждый из 24 каналов по очереди превращается кодеком в 8-битную последовательность, вставляемую в выходной поток данных. Семь битов являются информационными, а восьмой используется для контроля. Таким образом, получается поток данных в 7 • 8000 = 56 000 бит/с плюс 1 • 8000 = 8000 бит/с поток сигнальной информации для каждого канала.

Рис. 5.11. Носитель Т1 (1,544 Мбит/с)

Кадр состоит из 24 • 8 = 192 битов плюс еще один бит-ограничитель кадра, итого 193 бита каждые 125 мкс. В результате это дает огромную суммарную скорость передачи данных в 1,544 Мбит/с. 193-й бит используется для синхронизации кадров. Он представляет собой последовательность такого вида: 01010101.... Обычно приемник постоянно проверяет состояние этого бита, чтобы убедиться, не потерял ли он синхронизацию. Если это вдруг происходит, то приемник сканирует принятые данные, отыскивая кадровый бит и с его помощью восстанавливая синхронизацию. Аналоговые пользователи вообще не могут создавать битовые последовательности, поскольку они соответствуют синусоиде с частотой 4000 Гц, которую невозможно отфильтровать. Цифровые пользователи, разумеется могут это делать, но вероятность создания именно такой последовательно довольно мала. Кроме того, когда система Т1 используется только для передачи цифровых данных, то информационными являются только 23 канала. 24-й канал целиком выделяется под синхронизирующую последовательность, что позволяет намного быстрее восстановить синхронизацию.

GSM — глобальная система мобильной связи

Система D-AMPS широко распространена в США и (в несколько измененной форме) в Японии. Практически весь остальной мир использует систему под названием GSM (Global System For Mobile Communications — глобальная система мобильной связи). Впрочем, GSM начинает проникать и в США. В первом приближении, система GSM подобна D-AMPS. И та, и другая — сотовые системы. И там, и там применяется частотное уплотнение. Каждый телефон передает данные на одной частоте, а получает — на другой (последняя выше первой: 80 МГц в D-AMPS и 55 МГц в GSM). В обеих системах пара частотных каналов разбивается с помощью временного уплотнения на кадровые интервалы, используемые несколькими абонентами. Однако каналы GSM значительно шире каналов AMPS (200 кГц против 30 кГц) и обслуживают относительно мало дополнительных пользователей (8 против 3), в результате чего в GSM скорость передачи данных одним пользователем оказывается гораздо выше, чем в D-AMPS.

Далее мы рассмотрим лишь основные свойства GSM. А печатный вариант стандарта GSM занимает свыше 5000 (sic!) страниц.

Каждая полоса частот имеет ширину 200 кГц. Система GSM имеет 124 пары симплексных каналов, как показано на рис. 5.12. Ширина пропускания каждого симплексного канала составляет 200 кГц. Канал поддерживает 8 отдельных соединений при помощи временного уплотнения. Каждой активной в данный момент базовой станции назначен один кадровый интервал на пару каналов. Теоретически, каждая сота может иметь до 992 каналов, однако многие из них сознательно делают недоступными во избежание конфликтов с соседними сотами. На рис. 5.12 восемь заштрихованных кадровых интервалов принадлежат одному и тому же соединению, по четыре в каждом направлении. Прием и передача происходят в разных интервалах, поскольку аппаратура GSM не может работать одновременно в двух режимах, и на перестройку требуется некоторое время. Если мобильной станции присвоен диапазон 980,4/935,4 МГц и кадровый интервал 2 хочет осуществить передачу на базовую станцию, он воспользуется нижним набором заштрихованных интервалов (а также последующими), размещая в каждом из них порцию данных. Так будет продолжаться до тех пор, пока не будут посланы все данные.

Рис. 5.12. GSM имеет 124 частотных канала в каждом из них 8-интервальная система с разделением времени

Интервалы TDM, изображенные на рис. 5.12, являются частью сложной иерархической системы кадров. Каждый интервал имеет специфическую структуру, как и их группы. Упрощенная иерархия изображена на рис. 5.13. Мы видим здесь, что интервал TDM состоит из 148-битного кадра данных, который занимает канал на 577 мкс (включая защитный интервал длиной 30 мкс). Кадры данных начинаются и заканчивается тремя нулями, это делается для их разграничения. В них также входят 57-битные информационные (Information) поля, в каждом из которых присутствует контрольный бит проверки содержимого (голос/данные). Между информационными полями имеется 26-битное поле синхронизации (Sync), которое используется приемником для синхронизации с границей кадра передатчика.

Рис. 5.13. Часть иерархической структуры кадров GSM

Кадр данных передается за 547 мкс, но передатчику разрешается посылать данные только через каждые 4,615 мс, поскольку он делит канал с семью другими станциями. Общая скорость каждого канала составляет 270 883 бит/с. Она делится между 8 пользователями. Итого получается 33,854 Кбит/с, что более чем в два раза превышает 16,2 Кбит/с D-AMPS (324 бита 50 раз в секунду). Тем не менее, как и в AMPS, на накладные расходы тратится большая часть пропускной способности, и в итоге на одного пользователя приходится 24,7 Кбит/с (перед началом исправления ошибок). После исправления ошибок остается 13 Кбит/с, с помощью которых нужно передать голос. Это уже почти в два раза лучше, чем D-AMPS (за счет использования соответственно увеличенной пропускной способности).

Как видно на рис. 5.13, 8 кадров данных образуют один кадр TDM, a 26 кадров TDM образуют 120-милисикудный мультикадр. В мультифрейме двенадцатый интервал используется для служебных целей, а двадцать пятый зарезервирован для будущего использования, поэтому для пользовательского трафика остается только 24 интервала.

Тем не менее, в дополнение к 26-интервальному мультифрейму, показанному на рис. 5.13, используется еще и 51-интервальный мультифрейм (не показан на рисунке). Некоторые интервалы нужны для управляющих каналов. Широковещательный управляющий канал представляет собой непрерывный поток, исходящий от базовой станции, в котором содержатся ее идентификационная информация и статус канала. Все мобильные устройства производят мониторинг мощности сигнала, по которому они определяют моменты перехода в ведение новой БС.

Выделенный управляющий канал используется для поиска мобильного телефона, обновления информации о нем, регистрации и установки соединения. В частности, каждая БС содержит базу данных телефонов, находящихся в текущий момент под ее юрисдикцией. Информация, необходимая для обновления этой базы, передается по выделенному управляющему каналу.

Наконец, есть еще общий управляющий канал, разделяемый на три логических подканала. Первый из них — пейджинговый канал, с помощью которого базовая станция сообщает о входящих звонках. Каждый мобильный телефон постоянно прослушивает его в ожидании звонка, на который он должен ответить. Второй — канал случайного доступа, позволяющий пользователям запросить интервал в выделенном управляющем канале. Если два запроса сталкиваются (коллизия), они искажаются, и им приходится впоследствии осуществлять повторные попытки. Используя выделенный управляющий канал, мобильный телефон может инициировать исходящий звонок. Присвоенный интервал объявляется при помощи третьего подканала — канала предоставления доступа.

CDMA — множественный доступ с кодовым разделением каналов (множинний доступ з кодовим розподіленням каналів)

D-AMPS и GSM — это довольно традиционные системы. Они используют частотное и временное уплотнение для разделения спектра на каналы и разделения каналов на интервалы. Однако есть еще одна система из этой серии под названием CDMA (Code Division Multiple Access — множественный доступ с кодовым разделением каналов), которая работает совершенно по-другому. Когда CDMA была впервые предложена, реакция представителей соответствующей промышленности напоминала реакцию королевы Изабеллы, когда к ней пришел Колумб и сказал, что он достиг Индии, поплыв в направлении, противоположном нужному. Так или иначе, благодаря упорству единственной компании Qualcomm, CDMA теперь признается не только полноценной системой мобильной связи, но и лучшей из существующих систем третьего поколения. Она также используется в США при работе с оборудованием второго поколения, конкурируя с Например, персональная служба связи Sprint использует CDMA, a AT&T Wireless —D-AMPS. CDMA описывается международным стандартом IS-95, и иногда на эту систему ссылаются именно таким образом. Также используется название торговой марки — cdmaOne.

Да, CDMA полностью отличается от AMPS, D-AMPS и GSM. Вместо разделения доступного частотного диапазона на сотни узких каналов в CDMA каждая станция может при передаче все время пользоваться полным спектром частот. Одновременный множественный доступ обеспечивается за счет применения теории кодирования. CDMA также отдыхает от мысли о том, что одновременно пришедшие кадры должны портиться. Вместо этого предполагается, что сигналы добавляются линейно.

Прежде чем разбирать алгоритм работы, рассмотрим следующую аналогию. Представьте себе зал ожидания в аэропорту. Множество пар оживленно беседуют. Временное уплотнение можно сравнить с ситуацией, когда все люди находятся в центре зала и говорят по очереди. Частотное уплотнение мы сравним с ситуацией, при которой люди находятся в разных углах и ведут свои разговоры, которые не слышны другим. Это происходит одновременно, но независимо. Для CDMA лучше всего подходит сравнение с ситуацией, когда все в центре зала, однако каждая пара говорящих использует свой язык общения. Франкоговорящие промывают косточки всем остальным, воспринимая чужие разговоры как шум. Таким образом, ключевой идеей CDMA является выделение полезного сигнала при игнорировании всего остального. Далее следует слегка упрощенное описание технологии CDMA.

В CDMA каждый битовый интервал разбивается на т коротких периодов, называемых элементарными сигналами, или чипами (chip). Обычно в битовом интервале помещаются 64 или 128 элементарных сигналов. В нашем примере мы будем допускать, что битовый интервал содержит только 8 элементарных сигналов на бит, и это надо воспринимать лишь как упрощение.

Каждой станции соответствует уникальный т-битный код, называющийся элементарной последовательностью. Чтобы передать 1 бит, станция посылает свою элементарную последовательность. Чтобы передать бит со значением 0, нужно отправить вместо элементарной последовательности ее дополнение (все единицы последовательности меняются на нули, а все нули — на единицы). Никакие другие комбинации передавать не разрешается. Таким образом, если т = 8 и станции присвоена 8-битная элементарная последовательность 00011011, то бит со значением «1» передается кодом 00011011 (что соответствует элементарной последовательности), а бит со значением «0» передается кодом 11100100 (дополнение элементарной последовательности).

Оправдать возросшее в т раз количество информации, которое необходимо передавать (чтобы скорость составила b бит/с, нужно отправлять mb элементарных сигналов в секунду), можно только за счет увеличения в т раз пропускной способности. Таким образом, CDMA является одной из форм связи с расширенным спектром (предполагается, что никаких изменений в методах модуляции и кодирования не производилось). Если имеется полоса шириной 1 МГц, на которой работают 100 станций, то при частотном уплотнении каждая из них получила бы свои 10 кГц и работала бы со скоростью 10 Кбит/с (предположим, исполу зуется 1 бит/Гц). При CDMA все станции используют всю ширину диа(1 МГц), так что скорость передачи элементарных сигналов составляет 1 Мчип/ с. При кодировании одного бита элементарными последовательностями, число которых менее 100 эффективная пропускная способность CDMA выше, чем FDM, причем проблема размещения каналов решена

Каждая станция имеет собственную уникальную элементарную последо вательность. Обозначим символом S - вектор длины т для станции S, а символом S - дополнение S. Все элементарные последовательно сти попарно ортогональны. Мы имеем в виду, что нормированное скалярное произведение двух различных элементарных последовательностей S и T (пишется S • T) равно 0. Известно, как генерировать такие последовательности с помощью метода, известного как коды Уолша. Используя математическую запись, можно выразить сказанное ранее таким образом:

(2.4)

По просту говоря, сколько одинаковых пар, столько и разных. Это свойство ортогональности мы строго докажем чуть позже. Обратите внимание: если S • Т = 0, то и S • Т также равно 0. Нормированное скалярное произведение любой элементарной по следовательно сти на саму себя равно 1:

Это действительно так, поскольку каждое из m - слагаемых суммы равно 1, поэтому вся сумма равна m. Обратите также внимание на то, что S • S = -1.

Когда две или более станции пытаются осуществить одновременную передачу, их биполярные сигналы линейно складываются. Например, если при передаче одного элементарного сигнала три станции послали +1, а одна по слала - 1 , то в результате по лучится +2. Можно рассматривать это как сложение напряжений: три станции имеют на выходе +1 В, а одна имеет на выходе -1 В. В результате сложения получаем +2 В.

Чтобы восстановить исходный битовый поток каждой из станций, приемник должен заранее знать элементарные последовательности всех передатчиков, с которыми он работает. Восстановление осуществляется путем вычисления нормированного скалярного произведения принятой последовательности (то есть линейной суммы сигналов всех станций) и элементарной последовательности той станции, чей исходный сигнал восстанавливается. Если принята элементарная последовательность S и приемник пытается понять, что передала станция с элементарной последовательностью С, то производится вычисление нормиро ванного скалярного произведения S*С.

Чтобы понять, как это все работает, давайте представим себе эти две станции, А и С. Пусть обе передают единичный бит, в то время как станция В передает нулевой бит. Приемник получает сумму сигналов, которая равна S = А + В + С и вычисляет произведение:

Первые два слагаемые равны нулю, потому что все пары элементарных последовательностей тщательно подбирались такими, чтобы они были ортогональными, см. выражение (2.4). Теперь должно быть понятно, почему это условие должно быть наложено на элементарные последовательности.

Можно представить себе эту задачу и по-другому. Допустим, приемник получил вместо суммы сигналов отдельные сигналы. В этом случае приемник будет вычислять скалярные произведения каждого из них по отдельности, а результаты складывать. Благодаря свойству ортогональности, все скалярные произведения, кроме С «С, равны 0. Сложение с последующим вычислением скалярного произведения равносильно суммированию скалярных произведений.

В идеальной система CDMA без шума емкость (то есть допустимое количество станций) может быть сколь угодно большим, как и емкость идеального бесшумного канала Найквиста может увеличиваться за счет повышения количества бит на отсчет. На практике, конечно же, физические ограничения очень сильно уменьшают емкость системы. Во-первых, мы предполагали, что все последовательности синхронизированы по времени. На самом же деле точную синхронизацию обеспечить невозможно. Единственное что можно сделать, — это организовать форсирование приемником отправки со стороны передатчика достаточно длинной элементарной последовательности, по которой приемник мог бы осуществить синхронизацию. Все остальные (несинхронизированные) посылки при этом рассматриваются как случайный шум. Если их не очень много, базовый алгоритм декодирования работает неплохо. С наложением элементарных последовательностей на шумовой фон связана довольно обширная теория (см. Pickholtz и др., 1982). Как нетрудно догадаться, чем длиннее элементарная последовательность, тем выше вероятность ее корректного детектирования на фоне шума. Для повышения надежности битовая последовательность может использовать код с коррекцией ошибок. Элементарные последовательности никогда не используют коррекцию ошибок.

Еще одним очевидным допущением, которым мы пользовались в наших рассуждениях, является предположение о том, что мощности всех станций такие же, как воспринимаемые приемником. Система CDMA обычно используется в беспроводной связи, где всегда присутствует базовая стационарная станция и множество мобильных станций, расположенных на разных расстояниях от нее. Уровни мощности, воспринимаемые приемником, конечно, зависят от того, насколько далеко находятся передатчики. Хорошим эвристическим правилом является правило компенсации мощностей: чем слабее сигнал, принимаемый мобильным телефоном от базовой станции, тем мощнее должен быть его исходящий сигнал. Другими словами, мобильная станция, получающая слабый сигнал от базовой станции, будет посылать более мощный сигнал, чем станция, получающая мощный сигнал с БС. Мощности могут также контролироваться базовыми станциями, выдающими команды мобильным станциям увеличить или уменьшить свою мощность.

Еще мы предполагали, что приемник знает, кто отправляет ему данные. В принципе, имея достаточно мощные вычислительные возможности, базовая станция может слушать одновременно всех отправителей и исполнять алгоритм декодирования параллельно для всех передатчиков. Но об этом проще говорить, чем реализовывать. В CDMA есть еще много сложных вещей, которые мы опустили в нашем кратком рассказе. Тем не менее, это хорошо продуманная схема, которая все шире применяется в беспроводной связи. Стандартной полосой CDMA является 1,25 МГц (против 30 кГц в D-AMPS и 200 кГц в GSM) и в этой полосе система может обслуживать гораздо больше пользователей, чем любая другая система. При этом каждому пользователю предоставляется пропускная способность, которая, по крайней мере, не хуже, чем в GSM, а зачастую даже лучше.



GSM

GSM (от названия группы Groupe Spécial Mobile, позже переименован в Global System for Mobile Communications) (русск. СПС-900) - глобальный цифровой стандарт для мобильной сотовой связи, с разделением канала по принципу TDMA и высокой степенью безопасности благодаря шифрованию с открытым ключом. Разработан под эгидой Европейского института стандартизации электросвязи (ETSI) в конце 80-х годов.

GSM относится к сетям второго поколения (2 Generation), хотя на 2006 год условно находится в фазе 2,5G (1G - аналоговая сотовая связь, 2G - цифровая сотовая связь, 3G - широкополосная цифровая сотовая связь, коммутируемая многоцелевыми компьютерными сетями, в том числе Интернет).

Сотовые телефоны выпускаются для 4 диапазонов частот: 850 МГц, 900 МГц, 1800 МГц, 1900 МГц. Существуют также, и довольно распространены, мультидиапазонные (Dual-Band, Multi-Band) телефоны, способные работать в диапазонах 900/1800 МГц, 850/1900 МГц, 900/1800/1900 МГц.

В стандарте GSM применяется GMSK модуляция с величиной нормированной полосы ВТ - 0,3, где В - ширина полосы фильтра по уровню минус 3 дБ, Т - длительность одного бита цифрового сообщения.

GSM на сегодняшний день является наиболее распространенным стандартом связи. По данным ассоциации GSMA на данный стандарт приходится 82% мирового рынка мобильной связи, 29% населения земного шара использует глобальные технологии GSM. В GSMA в настоящее время входят операторы более чем 210 стран и территорий.
