Стальные прогоны

Прогоны применяют в малоуклонных покрытиях с рулонной кровлей и стальным профилированным настилом при шаге стропильных ферм 6 и 12 м. Устанавливают их по верхним поясам стропильных ферм с шагом 3 м.

При 6-метровом шаге стропильных ферм прогоны выполняют сплошностенчатыми из швеллеров (рис.15). Типовые конструкции 6-метровых стальных прогонов разработаны для применения в отапливаемых зданиях с высотой до низа стропильных конструкций не превышающей 18,8 м. Крепление прогонов к стропильным фермам предусматривают на болтах. В зависимости от расчетной нагрузки прогоны, располагаемые в пролете ферм, могут быть из одного или двух швеллеров. Прогоны, устанавливаемые в ендовах, состоят из швеллера и приваренного к одной из его полок листа.

Рис. 15. Сечения стальных 6-метровых прогонов покрытия

При шаге стропильных ферм 12 м применяют стальные прогоны решетчатой конструкции. Решетчатые прогоны имеют треугольную форму с высотой в середине пролета 1,5 м. Верхний пояс прогона состоит из парных, а решетка из одиночных холодногнутых швеллеров. Серия унифицированных 12-метровых прогонов предусматривает рядовые прогоны (рис.16 а) и прогоны, устанавливаемые в торцах и у температурных швов зданий (рис.16 б).

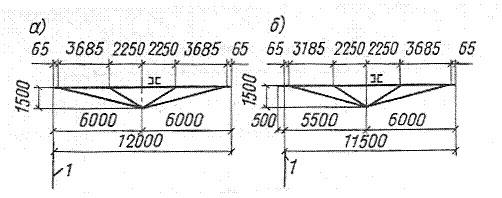

Рис. 16. Схемы решетчатых прогонов: а) рядовой; б) крайний

(у торцов и ТДШ); 1 – ось стропильной фермы

Соединение элементов прогона выполняется электродуговой сваркой. Сопряжение элементов решетки прогона принято шарнирным.

При решетчатых прогонах, как и при сплошностенчатых, профилированный настил укладывают непосредственно по прогонам. Конструкция решетчатого прогона приведена на рис. 17.

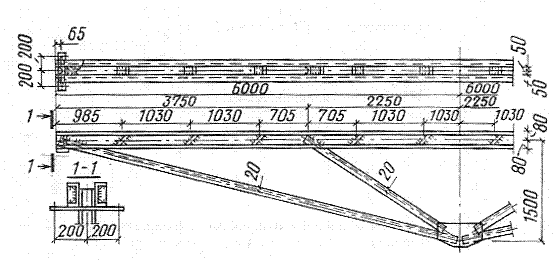

Рис. 17. Конструкция решетчатого прогона
