Анализ типовых схем базирования

Определенность и неопределенность базирования.

В практике достигнутое правильное положение детали может измениться, если возникнут силы или моменты сил, нарушающие контакт поверхности детали с опорными точками приспособлений.

Поэтому для сохранения полученного при базировании правильного положения детали необходимо обеспечить непрерывность контакта баз.

Другими словами необходимо обеспечивать определенность базирования деталей.

ОПРЕДЕЛЕННОСТЬ БАЗИРОВАНИЯ детали – «неизменность» ее положения относительно поверхностей другой детали или деталей, с которыми она соединена и которые определяют ее положение в процессе изготовления.

НЕОПРЕДЕЛЕННОСТЬ БАЗИРОВАНИЯ - единичное или многократное изменение требуемого положения детали относительно поверхностей сопряженных деталей (или детали), определяющих ее положение.

Неопределенность базирования всегда порождает дополнительные погрешности, и следовательно снижают точность обработки на предварительно настроенных станках.

1.Установка плоскими поверхностями.

Заготовка прижата силой Qз, пальцевой фрезой фрезеруется уступ, выдерживая размеры А, В, Е. Станок предварительно настроен.

	Необходимо проанализировать погрешность базирования при получении размеров А, В, Е. Н – высота детали, А – настроечный размер.
Рисунок 2.15 Пример схемы базирования плоскими поверхностями.

=0 и =0 - т. к. технологическая и измерительная базы совпадают,

- так как измерительной базой является поверхность 2, а технологической базой - поверхность 1.

Составляем размерную цепь

В=Н-А

А- настроечный размер, значит А=const.

Таким образом, действительная погрешность базирования для размера В, будет зависеть от допуска на размер Н:

.

Чтобы получить , необходимо совместить ТБ с ИБ (перевернуть заготовку), т.е. переустановить ее на поверхность 2.

2.Установка наружными цилиндрическими поверхностями.

Размеры валов в обрабатываемой партии всегда имеют некоторый разброс по диаметру. Так при фрезеровании лысок и шпоночных пазов на валах размеры последних могут быть заданы как , или .

Рисунок 2.16 Пример базирования наружными цилиндрическими поверхностями.

Но так как диаметральные размеры обрабатываемых валов изменяются от некоторого минимального до максимального значений, положение из осей может быть расположено в точках или . Соответственно положение верхней точки А также может изменяться.

Требуется проанализировать возникающие погрешности базирования когда размер задан одним их трех способов: как , или .

а) выдерживаемый размер задан как h3.

Составим размерную цепь

h=ОА-ОМ

АО - настроечный размер (отрезок), АО=const и на погрешность базирования не влияет.

После тригонометрических преобразований получим, что погрешность базирования будет определяться формулой

=

б) выдерживаемый размер задан как h2

	Строим размерную цепь H2=Б1-Б2 Б1 – является настроечным размером, значит вся погрешность связана с размером Б2. =

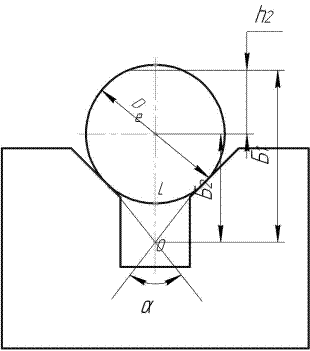

Рисунок 2.17 Пример базирования вала на призме.

в) размер задан как h1 (от верхней точки) и, проведя аналогичные рассуждения получим:

=.

Таким образом, рассмотрев три возможных варианта простановки размеров: , или как делаем вывод, что минимальная погрешность базирования будет иметь место, если выдерживаемый размер задан как .

В практике встречаются и другие подходы к снижению погрешности базирования:

А) за счет изменения положения призмы,

Рисунок 2.18 Пример изменения базирования вала с использованием призмы.

Б) за счет уменьшения допусков на диаметр D,

В) за счет изменения (замены) схемы базирования.

Возможны и другие решения.

3.Установка на «короткие конуса» (в центрах)

	1 -обрабатываемая поверхность, 2- измерительная (конструкторская) база, 3- технологическая (установочная) база, а – выдерживаемый размер.
Рисунок 2.19 Пример базирования по схеме «короткий конус».

Погрешность базирования возникает из-за колебаний размеров конструкторской базы.

Составим размерную цепь а=Б1+Б2

Будем искать из треугольника АОБ.

, так как является настроечным размером, значит вся погрешность будет обусловлена размером Б2.

Б2=ОА=

Тогда искомая погрешность базирования для размера а

.
