Стековая архитектура

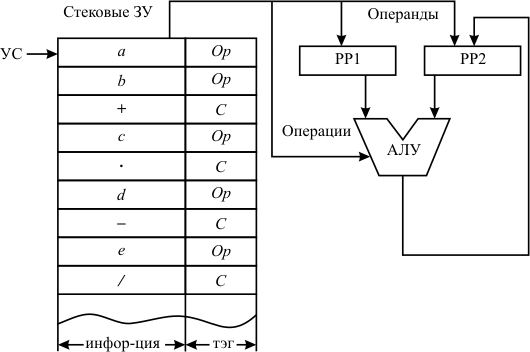

Стек образует множество логически взаимосвязанных ячеек, взаимодействующих по принципу «последним вошел, первым вышел» (Last In First Out). Верхнюю ячейку называют вершиной стека. Для работы со стеком предусмотрены две операции: push (проталкивание данных в стек) и рор (выталкивание данных из стека). Запись возможна только в верхнюю ячейку стека, при этом вся хранящаяся в стеке информация предварительно проталкивается на одну позицию вниз. Чтение допустимо также только из вершины стека. Извлеченная информация удаляется из стека, а оставшееся его содержимое продвигается вверх. Несомненным достоинством стековой организации памяти является то, что находит применение безадресноекодирование команд. Обращение к ячейкам такой памяти производится последовательно с помощью специального указателя стека (УС), определяющего рабочую в данный момент ячейку. Каждая ячейка снабжена тэгом – специальным признаком хранимой информации. Такая ЭВМ имеет структуру, представленную на рисунке. В ее состав помимо АЛУ входят два специальных буферных регистра РР1 и РР2. Здесь значение тэгов следующее: Op – в данной ячейке хранится операнд, C – признак наличия в ячейке кода операции.

Проиллюстрируем работу такой ЭВМ на примере вычисления выражения ((a + b) * c - d) / e. На первых двух тактах работы из памяти извлекаются операнды a и b и помещаются в рабочие регистры РР1 и РР2. Считав следующую ячейку стековой памяти, устройство управления по ее тэгу определяет, что данная информация представляет собой код операции. Этот код направляется в АЛУ, где и проводится сложение хранящихся в регистрах операндов с записью результата в один из рабочих регистров. Так как в следующей ячейке хранится операнд, то он направляется в РР1, свободный от записанного результата. После этого производится выполнение следующей операции и так далее. Такая структура ЭВМ обеспечивает высокое быстродействие, но требует весьма сложного программирования. Последнее время возродился интерес к стековой архитектуре ВМ. Связано это с популярностью языка Java и расширением сферы применения языка Forth, семантике которых наиболее близка именно стековая архитектура. Среди современных ВМ со стековой АСК можно упомянуть машины JEM 1 и JEM 2 компании Systems и Clip фирмы Особо следует отметить стековую машину IGNITE компании Patriot tist, которую ее авторы считают представителем нового вида АСК — архитектурой с безоперандным набором команд. Для обозначения таких ВМ они предлагают аббревиатуру ROSC (Removed Operand Set Computer). ROSC-архитектура заложена и в некоторые российские проекты, например разработки ИТФ Строго говоря, по своей сути мало отличается от традиционной архитектуры на базе стека, и выделение ее в отдельный вид представляется не вполне обоснованным.
