Лекция № 12. Надводная и подводная эксплуатация

Морские нефтегазовые промыслы (МНП): – технологические комплексы, предназначенные для добычи, сбора, нефти и газа и конденсата из морских месторождений углеводородов, а также для подготовки продукции и дальнейшей транспортировки.

Добыча осуществляется преиму-щественно фонтанным способом (в.т.ч. с ППД) с последующим переходом на газлифтную и др. механизированные способы добычи.

Нефть и газ добываемый при этом используется для внутренних нужд энергопотребления в газлифтном цикле. Газовые месторождения разрабатываются в случае сообщения с береговым потребителем подводным газопроводом. Отличие МНП от промысла на суше необходимость размещения основного и вспомогательного оборудования на морских нефте-газопромысловых гидротехнических сооружениях.

Технологические схемы МНП зависят от глубины, возможности появления и (толщины) ледовых образований, высоты волн, скорости ветра и др. природно-климатических условиях. Эксплуатация осуществляется главным образом на незамерзающих акваториях до глубины 300 м.

При глубинах 25-30 м располагаются МНП преимущественно на искусственных островах и дамбах (до 5-10 м) эстакадах и других свайных сооружениях.

Надводная эксплуатация – это комплекс мероприятий по извлечению и транспорту нефти и газа стационарных платформ, оснований и приэстакадных площадок. Эксплуатация осуществляется наклонными и горизонтальными скважинами большой протяженности при этом устье скважины, оборудовано, обычном надводным способом

На глубине 25-30 м применяют стационарные платформы состоящих из металлической или железобетонной опорный части и палубы, на которой размещается промысловые оборудование. До глубины 60-80 м главным образом используются однофункциональные платформы с добывающими скважинами или технологическим оборудованием (для сбора и подготовки продукции), энергетическими объектами, жилыми помещениями и др.

Глубина больше 80 м – как правило, является многофункциональными, причем каждая платформа может являться самостоятельным нефтегазопро-мыслом. Количество платформ определяется объектом дренирования и обычно бывает от 2-4.

Особенность шельфовой эксплуатации высокие затраты и недостаточность места для размещения оборудования. Эти ограничения привели к бурению горизонтальных скважин большой протяженности для увеличения площади дренирования нефтяного пласта.

Нефтяные компании уже разработали технологию направленного бурения для достижения максимального охвата с каждой скважины Статойл, например, пробурил за последнее 7 километровую скважину, расходящуюся на 5 км вокруг платформы Статфьюрд вглубь пласта, расположенного под морским дном на глубине 3500 м.

Первая скважина с подводным расположением устья была про­бурена в 1943 г. на оз. Эри (США) на глубине 11,5 м. С тех пор этим методом закончено около 300 скважин в различных морских месторождениях мира: в Мексиканском заливе, у Тихоокеанского побережья США, у побережья Юго-Восточной Азии, в Северном море и т. д. За 1976—1980 гг. число скважин с подводным распо­ложением устья возросло с 217 до 283. В первой половине 1980г. намечалось оборудовать еще 66 скважин, для которых уже име­лось оборудование или оно было заказано.

Рис. 29- Комплекс подводной эксплуатации скважин.

Метод разработки морских нефтяных месторождений с подвод­ным расположением устьев скважины хотя и сложен, но обла­дает рядом преимуществ перед обычным способом надводного оборудования устьев.

Основным преимуществом этого метода является возможность ввода нефтяного месторождения в эксплуатацию очередями, что на практике ведет к ускоренному получению первой нефти. Про­бурить с бурового судна несколько скважин, оборудовать их устья соответствующей подводной арматурой и ввести в эксплуатацию можно значительно быстрее, чем устанавливать дорогостоящую стационарную платформу, бурить с нее наклонно-направленные скважины, и лишь после этого ввести месторождение в эксплуа­тацию. Кроме того, метод разработки месторождения с подвод­ным расположением устьев скважин дает возможность выявить некоторые геолого-физические характеристики месторождения и эксплуатационные параметры на более ранней стадии разработки.

Вследствие сравнительно низких капитальных затрат метод может быть применен для разработки месторождений с неболь­шими запасами нефти, эксплуатация которых с обычных стацио­нарных платформ является нерентабельной.

Преимуществом системы с подводным расположением устья является также защищенность всего оборудования, установлен­ного на дне, от внешних погодных условий. Известно, что надвод­ные стационарные платформы представляют значительную нави­гационную опасность, в то время как при установке оборудования под водой такая опасность практически отсутствует, устраняется также пожарная опасность.

Существенным недостатком систем с подводным расположе­нием устья является трудность доступа к устьевому оборудова­нию, особенно при расположении последнего на большой глубине и при необходимости частых ремонтов скважин. Кроме того, не­достатком считают необходимость использования труда опытных водолазов, умеющих работать на большой глубине.

Следует отметить, что ряд крупных зарубежных нефтяных фирм относится с известной осторожностью к методу разработки морских месторождений скважинами с подводным расположением устья, считая, что этот метод еще не вышел из опытной стадии или же что он применим только для отдельных изолированных сква­жин.

Под водой устьевое оборудование устанавливают на устьях отдельных вертикально пробуренных скважин или на устьях на­правленных скважин, пробуренных на ограниченной площади кустом.

Для управления устьевым оборудованием и манифольдными камерами применяются гидравлические или электрогидравличе­ские системы. Управление каждой задвижкой осуществляется ли­бо по отдельным линиям, идущим с обслуживающего судна, либо через единый распределительный блок.

Различают две системы подводной установки оборудования:

§ с открытым расположением оборудования устья под водой;

§ и с закры­тым оборудованием— «сухим» (атмосферным).

В системах открытого типа все устьевое оборудование нахо­дится под гидростатическим давлением, соответствующим глубине моря. В системах закрытого типа устьевое оборудование устанав­ливают в специальных погружных камерах, внутри которых со­храняется либо атмосферное, либо слегка повышенное давление. Системы с открытым расположением оборудования получили зна­чительно большее распространение, чем системы «сухого» типа. Монтаж, техническое обслуживание и ремонт оборудования от­крытых систем проводится манипуляторами или водолазами, а в закрытых системах — в атмосферных камерах, где опера­торы работают в обычной одежде. Арматура для установки на подводное устье скважины отличается от обычного как размерами, так и конструктивным решением.

Надежность подводной технологии

Проблема обеспечения надежности — одна из наиважнейших при применении подводной технологии, поскольку инспекция под­водного оборудования затруднена, а его обслуживание и (или) замена требует больших затрат. Кроме того, отказ подвод­ного оборудования непосредственно влияет на состояние окру­жающей среды. И, наконец, подводное оборудование должно обеспечивать непрерывность добычи и окупаемость капитальных вложений.

Чтобы свести к минимуму подводные операции, важно обеспе­чить извлекаемость компонентов подводного оборудования для инспекции, ремонта или замены. В этой связи необходимо за­ложить в подводные системы принцип частичного дублирования, который служил бы гарантией непрерывности добычи. Поэтому модульные системы должны проектироваться с включением стан­дартных компонентов, проходить надлежащие испытания и изго­тавливаться со строгим контролем качества.

Одним словом, для обеспечения надежности подводных систем следует сочетать творческую изобретательность с осторожным применением новых идей. Девизом должна быть простота, а целью — надежность, а не техническая элегантность решений.

Обслуживание подводного оборудования

Как говорилось выше, проблема обслуживания подводного оборудования тесно связана с обеспечением его надежности. Обслуживание подводных и любых других систем основывается на одних и тех же принципах. Использование модульных систем предполагает применение опробованных компонентов, что поз­воляет извлекать их и заменять новыми. Однако в любой системе имеются уникальные, предназначенные только для данного месторождения компоненты. Они не извлекаются и служат в течение всего периода разработки месторождения. Другие части системы могут оказаться неисправными и потребовать ремонта или замены. Здесь, в принципе, возможны два подхода. Первый подход — обеспечение высокой надежности этих компо­нентов подводной системы. Второй подход заключается в проектировании системы таким образом, чтобы в случае отказа одних компонентов их функции могли взять на себя другие компоненты. Необходимо также расширить доступ к подвод­ному оборудованию водолазов и манипуляторов для прове­дения обслуживания и ремонта. Характер обслуживания подвод­ных систем, наряду с результатами анализа их рентабельности, должен учитываться при решении вопроса о применении подводной технологии.

Обзор проектов подводной добычи проект «Закум»

Осуществление проекта подводной добычи «Закум» началось в августе 1969 г., когда была забурена скважина, и продолжалось до апреля 1972 г., когда подводная система была законсервирова­на и нефть из скважины с подводной устьевой арматурой начала поступать непосредственно на близлежащую платформу. За этот период были опробованы подводное эксплуатационное оборудова­ние различных видов и разные подводные операции (рис.30).Осуществление проекта имело целью:

1. Обеспечить добычу нефти с помощью подводных методов.

2. Накопить опыт применения подводного оборудования и под­водных методов нефтедо-бычи для дальнейшего их использования при разработке морских месторождений.

В рамках проекта были опробованы такие виды оборудования и такие операции, которые охватывают практически все аспекты подводной нефтедобычи. Помимо основного эксплуатационного оборудования (устьевая арматура, клапаны, выкидные линии и т. п.), в программу исследований входил целый ряд вспомога­тельных систем (сепараторы, источники электроэнергии, контрольно-измерительные приборы, водолазные системы и т. п.) и операций. Полный перечень оборудования и операций включал:

– устьевое оборудование;

– сепараторы нефти и газа;

– системы сброса газа;

– устройства для регулирования работы клапанов;

– контрольно-измерительные приборы и системы связи;

– источники электроэнергии и системы ее распределения?

– трубопроводы и манифольды;

– канатные работы;

– водолазные работы;

– вспомогательное судно.

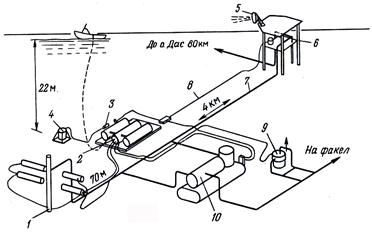

Рис. 30-Схема подводной нефтедобычи по проекту «Закум»: 1 — подводная скважина с двумя устройствами для приведения в действие клапанов и блоками питания; 2 —основной блок питания; 3 —трансформаторы; 4 —генератор радиосигналов; 5 — радио­связь; 6,9 — трубопровод; 8 — кабель; 10 — сепаратор

Условия эксплуатации подводной системы «Закум» были дос­таточно благоприятными. Глубина воды не превышала 20 м, что позволило выполнять операции по установке и обслуживанию оборудования с привлечением водолазов. Кроме того, основная береговая база находилась недалеко от центра проводившихся работ (остров Дас), что также облегчало условия эксплуатации. Тем не менее, благодаря проекту «Закум» был накоплен значитель­ный опыт проведения подводных операций, который оказался по­лезным при больших глубинах и в более суровых условиях.

Осн.: 2. [78-87], 5. [ 443-446],

Доп.: 7. [964-970 ], [985-987 ]

Контрольные вопросы:

1. Что называют надводной эксплуатацией?

2. Основные преимущества подводной эксплуатаций.?

3. В чем заключается надежность подводного оборудования?

4. В чем суть осуществление проекта подводной добычи «Закум»?

5. Проблема обслуживания подводного оборудования.
