Рассмотрим последовательность применения управляющих сигналов
|
|
|
|
а) выделение сигнала Х1. Для этого применим команду логического умножения (конъюнкция) АNI X, где Х – число (соnst), позволяющее выделить любой разряд (ы) регистра (аккумулятора). В нашем примере константа 02 (ANI 02), которая позволяет выделить разряд сигнала Х1.
б) определение значения разряда (1 или 0) управляющего сигналаХ1: применяем команды JZ или JNZ.
Аналогично для сигнала Х2:

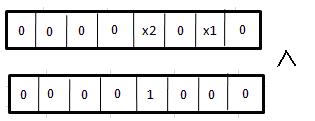

а) выделение сигнала Х2 (сонстанта 08):
б) определение значения разряда сигнала Х2: применяем команды JZ или JNZ.

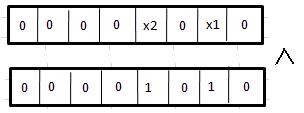

Пусть Х 1 =Х2=1, то есть рассмотрим ситуацию, когда счетчик работает без воздействия управляющих сигналов:
|
|
|
|
