Параллельный периферийный адаптер КР580ВВ55

Лекция

End

NOP

NOP

NOP

JNZ M5

POP B

JMP M4

NAT:

db 99h,0CBh,0E4h,0E4h,0CBh,0FDh,0E4h,0CBh,80h

include stack.asm

Организация интерфейса ввода/вывода данных

Способы организации ввода/вывода данных в микропроцессор.

Интерфейс – совокупность унифицированных технических и программных средств, необходимых для подключения внешних устройств к МП. Например, АЗУ, ПЗУ, устройства ввода/вывода.

Интерфейс ввода/вывода данных предназначен для следующих задач:

· синхронизация между МП и устройствами ввода/вывода данных.

· выбор направления и способа обмена данных между МП и устройствами ввода/вывода данных.

Направление - или ввод или вывод.

Способ передачи – параллельный или последовательный обмен.

· приведение в соответствие уровней и форм сигналов.

В микропроцессорной системе (МПС) организованы 2 способа организации ввода/вывода данных:

1) ввод/вывод данных только с использованием аккумулятора. 2) обмен данными, минуя аккумулятор и центральный микропроцессор.

Режим ПДП или обмен данными прямого доступа между запоминающим устройством и устройствами ввода/вывода данных. ПДП – прямой доступ к памяти.

Параллельный периферийный адаптер (ППА) предназначен для обмена данными в оба направления параллельным способом.

ППА – программируемый адаптер, т.е. его настройка осуществляется на программном уровне.

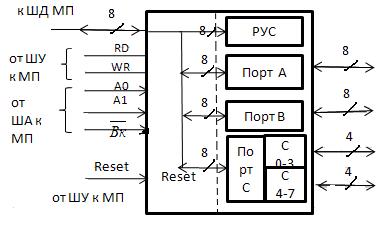

Структура ППА:

РУС – регистр управляемого слова.

Работа ППА заключается в следующем:

Задание портов ввода/вывода путем засылки в регистр РУС управляющего слова (УСР).

УСР определяет порты ввода/вывода. Каждый порт имеет свой адрес, который определяется ША. Кроме того есть линия, по которой передаются сигналы чтения записи с портов (RD,WR). Линия ВК (разряд в ША), которая определяет выбор конкретного ППА.

Начало работы ППА осуществляется формированием управляющего слова режима УСР, которое на программном уровне засылается в РУС.
