Порошковые средства пожаротушения

Порошковые средства применяются в подземных выработках и на поверхностных объектах шахт и обогатительных фабрик. На оснащении ГВГСС находятся ручные и передвижные порошковые огнетушители и установки. Для их снаряжения используются огнетушащие порошки. Кроме того, разработана технология подачи тонко и субтонкодисперсного огнетушащего порошка к очагу пожара за счет энергии спутного вентиляционного потока или вентилятора местного проветривания при распространении порошка по вентиляционным трубам на расстояние до 300...500 м в зависимости от диаметра трубопровода и дисперсности порошка. Порошок П-1А (размер частиц 80...90 мкм) используется для снаряжения герметичных емкостей огнетушителей, а тонкодисперсный П-2АП (размер частиц 40...50 мкм) и субтонкодисперсный П-4АП (5...10 мкм) - для дистанционной подачи и снаряжения установки порошково-пенного тушения.

Пожаротушащий эффект порошковых средств обеспечивается за счет изоляции твердых горящих поверхностей и жидкостей от доступа кислорода вследствие образования вязкой полимерной пленки на границе раздела фаз; прекращения цепных реакций горения из-за ингибирующего влияния на активные центры пламени; охлаждения зоны горения из-за затрат теплоты на нагревание частиц порошка, их плавление, частичное испарение и химическое разложение.

Наиболее эффективно применение порошковых средств в начальной стадии развития пожара (обычно до 30 мин).

Принцип действия порошковых огнетушителей основан на использовании энергии сжатого воздуха или специального устройства для выброса из емкости огнетушащего порошка. Несколько ручных огнетушителей могут также использоваться для дистанционно-объемного тушения. Для этого порошок из огнетушителей выпускается в верхнюю часть выработки в направлении движения воздуха обычно в два приема с интервалом 10-15 с. Объемная огнетушащая концентрация порошка в среднем равна 0,1 кг/м³, поэтому для ее обеспечения должно применяться одновременно несколько огнетушителей. Их количество зависит от сечения выработки и скорости воздуха и в основном для первой очереди не превышает 15, для второй - 10 огнетушителей. Например, в выработке с площадью сечения 8 м² количество огнетушителей при скорости воздуха 2 м/c для первой очереди равно 5, для второй - 3, а при 4 м/с соответственно составляют 11 и 7, а для 12 м² эти значения для указанных скоростей соответственно составляют 8 и 4, 15 и 9. При необходимости указанный порядок применения ручных огнетушителей повторяется.

Находящиеся на оснащении ручные порошковые огнетушители унифицированы. Основные узлы: цилиндрический сосуд вместимостью 10 л для огнетушащего порошка, запорное устройство, ударно-спусковое устройство для надежного вскрытия баллона со сжатым воздухом или запуска газогенерирующего устройства, эластичная мембрана-рыхлитель порошка, сифон для выдачи порошка из сосуда, гибкий рукав с распылителем.

В ручном огнетушителе ОПШ-10Г (рис. 5.18) применено газогенерирующее устройство, в состав которого входят инициатор-воспламенитель и 20 таблеток на основе нитрата калия и фенолформальдегидной смолы. Запуск газогенерирующего устройства обеспечивается специальным ударно-спусковым механизмом и пробойником.

Техническая характеристика порошковых средств пожаротушения приведена в табл. 5.11.

В передвижных установках (рис. 5.19 и рис. 5.20) вспучивание и выброс порошка из емкости осуществляются сжатым воздухом, причем, порошок поступает в напорный рукав, в конце которого имеется пистолет, управляемый вручную. Из него порошок выбрасывается на очаг пожара обычно прерывистыми струями. При тушении конвейерная лента должна обрабатываться порошком с обеих сторон, начиная с нижней ветви. Складированные горящие материалы после обработки порошком необходимо разбирать и подвергать повторной обработке. Установки также могут использоваться для объемного дистанционного тушения пожара с созданием облака из порошка с концентрацией 70...150 г/м^3 в проходящем воздухе.

	Рис. 5.18. Огнетушитель порошковый шахтный ОПШ-10Г

Установка "Вихрь" обеспечивает подачу в спутный поток воздуха не менее 2,5 кг/с порошка, а по вентиляционным трубам диаметром 500...600 мм - 1,0...1,2 кг/с. Дальность подачи определяется площадью сечения выработки и скоростью струи воздуха. Так при площади сечения 6 м² и скорости воздуха 1,5м/c порошок П-2АП можно подать на расстояние 28 м, при 2 м/с - 33 м, а при 8 м² соответственно на 17,5 и 24 м. В выработках с площадью сечения более 8 м² рекомендуется применять две установки. При площади сечения 10 м² и скорости воздуха 2 м/с дальность подачи двумя установками 35,5 м, а 2,5 м/с - 43 м.

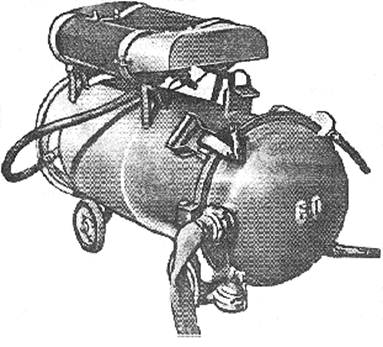

Рис. 5.19. Огнетушитель порошковый шахтный ОПШ-100

Рис. 5.20. Установка порошкового пожаротушения шахтная УПШ-1000

Таблица 5.11

Техническая характеристика порошковых средств пожаротушения

Показатель	Огнетушители ручные	Огнетушители передвижные	Установки
	ОПШ-10	ОП-10Ф	ОПШ-10Г	ОПШ-100	УПШ-250	УПШ-500	УПШ-1000	Вихрь	Вихрь- Т	ППУ
Вместимость сосуда, л	10 ± 0,5	10 ± 0,5	10 ± 0,5	100 ± 5	310 ± 20	2х310 ± 20	1000±100
Масса огнетушащего порошка, кг	8 ± 0,5	8 ± 0,5	8 ± 0,5	80 ± 5	250 ± 10	500 ± 20	1000±100^*
Расход порошка, кгс	0,5	0,6	0,6	1,3...4			5...6	2...2,5	1 ± 0,5	4..5
Огнетушащая способность по тушению, м^2, не менее: деревянные затяжки масло конвейерная лента
Продолжительность подачи минимальная, с				20...60	60 ± 10	120 ± 20	180 ± 20^*	Не ограничена
Длина струи огнетушащего порошка минимальная, м
Время эффективного тушения с момента возникновения пожара, мин	10...20	10...20	10...20	40...60	40...60	40...60	60...120	60...	60...240	300...360
Масса огнетушителя полная, кг								90^**	12^**
Рабочее давление в сосуде, МПа	1,2	1,0...1,4	1,0...1,4	0,6	1,0	1,0	0,4...0,6
Длина рукава, м	0,7...0,8	0,7...0,8	0,7...0,8
Габаритные размеры, мм высота диаметр сосуда длина ширина
Ширина колеи, мм

* при работе одним пистолетом ** без вентилятора *** два рукава
